FR-A500
اینورتر سری FR-A500 میتسوبیشی یک جهش بزرگ در عملکرد پویا به محدوده کنترل سرعت 120: 1 در حالت حرکت و 25: 1 در حالت ترمز ی بدون فیدبک انکودر ارائه می دهد.
در سرعت های پایین ، سری FR-A500 صافی بی نظیری با موج گشتاور کمتر از 5 درصد در 3 هرتز ارائه می دهد. با استفاده از موتور مجهز به فیدبک انکودر ، محدوده کنترل سرعت تا 1000: 1 افزایش می یابد ، دامنه تغییرات سرعت تا 0.02 درصد کاهش می یابد و سری FR-A500 می تواند گشتاور ترمزی سرعت صفر کوتاه مدت 150 درصد را ارائه دهد.
تنظیم خودکار آنلاین (OLAT) با تغییر دمای موتور یا سایر پارامترها و کنترل "نرم" PWM ، نویز صوتی را تا حد زیادی کاهش می دهد.

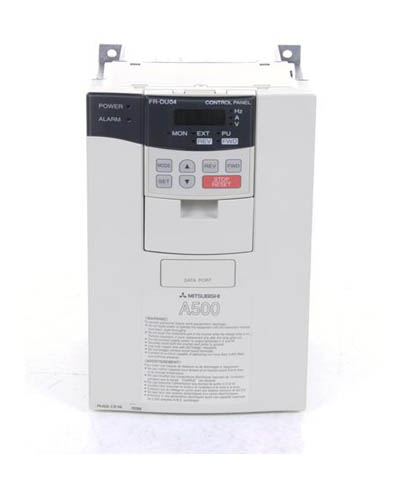

Mitsubishi FR-A500 Inverter
اینورترهای میتسوبیشی سری FR-A500 در مدلهای FR-A520 و FR-A540 تولید شده اند.
مدل FR-A520 شامل درایوهای 200 ولت و مدل FR-A540 شامل درایوهای 400 ولت میشود.
ویژگی های سری FR-A500:
قابلیت به حداکثر رساندن عملکرد اینورتر
سطوح جدیدی در عملکرد درایو به لطف استفاده از کنترل بردار ی پیشرفته به دست آمده است.
واحدها دارای پردازنده RISC هستند که برای تنظیم خودکار آنلاین استفاده می شود و موتور را در هنگام راه اندازی سریع می چرخاند. این عملکرد اجازه می دهد تا عملیات دقیق انجام شود که تحت تأثیر دمای موتور قرار نمی گیرد ، و همچنین عملکرد پایدار با گشتاور بالا در سرعتهای بسیار کم.
محدوده کنترل سرعت ......... 1: 120 (0.5 تا 60 هرتز )
ترکیب این عملکرد با موتور مجهز به فیدبک PLG ، عملکردهای دقیق را بسیار بیشتر بهبود می بخشد (FR-A5AP).
محدوده کنترل سرعت .......... 1: 1000
نرخ تغییر سرعت .......... +/- 0.02
گشتاور حالت سکون ، سرعت صفر .... 150٪
بهبود سیستم عیب یابی ، وقوع توقف ناشی از جریان بیش از حد را کاهش داده است.
اضافه شدن تعدادی از عملکردهای جدید مانند کنترل PID و عملکرد ترمز امکان مدیریت برنامه های مختلف را فراهم کرده است.
حداکثر سه کارت آپشن را می توان به صورت داخلی نصب کرد
اتصال شبکه با PLC امکان پذیر است ، به عنوان مثال (CC-Link).
عملکرد و نگهداری ساده
کنترل پنل FR-DU04 با عملکرد ساده به صورت استاندارد در همه مدل ها ارائه شده است. مقادیر تنظیم پارامترها را می توان با FR-DU04 ذخیره کرد.
FR-PU04 ، پارامتر LCD با نور پس زمینه به عنوان یک گزینه در دسترس است. (8 زبان مختلف در این واحد موجود است.)
بلوک ترمینال کنترل جداشونده تعمیر و نگهداری را آسان تر می کند.
عمر فن خنک کننده با استفاده از کنترل ON/OFF افزایش یافته است و همچنین تعویض آسان تر است.
کاربر پسند
علاوه بر حالت معمولی کم سر و صدا ، میتسوبیشی روش کنترل نرم Soft-PWM خود را ایجاد کرده است که از افزایش نویز صوتی جلوگیری می کند و نویز RFI را به حداقل سطوح مشابه اینورتر سری Mitsubishi FR-Z محدود می کند.
یک راکتور جریان مستقیم جمع و جور و سبک وزن (DCR) را می توان به واحدهای تمام ظرفیت (0.4K تا 55K) متصل کرد. همچنین می توان یک مبدل ضریب توان بالا (FR-HC) را مطابق با دستورالعمل های هارمونیک ژاپنی (ضریب تبدیل: K5 = 0) متصل کرد.
ترکیب با فیلتر EMC اختیاری ، رعایت دستورالعمل های EMC اروپا را آسان می کند.
مشخصات عمومی
مطابق استاندارد UL ، cUL و EN (دستورالعمل ولتاژ پایین).
واحد پارامتر FR-PU04 اختیاری از 8 زبان پشتیبانی می کند.
انطباق NEMA1 استاندارد تا 22K است.
انطباق IP40 تا 22K با پوشش اختیاری.
شبکه باز مانند DeviceNet و Profibus-DP در دسترس هستند.
استاندارد ارتباطی RS-485 داخلی است.
منطق سینک/سورس قابل انتخاب است.
مشخصات فنی سری FR-A500
روش کنترل
کنترل V/F یا کنترل بردار ی مغناطیسی پیشرفته
ولتاژ منبع تغذیه
کلاس 200V ... 3 فاز 200 تا 220V50Hz ، 200 تا 240V60Hz (0.4K تا 22K)
کلاس 200V ... 3 فاز 200 تا 220V50Hz ، 200 تا 230V60Hz (30K تا 55K)
کلاس 400V ... 3 فاز 380 تا 480V50Hz/60Hz (0.4K تا 55K)
فرکانس خروجی
0.2 تا 400 هرتز
سیگنال تنظیم فرکانس
DC0 تا 5V ، 0 تا 10V ، 0 تا +/- 10V ، 4 تا 20mA
عملکردهای حفاظتی/فانکشنهای آلارم
حفاظت در برابر اضافه جریان ، حفاظت در برابر اضافه ولتاژ ، حفاظت از جریان بیش از حد الکترونیکی ، جلوگیری از توقف و غیره
مشخصات :
FR-A5AX (ورودی دیجیتال 12 بیتی)
FR-A5AY (خروجی دیجیتال ، خروجی آنالوگ )
FR-A5AR (خروجی رله)
FR-A5AP (جهت/PLG/ورودی قطار پالس)
FR-A5NR (RS-485)
FR-A5NP (Profibus-DP)
FR-A5ND (Device NetTM)
FR-A5NC (CC-Link)
FR-A5NM (Modbus Plus)
| FR-A520 200V | ||
| Inverter Type | Motor Output (kW (HP) | Power Supply Capacity (kVA) |
|---|---|---|
| FR-A520-0.4K | 0.4 (1/2) | 1.5 |
| FR-A520-0.75K | 0.75 (1) | 2.5 |
| FR-A520-1.5K | 1.5 (2) | 4.5 |
| FR-A520-2.2K | 2.2 (3) | 5.5 |
| FR-A520-3.7K | 3.7 (5) | 9 |
| FR-A520-5.5K | 5.5 (7.5) | 12 |
| FR-A520-7.5K | 7.5 (10) | 17 |
| FR-A520-11K | 11 (15) | 20 |
| FR-A520-15K | 15 (20) | 28 |
| FR-A520-18.5K | 18.5 (25) | 34 |
| FR-A520-22K | 22 (30) | 41 |
| FR-A520-30K | 30 (40) | 52 |
| FR-A520-37K | 37 (50) | 66 |
| FR-A520-45K | 45 (60) | 80 |
| FR-A520-55K | 55 (75) | 100 |
| FR-A540 400V | ||
| Inverter Type | Motor Output (kW (HP) | Power Supply Capacity (kVA) |
|---|---|---|
| FR-A540-0.4K | 0.4 (1/2) | 1.5 |
| FR-A540-0.75K | 0.75 (1) | 2.5 |
| FR-A540-1.5K | 1.5 (2) | 4.5 |
| FR-A540-2.2K | 2.2 (3) | 5.5 |
| FR-A540-3.7K | 3.7 (5) | 9 |
| FR-A540-5.5K | 5.5 (7.5) | 12 |
| FR-A540-7.5K | 7.5 (10) | 17 |
| FR-A540-11K | 11 (15) | 20 |
| FR-A540-15K | 15 (20) | 28 |
| FR-A540-18.5K | 18.5 (25) | 34 |
| FR-A540-22K | 22 (30) | 41 |
| FR-A540-30K | 30 (40) | 52 |
| FR-A540-37K | 37 (50) | 66 |
| FR-A540-45K | 45 (60) | 80 |
| FR-A540-55K | 55 (75) | 100 |
| مشخصات محل نصب و عوامل محیطی | ||
| شرایط محیطی | ||
|---|---|---|
| دمای محیط | گشتاور ثابت: -10°C to +50°C (14°F to 122°F)
(-10°C to +40°C with FR-A5CV attachment) گشتاور متغییر: -10°C to +40°C (14°F to 104°F) (-10°C to +30°C with FR-A5CV attachment) |
|
| رطوبت محیطی | 90%RH یا کمتر (غیر متراکم) | |
| دمای کاری | -20°C to +65°C* (-4°F to 149°F) | |
| مکان نصب | در داخل محفظه (عاری از گازهای خورنده، گازهای قابل اشتعال، غبار روغن، گرد و غبار و کثیفی) | |
| ارتفاع، ارتعاش | حداکثر 1000 متر (3280.80 فوت) بالاتر از سطح دریا برای عملکرد استاندارد. پس از آن به ازای هر 500 متر اضافی تا 2500 متر (91٪) 3٪ کاهش دهید. 5.9 متر بر ثانیه یا کمتر (مطابق با JIS C 0040) | |
| FR-A520-0.4K to 55K | |
| Applicable Inverter Type | Tightening Torque N.m |
|---|---|
| FR-A520-0.4K to 2.2K | 1.5 |
| FR-A520-3.7K | 1.5 |
| FR-A520-5.5K | 2.5 |
| FR-A520-7.5K | 2.5 |
| FR-A520-11K | 2.5 |
| FR-A520-15K | 4.4 |
| FR-A520-18.5K | 7.8 |
| FR-A520-22K | 7.8 |
| FR-A520-30K | 7.8 |
| FR-A520-37K | 14.7 |
| FR-A520-45K | 14.7 |
| FR-A520-55K | 24.5 |
| FR-A540-0.4K to 55K | |
| Applicable Inverter Type | Tightening Torque N.m |
|---|---|
| FR-A540-0.4K to 3.7K | >1.5 |
| FR-A540-5.5K | >1.5 |
| FR-A540-7.5K | >1.5 |
| FR-A540-11K | >4.4 |
| FR-A540-15K | >4.4 |
| FR-A540-18.5K | >4.4 |
| FR-A540-22K | >4.4 |
| FR-A540-30K | >4.4 |
| FR-A540-37K | >7.8 |
| FR-A540-45K | >7.8 |
| FR-A540-55K | >7.8 |
1. جایگزینی اینورتر
سری FR-A800 دارای دو نوع مشخصات است: نوع FM و نوع CA.
هنگام تعویض سری (L) FR-A500 از مشخصات ژاپنی، نوع FM (FR-A8[]0-[][]K-1) را انتخاب کنید.
2. اندازه
هنگامی که سری (L) FR-A500با سری FR-A800 جایگزین می شود، برخی از مدل های سری FR-A800 اندازه نصب متفاوتی با مدل های مربوط به سری
(L) FR-A500 دارند.
| اینورتر موجود | اینورتر جایگزین |
|---|---|
| FR-A520-0.4K | FR-A820-0.4K |
| FR-A520-0.75K | FR-A820-0.75K |
| FR-A520-1.5K | FR-A820-1.5K |
| FR-A520-2.2K | FR-A820-2.2K |
| FR-A520-3.7K | FR-A820-3.7K |
| FR-A520-5.5K | FR-A820-5.5K |
| FR-A520-7.5K | FR-A820-7.5K |
| FR-A520-11K | FR-A820-11K |
| FR-A520-15K | FR-A820-15K |
| FR-A520-18.5K | FR-A820-18.5K |
| FR-A520-22K | FR-A820-22K |
| FR-A520-30K | FR-A820-30K |
| FR-A520-37K | FR-A820-37K |
| FR-A520-45K | FR-A820-45K |
| FR-A520-55K | FR-A820-55K |
| FR-A520L-75K | FR-A820-75K |
| FR-A520L-90K | FR-A820-90K |
| FR-A540-0.4K | FR-A840-0.4K |
| FR-A540-0.75K | FR-A840-0.75K |
| FR-A540-1.5K | FR-A840-1.5K |
| FR-A540-2.2K | FR-A840-2.2K |
| FR-A540-3.7K | FR-A840-3.7K |
| FR-A540-5.5K | FR-A840-5.5K |
| FR-A540-7.5K | FR-A840-7.5K |
| FR-A540-11K | FR-A840-11K |
| FR-A540-15K | FR-A840-15K |
| FR-A540-18.5K | FR-A840-18.5K |
| FR-A540-22K | FR-A840-22K |
| FR-A540-30K | FR-A840-30K |
| FR-A540-37K | FR-A840-37K |
| FR-A540-45K | FR-A840-45K |
| FR-A540-55K | FR-A840-55K |
| FR-A540L-75K | FR-A840-75K |
| FR-A540L-90K | FR-A840-90K |
| FR-A540L-110K | FR-A840-110K |
| FR-A540L-132K | FR-A840-132K |
| FR-A540L-160K | FR-A840-160K |
| FR-A540L-220K | FR-A840-220K |
| FR-A540L-280K | FR-A840-280K |
جهت اطلاع از قیمت اینورتر FR-A500 میتسوبیشی و همچنین اطلاع از موجودی قروش اینورتر FR-A500با کارشناسان فروش شرکت هوشمند گسترهمراه تماس حاصل فرمایید.
لینک دانلود راهنمای نصب اینورترهای FR-A500 میتسوبیشی درپایین صفحه قرار گرفته است.
همچنین لینک دانلود کاتالوگ اینورترهای FR-A500 میتسوبیشی نیزدرپایین صفحه قرار گرفته است.
