سنسور کینس سری GV برای تشخیص تغییرات موقعیت به کوچکی 0.02 اینچ (0.5 میلی متر) طراحی شده است.
سنسورهای لیزری معمولی با سنجش موارد زیر مشکل دارند.

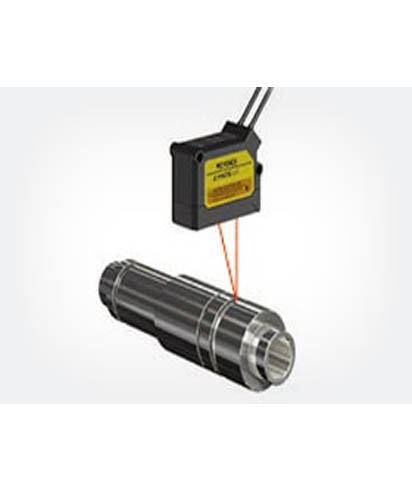

فلزات
بازتاب چندگانه

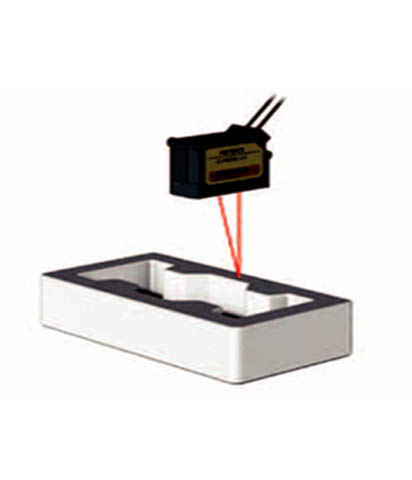

قطعات فلزی نور لیزر را پراکنده می کنند.
مقدار صحیح به دلیل بازتاب های متعدد قابل تشخیص نیست.
لاستیک سیاه
بازتاب کم
مشکی
قطعات کار نور را جذب می کنند.
تشخیص به دلیل بازتاب کم ناپایدار است.
عملکرد DATUM سنسور سری GV شرکت Keyence این مشکلات را برطرف می کند!
سنسور GV CMOS جدید توسعه یافته keuence
تشخیص پایدار و پاسخ با سرعت بالا
اندازه هر پیکسل این CMOS بزرگتر از نمونه معمولی است تا نور بیشتری نسبت به قبل دریافت کند. این تشخیص پایدار و پاسخ با سرعت بالا را فراهم می کند.
اصل اندازه گیری سنسورkeuence سری GV
اندازه پیکسل گسترده تر GV CMOS می تواند نور بیشتری را نسبت به تصویربرداران CMOS معمولی دریافت کند. نتیجه نهایی این است:
تشخیص پایدار
پاسخگویی با سرعت بالا
کاربردهای سنسور سری GV شرکت Keyence
تشخیص وجود یا عدم وجود مهره های جوش
مسافت طولانی

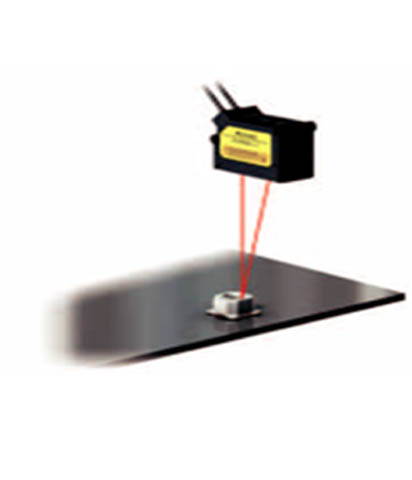

شکل نامنظم و پوشش سطح را تشخیص می دهد
تشخیص قطعات تیره شده

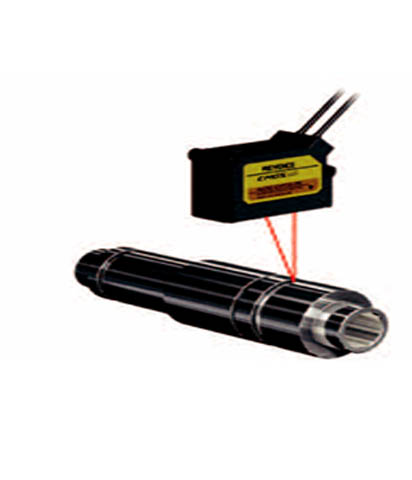

فاصله طولانی اجازه می دهد تا دور از گرما نصب شود قطعات با شکل نامنظم را تشخیص می دهد قطعات آغشته به روغن را تشخیص می دهد بررسی شیارهای فرآوری شده مواد لوله
نور پراکنده را نادیده می گیرد و فقط روی شیار تمرکز می کند.

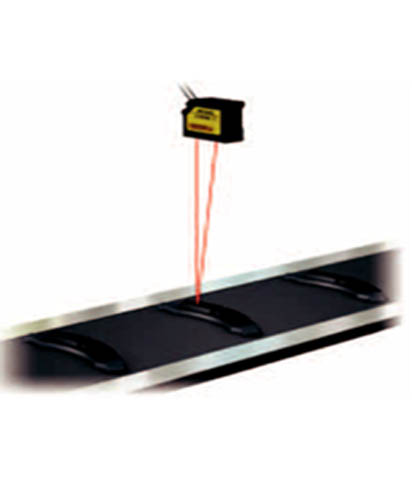

بررسی کاربرد چسب
تشخیص سطوح تیره و براق از راه دور

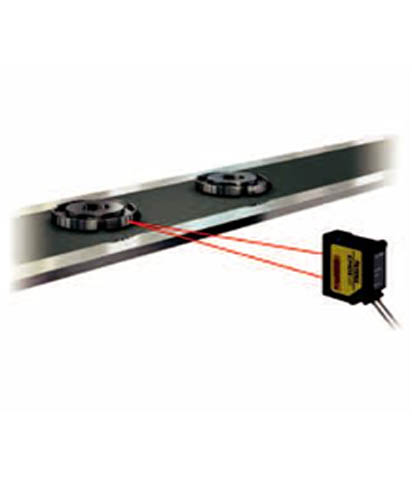

تشخیص وجود/عدم وجود لنت ترمز
شناسایی اهداف تیره و نامنظم از راه دور

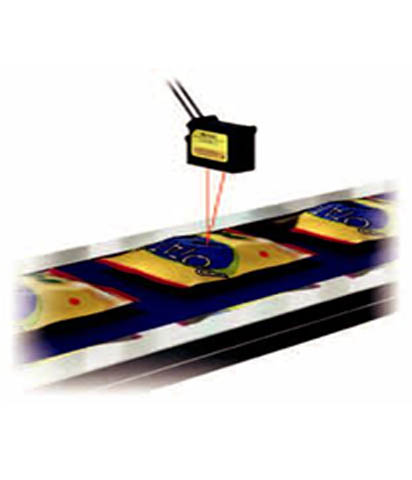

تشخیص بسته های میان وعده
تشخیص پایدار پلاستیک براق، چروکیده یا فویل

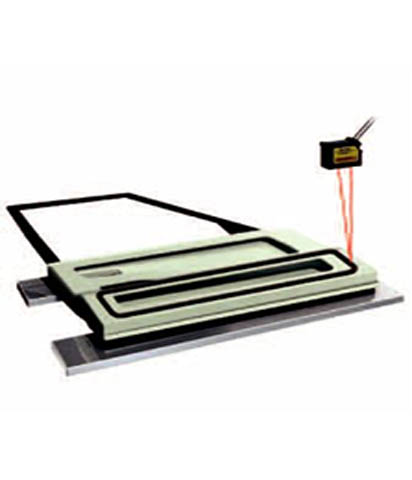

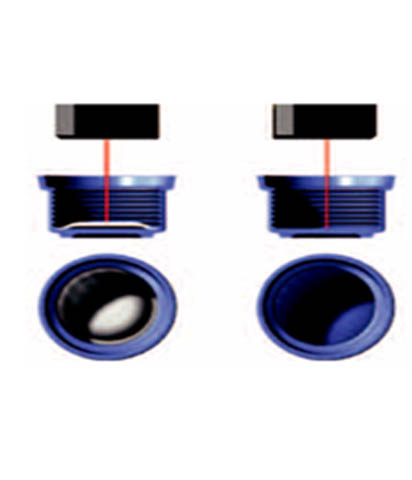

تشخیص وجود / عدم وجود مهر و موم درپوش
اهداف با ارتفاع شناسایی می شوند
ایده آل برای برنامه هایی که رنگ آنها به طور مکرر تغییر می کند.
تشخیص اهداف فوم
تشخیص قابل اعتماد هنگامی که نور توسط هدفی مانند فوم پراکنده می شود.
آمپلی فایر Keyence Amplifier
ساختار صرفه جویی در سیم! تا چهار واحد
1 نشانگر نقطه
می تواند متصل شود برق از طریق جانبی تامین می شود این نشانگر از بازتاب به شما می گوید که آیا کانکتور هنگام اتصال انبساط هدف در شرایط بهینه برای شناسایی است یا خیر. این باعث صرفه جویی در دو سیم در هر واحد می شود. مطمئن شوید که نشانگر 1 نقطه هنگام شما روشن است (روشن +، -). تنظیم DATUM را انجام دهید.
انواع هدر سنسور و تجهیزات جانبی
GV-H45
GV-H45L
GV-H130
GV-H130L
GV-H450
GV-H450L
GV-H1000
GV-H1000L
GV-21
GV-22
GV-21P
GV-22P
ویژگی های سنسور لیزر CMOS سری GV
تشخیص پایدار سنسورهای GV KEYENCE
فناوری CMOS امکان تشخیص پایدار و پاسخگویی با سرعت بالا را فراهم می کند. اکنون، اهدافی که از نظر رنگ، سطح یا زاویه متفاوت هستند بدون مشکل شناسایی می شوند.
آمپلی فایرهای سری GV شرکت Keyence طرف آمپلی فایر نباید به سایر مدل ها متصل شود.
عملکرد سرکوب تداخل یک بازتاب چندگانه وجود دارد
هنگامی که واحدهای توسعه متصل هستند، حداکثر دو واحد مجاور می توانند در مجاورت یکدیگر و بدون تداخل عمل می کنند.
این دو واحد باید برای زمان پاسخ یکسان تنظیم شوند.
این تابع سرکوب تداخل برای زمان پاسخ 20 یا 50 میلی ثانیه نامعتبر است.
نوار LED
این نوار LED وضعیت تشخیص را در یک نگاه به شما نشان می دهد.
اولین الگوریتم DATUM در جهان

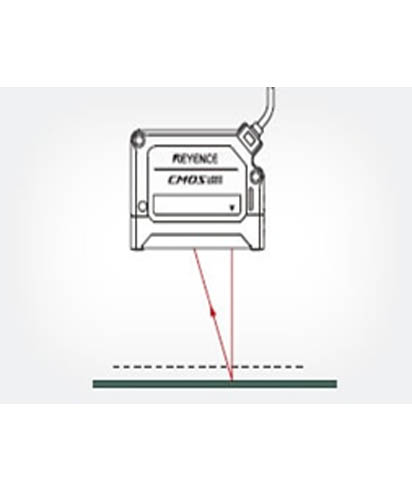

هنگامی که تنظیم DATUM (پس زمینه، سطح مرجع) انجام می شود، قطعات کار می توانند به درستی شناسایی شوند
هنگام انجام تنظیم DATUM (کالیبراسیون سطح مرجع) با هدف روی نوار نقاله (پس زمینه)، مقادیر کمی بالاتر و کمی زیر موقعیت نوار نقاله تنظیم می شوند. بدون قطعه کار در جای خود، شکل موج نور در این محدوده قرار می گیرد.
این حالت عملکرد تغییرات فاصله آهسته را نادیده می گیرد و فقط تغییرات ناگهانی در ارتفاع (قطعه کار) را تشخیص می دهد. سری GV تغییر فاصله را تشخیص می دهد، بنابراین تشخیص تحت تأثیر سرعت حرکت قطعات کار قرار نمی گیرد.
برخی از قطعات کار نور را از هر دو سطح بالا و پایین منعکس می کنند و تشخیص را دشوار می کنند. حالت تشخیص سطح تمام بازتاب های دیگر را نادیده می گیرد و تنها نزدیک ترین سطح را تشخیص می دهد.
ویژگی های سنسور لیزری CMOS سری GV شرکت Keyence
اولین الگوریتم داده در جهان در سنسورهای GV KEYENCE
با این الگوریتم داده، سری GV می تواند هر چیزی غیر از سطح مرجع را متمایز کند.
