خانواده محصولات MR-J4

خانواده محصولات MR-J4 از فناوری پیشرفته بهره می گیرند تا عملکردی عالی و عملکردی عالی با انعطاف پذیرترین تقویت کننده در مجموعه میتسوبیشی الکتریک ارائه دهند این خانواده از محصولات با تجربه کاربر ، عملکرد دستگاه و محیط در نظر گرفته شده اند تا یک راه حل برتر سروو ارائه دهند درایوهای Servo MR-J4 به صورت 100/200 / 400VAC تا 55kW یا 48 / 24VDC تا 30W در دسترس هستند. آمپلی فایرهای MR-J4 راه حل های با سرعت بالا ، دقت بالا را ارائه می دهند و تنظیمات یک لمسی واقعی را در قالب های تک و چند محوره ارائه می دهند. موتورهای سری HG با کارایی بالا در 100/200 / 400VAC تا 55kW یا 48 / 24VDC تا 30W ارائه می شوند. هفت خانواده موتور منحصر به فرد با محدوده های مختلف اینرسی و ظرفیت برای پاسخگویی به طیف گسترده ای از نیازهای برنامه در دسترس هستند و انتخاب با نمودارهای ساده سازگاری موتور و نرم افزار اندازه گیری بصری آسان انجام می شود.

MR-J4.pdf

MR-J4

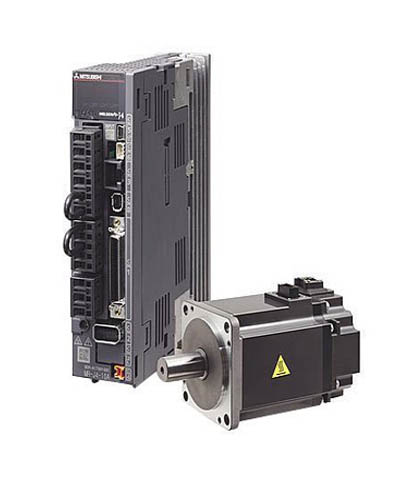

درایو میتسوبیشی سری MR-J4 بهمراه سرو موتورهای این سری با اینرستی بسیار کم و دقت موقعیت بالا با ابعاد کوچک برای کاربردهای دقیق و سریع بسیار مناسب میباشد. این سرو درایوها میتوانند به ولتاژ سه فاز 200 ولت و تا رنج 0.75 کیلو وات به ولتاژ تکفاز 200 ولت متصل شوند. سرو موتورهای سری MR-J4 با محافظت IP65 برای استفاده ئر بسیاری از کاربردها مناسب میباشد. موتورها این سری با کدهای HF-MP, HF-KP, HC-MP شروع میشوند.

MR-J4 سرو درایوهای
MR-J4-10A	MR-J4-20A
MR-J4-40A	MR-J4-60A
MR-J4-70A	MR-J4-100A
MR-J4-200A	MR-J4-350A
MR-J4-500A	MR-J4-700A
MR-J4-11KA	MR-J4-15KA
MR-J4-22KA	MR-J4-10B
MR-J4-20B	MR-J4-40B
MR-J4-60B	MR-J4-70B
MR-J4-100B	MR-J4-200B
MR-J4-350B	MR-J4-500B
MR-J4-700B	MR-J4-11KB
MR-J4-15KB	MR-J4-22KB

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-10A	100 W	1;3	PWM Control;Current Control	230 V ac	0.75 A	200 to 230 V ac

سرو درایو MR-J4-10A

MR-J4-10A یک آمپلی فایرسروو از شرکت میتسوبیشی الکتریک است. این بخشی از پلتفرم محصول Melservo J4 است. این آمپلی فایربرای موتورهای سروو با توان خروجی 0.1 کیلو وات استفاده می شود. آن را با یک رابط فرمان همه منظوره ارائه می شود. MR-J4-10A یک آمپلی فایرسروو 200 ولتی کلاس AC با ولتاژ خروجی نامی 170 ولت AC و حداکثر جریان خروجی 1.1 آمپر است. وزن تقریبی این دستگاه 1.7 کیلوگرم (3.75 پوند) می باشد.

وظیفه اصلی این واحد تبدیل سیگنال های کنترل کم توان از کنترل کننده های حرکتی به ولتاژها و جریان های توان بالا است. سپس برای رساندن گشتاور بهکلاس ولتاژ MR-J4-10A 200 ولت AC و ولتاژ نامی خروجی آن 170 ولت متناوب می باشد. علاوه بر آن، امتیاز جریان خروجی, MR-J4-10A (1.1) آمپر است. لطفاً توجه داشته باشید که مدار اصلی دارای درجه‌بندی جریان متفاوتی نسبت به مدار کنترل است. مصرف فعلی آن کمتر از برخی از آمپلی فایرهای دیگر در خط تولید Melservo J4 است. در هر صورت، MR-J4-10A می تواند عملکرد و پشتیبانی ثابتی را از ماژول های موتور سازگار خود ارائه دهد. به طور کلی از این دستگاه برای تغذیه دستگاه های موتور، کنترل سرعت و دستیابی به دقت استفاده می شود. بنابراین، ترمزهای دینامیکی دارد که انرژی مکانیکی را به نیروی الکتریکی تبدیل می کند تا موتور را کند یا متوقف کند. محدوده تغذیه این واحد 200 ولت AC تا 240 ولت AC در 50 تا 60 هرتز (3 فاز) با نوسان 170 ولت AC تا 264 ولت AC و نوسان مجاز +/- 5 درصد است. موج سینوسی PWM (مدولاسیون عرض پالس) و جریان دو سیستم کنترل معمولی همراه با این آمپلی فایرسروو هستند. سرو درایو MR-J4-10A فقط باید در محیطی کار کند که محدوده دما از 0 درجه سانتیگراد تا 55 درجه سانتیگراد باشد. وزن تقریبی این آمپلی فایرسروو 1.7 کیلوگرم (3.75 پوند) است. کد ترمز دار این توان MR-J4-10B میباشد.

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-20A	200 W	1;3	PWM Control;Current Control	230 V ac	1.5 A	200 to 230 V ac

سرو درایو MR-J4-20A

MR-J4-20A یک آمپلی فایرسروو تک محوره Melservo J4 است. این دستگاه توسط شرکت میتسوبیشی الکتریک طراحی و تولید شده است. توان خروجی این دستگاه 0.2 کیلووات می باشد. علاوه بر این، رتبه ولتاژ خروجی MR-J4-20A 170 ولت AC در جریان 1.5 آمپر است. مدار اصلی آن به ولتاژ ورودی 200 ولت AC تا 240 ولت AC در 50 تا 60 هرتز نیاز دارد. نوسانات ولتاژ MR-J4-20A از 170 ولت تا 264 ولت (3 فاز) متغیر است.

به دلیل تک محور بودن MR-J4-20A برای کنترل تنها یک سروو موتور در یک زمان مناسب است. توان خروجی این دستگاه 0.2 کیلووات می باشد. علاوه بر این، رتبه ولتاژ خروجی این آمپلی فایر 170 ولت AC در جریان 1.5 آمپر است. این دستگاه به ولتاژ ورودی از 200 ولت AC تا 240 ولت AC در فرکانس ورودی 50 تا 60 هرتز نیاز دارد. MR-J4-20A دارای یک نوسان فرکانس مجاز +/- 5٪ و همچنین نوسان ولتاژ از 170 ولت تا 264 ولت (سه فاز) است. ولتاژ مدار کنترل آن از 200 ولت AC تا 240 ولت AC در 50 تا 60 هرتز (تک فاز) در جریان نامی 1.2 آمپر متغیر است. حداکثر توان مصرفی نامی MR-J4-20A حداکثر 30 وات است. سروو آمپلی فایر MR-J4-20A دارای ترمزهای دینامیکی الکترومغناطیسی است که به تبدیل انرژی مکانیکی به نیروی الکتریکی کمک می کند و سپس برای متوقف کردن سروو موتورها یا تنظیم سرعت آنها برای دستیابی به دقت استفاده می شود. سرو درایو MR-J4-20A دارای اتصالات USB، RS-422 و RS-485 برای اهداف ارتباطی است. ابعاد فیزیکی این سروو آمپلی فایر 168 میلی متر در 40 میلی متر در 135 میلی متر (ارتفاع x عرض x عمق) می باشد. همچنین وزن تقریبی این دستگاه 0.8 کیلوگرم یا 1.76 پوند است. کد ترمز دار این توان MR-J4-20B میباشد.

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-40A	400 W	1;3	PWM Control;Current Control	230 V ac	2.8 A	200 to 230 V ac

سرو درایو MR-J4-40A

MR-J4-40A یک سروو آمپلی فایر دیجیتال AC میتسوبیشی الکتریک از سری محصولات Melservo است. این آمپلی فایرسروو می تواند ویژگی های فرمان کنترل، عملکردهای ایمنی و بهینه سازی را برای بهبود عملکرد موتور با دستیابی به دقت و سرعت بالاتر ارائه دهد. توان خروجی آن 400 وات است. MR-J4-40A به عنوان یک سروو آمپلی فایرAC 200 ولت طبقه بندی می شود. این دستگاه دارای ولتاژ 200 تا 240 ولت AC برای عملیات تک فاز و سه فاز می باشد. وزن این محصول تقریباً 1.0 کیلوگرم است.

MR-J4-40A به عنوان یک سروو آمپلی فایر AC 200 ولتی با توان خروجی 400 وات طبقه بندی می شود. MR-J4-40A دارای ولتاژ خروجی سه فاز 170 ولت AC با جریان خروجی 2.8 آمپر است. محدوده نوسان ولتاژ برای عملیات سه فاز و تک فاز 170 ولت AC تا 264 ولت AC می باشد. حداکثر فرکانس پالس ورودی آن 4 M پالس در ثانیه (گیرنده دیفرانسیل زمانی) و 200 K پالس در ثانیه (در صورت باز بودن کلکتور) است. نوسان فرکانس سه فاز و تک فاز آن +/- 5 درصد است. این آمپلی فایر مجهز به ترمزهای دینامیکی الکترومغناطیسی است که برای متوقف کردن یا کند کردن موتورهای سروو استفاده می شود. MR-J4-40A دارای ابعادی با ارتفاع 168 میلی متر، عرض 40 میلی متر و عمق 170 میلی متر است. علاوه بر این، وزن MR-J4-40A تقریباً 1.0 کیلوگرم است. این واحد دارای یک رابط فرمان همه منظوره است. این دستگاه با عملکرد ایمنی نوع STO (IEC/EN 61800-5-2) مطابقت دارد. علاوه بر این، سرو درایو MR-J4-40A با استانداردهای CE، UL، cUL، EAC و UKCA مطابقت دارد. کاربران باید قبل از استفاده از این سروو آمپلی فایر مطمئن شوند که دمای محیط اطراف بین 0 تا 55 درجه سانتیگراد است. همچنین در هنگام نگهداری این دستگاه از دمای محیط نگهداری از -20 تا 65 درجه سانتیگراد اطمینان حاصل کنید. کد ترمز دار این توان MR-J4-40B میباشد.

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-60A	600 W	1;3	PWM Control;Current Control	230 V ac	4.5 A	200 to 230 V ac

سرو درایو MR-J4-60A

MR-J4-60A یک آمپلی فایرسروو J4 Melservo است. این دستگاه که توسط میتسوبیشی الکتریک تولید شده است، یک سروو آمپلی فایر AC 200 ولتی با رابط فرمان همه منظوره است. توان خروجی نامی این دستگاه 600 وات است. محدوده منبع تغذیه MR-J4-60A 200 تا 240 ولت AC می باشد. همچنین دارای محدوده فرکانسی 50 تا 60 هرتز است. این دستگاه هر دو اتصال برق 1 و 3 فاز را می پذیرد. این سروو آمپلی فایر با سروو موتورهای HG-SR51، HG-SR52 و HG-JR53 سازگار است.

MR-J4-60A می تواند برای انواع کاربردهای سروو استفاده شود. برای مثال، کنترل موقعیت با استفاده از فرمان قطار پالس و سرعت/گشتاور با استفاده از فرمان ولتاژ آنالوگ امکان پذیر است. بیشترین فرکانس پالس فرمانی که پشتیبانی می کند 4 M پالس در ثانیه است. ارتباطات نوری سریال پرسرعت میتسوبیشی به کاربران امکان می دهد دقیق ترین سیستم های همگام سازی را ایجاد کنند. به طور مشابه، کاربران می توانند این آمپلی فایرسروو را به یک کنترل کننده سیستم سروو متصل کنند تا ویژگی ها و عملکرد سیستم سروو را به حداکثر برسانند. نوع عملکرد ایمنی آن STO IEC/EN 61800-5-2 است. MR-J4-60A با استانداردهای UKCA، CE، UL و cUL مطابقت دارد. طراحی این آمپلی فایر فشرده است. وزن آن حدود 1.0 کیلوگرم و دارای ابعادی شامل عرض 40 میلی متر، ارتفاع 168 میلی متر و عمق 170 میلی متر است. سرو درایو MR-J4-60A مجهز به ترمزهای پویا است. همچنین دو (2) روش کنترل را در اختیار کاربران خود قرار می دهد. این روش های کنترل، روش کنترل جریان و روش کنترل موج سینوسی PWM هستند. این دستگاه دارای محفظه باز با استاندارد IP20 با قابلیت خنک کنندگی طبیعی است. کد ترمز دار این توان MR-J4-60B میباشد.

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-70A	700 W	1;3	Control;Current Control	230 V ac	5.25 A	200 to 230 V ac

سرو درایو MR-J4-70A

MR-J4-70A یک سروو آمپلی فایر سری J4 Melservo با یک (1) محور است. توان خروجی نامی این محصول 750 وات و جریان خروجی 5.8 آمپر است. منبع تغذیه مدار اصلی دارای محدوده ولتاژ 200 تا 240 ولت، 50/60 هرتز (1 و 3 فاز) و جریان نامی 3.8 آمپر است. علاوه بر این، منبع تغذیه مدار کنترل دارای محدوده ولتاژ 200 تا 240 ولت، 50/60 هرتز (1 فاز) است.

همچنین دارای ولتاژ خروجی نامی 170 ولت 3 فاز AC و جریان خروجی نامی 5.8 آمپر است. منبع تغذیه مدار اصلی MR-J4-70A با ولتاژ 200 تا 240 ولت AC، 50 تا 60 هرتز (3 فاز یا 1 فاز)، با جریان 3.8 آمپر درجه بندی می شود. علاوه بر این، منبع تغذیه رابط این تقویت کننده سروو دارای ولتاژ 24 ولت DC (+/- 10٪) با ظرفیت منبع تغذیه 0.5 آمپر است. تقویت کننده سروو MR-J4-70A از میتسوبیشی الکتریک از دو (2) روش کنترل پشتیبانی می کند: کنترل موج سینوسی PWM و روش کنترل جریان. علاوه بر این، در این دستگاه یک ترمز پویا تعبیه شده است. حداکثر فرکانس پالس ورودی این محصول 4 Mpps برای گیرنده دیفرانسیل و 200 kpps برای کلکتور باز است. همچنین وضوح انکودر این دستگاه 22 بیت است. این تقویت کننده دارای یک محفظه سبک باز است. این محفظه که دارای رتبه IP IP20 است، دارای فناوری خنک کننده نیرو است. محدوده دمایی توصیه شده برای عملکرد این محصول 0 تا 55 درجه سانتیگراد می باشد. علاوه بر این، دمای توصیه شده برای ذخیره سازی سرو درایو MR-J4-70A از20 تا 65 درجه سانتیگراد است. وزن سروو آمپلی فایر MR-J4-70A (1.4)کیلوگرم است. کد ترمز دار این توان MR-J4-70B میباشد.

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-100A	1000 W	1;3	Control;Current Control	230 V ac	7.5 A	200 to 230 V ac

سرو درایو MR-J4-100A

سروو آمپلی فایر MR-J4-100A متعلق به طیف محصولات Melservo J4 می باشد. این محصول میتسوبیشی الکتریک است. ولتاژ تغذیه آن از 200 تا 230 VAC در 50 تا 60 هرتز متغیر است. این محدوده منبع تغذیه برای اتصالات برق تک فاز و سه فاز مناسب است. این یک سروو درایو AC همه منظوره است که می تواند نیازهای موتور را در شرایط کارخانه برآورده کند. دارای کانکتورهای RS-422، RS-485 و USB برای برقراری ارتباط با کامپیوترهای شخصی است.

MR-J4-100A دارای کانکتورهای RS-422، RS-485 و USB است که به کاربر اجازه می دهد با رایانه شخصی ارتباط برقرار کند. با HG-SR81(B)، HG-SR102(B)، HG-JR53(B)، HG-JR103(B)، TM-RFM018E20، HG-SR81(B)W0C، HG-SR102(B) سازگار است. سروو موتورهای W0C، HG-JR53(B)W0C، و HG-JR103(B)W0C. ولتاژ تغذیه آن از 200 تا 240 ولت AC و 50 تا 60 هرتز است. این محدوده منبع تغذیه برای اتصالات برق 1 و 3 فاز است. این ماژول دارای رتبه IP20 و ترمزهای پویا است. محفظه IP20 آن را به وسیله ای مناسب برای استفاده در محیط داخلی تبدیل می کند. توان خروجی آن 1000 وات است. این سروو آمپلی فایر دارای رتبه بازده معکوس هشتاد و پنج درصد و همچنین رتبه شارژ خازن هجده ژول است. MR-J4-100A یک مدل مناسب برای محیط های شدید است و به دلیل دوام می تواند از نظر مکانیکی بیشتر دوام بیاورد. با استفاده از این ماژول، کاربران انعطاف پذیری اتصالات منبع تغذیه کنترل جداگانه را دارند. همچنین دارای تنظیم خودکار بلادرنگ برای نصب سریع است. سرو درایو MR-J2-100A همچنین دارای عملکرد کنترل گشتاور، کاهش لرزش قفل سروو و شناسایی خودکار موتور است. به همین ترتیب، می تواند انطباق مدل را کنترل کند و دارای ویژگی تجزیه و تحلیل مکانیکی، سرعت بخشیدن به عملیات و کاهش زمان برنامه است. گذشته از آن، کاربران باید دستورالعمل های ایمنی را برای عملیات رعایت کنند و آن را از مواد مضر دور نگه دارند. کد ترمز دار این توان MR-J4-100B میباشد.

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-200A	2000 W	1;3	Control;Current Control	230 V ac	15 A	200 to 230 V ac

سرو درایو MR-J4-200A

MR-J4-200A یک تقویت کننده سروو AC همه منظوره از میتسوبیشی الکتریک است. این دستگاه با سروو موتورهای HG-SR121، HG-SR201، HG-SR152 و HG-SR202 سازگار است. ولتاژ نامی این دستگاه برای اتصال برق 3 فاز 170 ولت متناوب می باشد. علاوه بر این، محدوده منبع تغذیه آن بین 200 تا 240 ولت AC در فرکانس 50 تا 60 هرتز است. علاوه بر این، سرو درایو MR-J4-200A دارای توان خروجی 2.0 کیلو وات است. این سروو آمپلی فایر 2.1 کیلوگرم (4.63 پوند) وزن دارد.

سروو موتورهایی که با این سروو آمپلی فایر سازگار هستند شامل کدهای HG-SR121، HG-SR201، HG-SR152 و HG-SR202 می باشد. ولتاژ نامی این تقویت کننده 170 ولت AC برای اتصال برق 3 فاز می باشد. علاوه بر این، امتیاز فعلی MR-J4-200A 11 آمپر است. محدوده منبع تغذیه این واحد 200 تا 240 ولت AC در 50 تا 60 هرتز می باشد. این محصول دارای توان خروجی 2.0 کیلووات می باشد. توان مصرفی سروو آمپلی فایر MR-J4-200A حداکثر 30 وات می باشد. تقویت کننده سرو MR-J4-200A به طور ویژه برای تثبیت موتورهای سروو اینرسی کم و متوسط طراحی شده است. دارای شفت های محور مستقیم استاندارد است. با این حال، هیچ ترمز الکترومکانیکی برای تبدیل انرژی مکانیکی به نیروی الکتریکی برای توقف یا کاهش سرعت موتورهای متصل وجود ندارد. همانطور که گفته شد، این دستگاه با استفاده از قابلیت شتاب و کاهش سرعت خود می تواند کنترل و پایداری بسیار خوبی را برای سروو موتورهای متوسط و کم مصرف ایجاد کند. این سروو آمپلی فایر برخلاف سایر آمپلی فایرهای سری Melservo دارای محفظه ای با درجه حفاظت از نفوذ IP67 است. بنابراین، این دستگاه می تواند شرایط آب و هوایی سخت و همچنین تنظیمات سخت تر کار را تحمل کند. اکیداً توصیه می شود که کاربران این دستگاه از تمام دستورالعمل های ایمنی استاندارد پیروی کنند تا این محصول به خوبی کار کند. کد ترمز دار این توان MR-J4-200B میباشد.

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J4-350A	3500 W	1;3	Control;Current Control	230 V ac	26.25 A	200 to 230 V ac

سرو درایو MR-J4-350A

MR-J4-350A یک تقویت کننده سروو تک محوره سری J4 Melservo است. این واحد توسط میتسوبیشی الکتریک طراحی و تولید شده است. دارای یک رابط استاندارد است که برای عملیات همه منظوره ایده آل است. این دستگاه با سروو موتورهای HG-SR352 و HG-SR301 سازگار است. توان خروجی این دستگاه 3.5 کیلووات می باشد. MR-J4-350A دارای رتبه ولتاژ خروجی AC 170 ولت با جریان خروجی 17 آمپر است. این دستگاه تقریباً 2.3 کیلوگرم (5.07 پوند) وزن دارد.

MR-J4-350A به دلیل داشتن یک محور تنها با یک سروو موتور در هر زمان سازگار است. این دارای یک رابط همه منظوره است که برای عملیات استاندارد مناسب است. سرو موتورهای HG-SR352 و HG-SR301 با سروو آمپلی فایر MR-J4-350A سازگار هستند. توان خروجی نامی این دستگاه 3.5 وات است. دارای رتبه ولتاژ خروجی AC 170 ولت، علاوه بر جریان خروجی 17 آمپر است. منبع تغذیه سه فاز این آمپلی فایر از 200 VAC و 240 VAC در فرکانس 50 تا 60 هرتز می باشد. جریان نامی سه فاز این واحد 16.0 آمپر در ولتاژ ارائه شده است. نوسان مجاز ولتاژ برای عملیات سه فاز بین 170 VAC تا 264 VAC و نوسان فرکانس مجاز +/- 5٪ است. برای عملیات تک فاز، منبع تغذیه مدار کنترل بین 200 ولت AC و 240 ولت AC در 50 تا 60 هرتز و جریان 0.2 آمپر کار می کند. سرو درایو MR-J4-350A یک ماژول سازگار با PWM است. سیستم کنترل PWM (Pulse Width Modulation) می تواند ترانزیستورها را در قسمت اینورتر روشن و خاموش کند تا ولتاژ ورودی به موتور را تنظیم کند. علاوه بر این، این ماژول دارای ترمزهای دینامیکی داخلی برای کنترل هوشمند سروو موتورها است. این دستگاه تقریباً 2.3 کیلوگرم یا 5.07 پوند وزن دارد. علاوه بر این، این تقویت کننده سروو دارای ابعادی است که 168 میلی متر (ارتفاع) × 90 میلی متر (عرض) × 195 میلی متر (عمق) است. کد ترمز دار این توان MR-J4-350B میباشد.

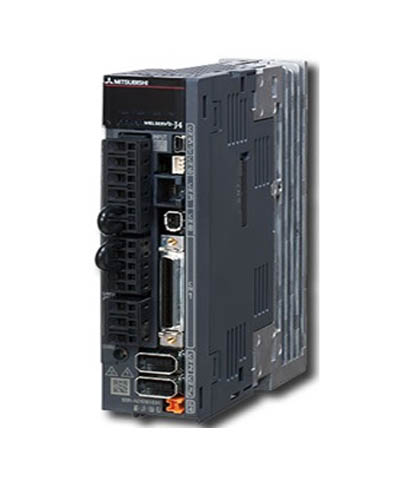

سری Servo MR-J4-A-RJ

خانواده سروو MR-J4 یک راه حل کامل برای رسیدگی به چالش های اصلی مشتری و ماشین ساز ارائه می دهد. MR-J4 عملکرد عالی را با پاسخ فرکانس با سرعت بالا ، هماهنگ سازی برتر و مهار ارتعاش ارائه می دهد. برنامه نویسی و راه اندازی سنتی دشوار با موقعیت داخلی ، عملکرد بادامک ساده و تنظیم خودکار پیشرفته به آسانی امکان پذیر است. سهولت استفاده ، عملکرد بالا و کیفیت ، MR-J4 را برای هر کاربردی مناسب می کند.

مزایای کلیدی
تنظیم خودکار پیشرفته آسان برای عملکرد حداکثر که واقعاً مفید است
عملکرد موقعیت یابی داخلی - استفاده آسان از رابط های برنامه نویسی
انکدر با رزولوشن 22 بیت موقعیت یابی دقیق را امکان پذیر می کند
پاسخ فرکانس 2.5 کیلوهرتز, عملکرد بالای سروو , سرعت تولید سریعتر و افزایش زمان چرخه را به همراه دارد
کنترل ساده گشتاور با عملکرد master-slave برنامه نویسی را ساده می کند
تنظیم پارامتر از همیشه آسان تر است , تنظیم سریع پارامترها با استفاده از لیست کشویی
عملکرد عیب یابی ماشین , از خرابی به دلیل فرسودگی و جلوگیری میکند

عملکرد برجسته

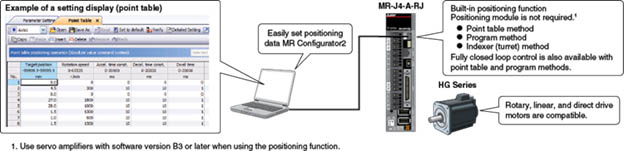

درک و تنظیم ساده - عملکرد موقعیت یابی داخلی باعث می شود سیستم های موقعیت یابی بدون ماژول موقعیت یابی پیکربندی شوند تا هزینه سیستم کم شود. کاربران می توانند سبک ترجیحی برنامه نویسی را از بین 3 روش استفاده آسان انتخاب کنند .
برنامه هایی که نیاز دارند از عملکرد بادامک بهره مند می شوند ، که امکان کنترل همزمان با 3 حالت مختلف کنترل بادامک را آسان می کند. کنترل از طریق نرم افزار و نه اجزای مکانیکی باعث کاهش زمان نگهداری و راه اندازی و انعطاف پذیری دستگاه می شود.
زمان خرابی را کاهش می دهد - هنگامی که تغییر در فرکانس رزونانس دستگاه کاهش سایش قطعات مکانیکی را نشان می دهد ، ویژگی لرزش سخت درایو به طور خودکار تنظیم می شود. از آنجا که اجزای مکانیکی سایش می کنند ، عملکرد تشخیص ماشین تغییرات در قطعات ماشین (پیچ توپی ، بلبرینگ ، تسمه ها) و تغییرات در ارتعاش سیستم را تشخیص می دهد. نرم افزار MR Configurator2 داده ها را برای کمک به برنامه ریزی نگهداری پیشگیرانه تجزیه و تحلیل می کند.
میتسوبیشی الکتریک تنظیم قدرتمند درجه یک پیشرفته و تک لمسی را فراهم می کند که بهره وری دستگاه را بهبود می بخشد.

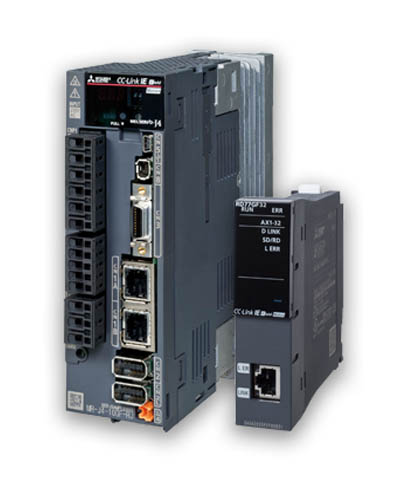

RD77GF ماژول حرکت ساده و MR-J4-GF-RJ سروو با CC-Link IE Field

ماژول حرکت ساده RD77GF برای کنترل کننده سری IQ-R ، از عملکرد جدول ساده تا کنترل همزمان پیشرفته ، برای کاربردهای پیچیده در یک راه حل آسان برای برنامه است. همراه با سیستم سروو سازگار MR-J4-GF-RJ CC-Link IE Field ، سرعت و عملکرد برتر آن را به یک محصول عالی برای مقابله با طیف وسیعی از برنامه ها تبدیل کرده است. این راه حل همچنین انعطاف پذیری عالی ، کاهش سیم کشی ، بهبود ایمنی صدا و برنامه ریزی آسان را فراهم می کند.

مزایای کلیدی

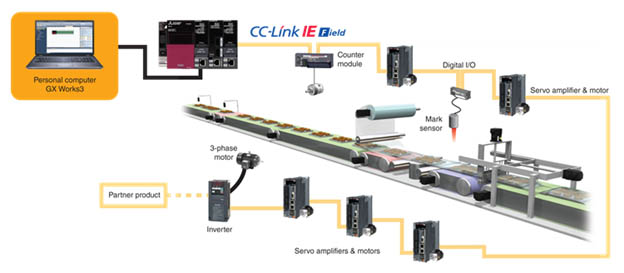

Gigabit CC-Link IE Field Network - کابل اترنت ساده و ارزان است. یک شبکه واحد با ارتباطات پرسرعت ، ایمنی نویز برتر ، کاهش سیم کشی و عملکردهای عیب یابی ، تشخیص و نگهداری عالی ، طراحی ماشین را ساده می کند.
عملکرد حرکتی برتر Advanced Vibration Suppression Control II ، One-Touch Tuning ، انکدر 4 میلیون پالسی و پاسخ فرکانس سرعت 2.5 کیلوهرتز ، زمان توقف را کاهش می دهد و لختی را به حداقل می رساند.
دو حالت ارتباطی برای حداکثر انعطاف پذیری - حالت حرکت امکان کنترل همزمان چند محوره با حداکثر 32 محور در هر شبکه را فراهم می کند. حالت I / O امکان موقعیت یابی تک محور را با حداکثر 120 سروو در هر شبکه فراهم می کند. محورهای حرکت و حالت I / O را در هر ترکیبی که برنامه به آن نیاز دارد ترکیب و مطابقت دهید.
کنترل همزمان پیشرفته - عملکردهای حرکتی قدرتمند شامل کم کردن ، دنده و ثبت نام راه حل تنها نرم افزار - پیکربندی ، برنامه نویسی و تشخیص به طور کامل در GX Works 3 ادغام شده است .
تنظیم یک لمسی , تنظیم سریع و بدون دردسر سروو. بدون داشتن تجربه تنظیم ، عملکرد بهینه داشته باشید.
Advanced Vibration Suppression Control II لرزش را هم در بار و هم در پایه دستگاه مهار کنید. توانایی لغو لرزش بار و پایه ماشین برای سیستم سروو MR-J4 منحصر به فرد است ، به این معنی است که حرکت سریع در یک محور باعث ایجاد مزاحمت برای محصول نمی شود و بر دقت محور دیگر تأثیر نمی گذارد.
ایمنی از طریق CC-Link IE Field - از توابع ایمنی مانند STO ، SS1 ، SS2 ، SOS ، SLS ، SBC و SSM از طریق شبکه پشتیبانی کنید - سیم کشی کمتر ، تعمیر و نگهداری کمتر.

عملکرد برجسته
بهبود کارایی دستگاه - میتسوبیشی الکتریک تنظیم پیشرفته و درجه یک پیشرفته با یک لمس را فراهم می کند که فیلترها را در زمان واقعی تنظیم می کند. در طول چرخه عمر دستگاه ، تنظیم مداوم برای به حداقل رساندن زمان توقف و از بین بردن خطاهای موقعیت را بهینه می کند.
کاهش زمان خرابی - ویژگی Vibration Tough Drive automatically به طور خودکار در برابر تغییر در فرکانس رزونانس دستگاه واکنش نشان می دهد ، باعث کاهش فرسودگی قطعات مکانیکی می شود. با فرسودگی اجزای مکانیکی ، عملکرد تشخیص ماشین تغییرات در قطعات ماشین (پیچ توپی ، راهنما ، بلبرینگ ، تسمه ها) و تغییرات در ارتعاش سیستم را تشخیص می دهد.
انکدر 22 بیتی با وضوح بالا - 4،194،304 پالس در هر دور دقت موقعیت بالا و کنترل سرعت روان را فراهم می کند. این فناوری همچنین امکان شناسایی و اصلاح حتی کوچکترین ارتعاشات موجود در بار و پایه دستگاه را نیز فراهم می کند. صنعت منجر به پاسخ فرکانس سرعت 2.5 کیلوهرتز می شود - عملکرد بالای سروو سرعت تولید سریعتر و کاهش زمان چرخه را به همراه دارد.
Gigabit CC-Link IE Network Field - سرعتهای گیگابیت سرعت 10 برابر شبکههای 100 مگابیت بر ثانیه مانند EtherCAT ، EtherNet / IPTM و PROFINET را فراهم می کنند.

محیط برنامه نویسی بصری

رابط گرافیکی - به راحتی یک سیستم را پیکربندی کرده و پارامترها را در نرم افزار برنامه نویسی GX Works3 تنظیم کنید.
چند زبان برنامه نویسی - چندین زبان برنامه نویسی IEC 61131 پشتیبانی می شوند و حتی می توانند در یک پروژه به طور همزمان استفاده شوند. این انعطاف پذیری به کاربر امکان می دهد تا برای کاربرد خود به بهترین روش برنامه نویسی کند.
ابزار تنظیم حرکت - GX Works3 هنگام استفاده از ماژول حرکت ساده ، نیازی به نرم افزار اضافی را برطرف نمی کند.

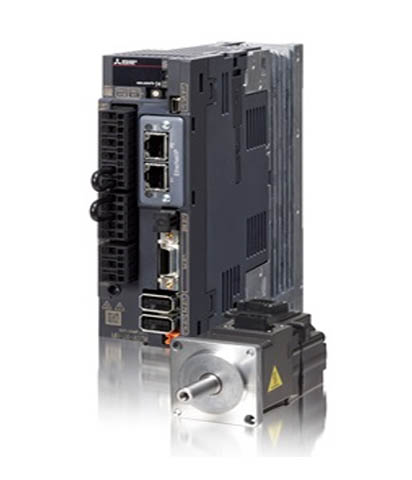

سروو چند شبکه ای MR-J4-TM با EtherCAT

سروو درایو چند شبکه MR-J4-TM با EtherCAT و موتورهای سازگار ، یک سروو درایو نیست. MR-J4-TM با سهولت استفاده و یکپارچه سازی راه حل EtherCAT ، از قابلیت اطمینان بالا در خط تولید پرچمدار MR-J4 بهره می برد. MR-J4-TM با ویژگی های پیشرفته برای کاهش نیاز به تعمیر و نگهداری ، بهبود سرعت و عملکرد دستگاه و افزایش کیفیت محصول همراه است.

مزایای کلیدی
پروتکل برنامه CAN از طریق (EtherCAT COE) پروتکل برنامه استاندارد IEC61158 Type12 CAN بر روی پروفایل درایو (EtherCAT COE) و IEC61800-7 CiA402 سازگاری عالی با کنترلرهای رایج و یکپارچه سازی آسان سیستم را فراهم می کند.
تنظیم خودکار تک لمسی ,تنظیم سریع و بدون دردسر سروو. بدون داشتن تجربه تنظیم ، عملکرد بهینه داشته باشید.
به روزرسانی با سرعت بالا - سیکل ارتباطی با سرعتی معادل 250 میکرو ثانیه
تنظیمات سریع - عملکرد پیشرو در صنعت با پاسخ فرکانس سرعت 2.5 کیلوهرتز
انکدر با رزولوشن بالا - سرعت و دقت بالا با 4194304 پالس در هر دور
Advanced Vibration Suppression Control II لرزش را هم در بار و هم در پایه دستگاه مهار می کند

نصب آسان
نیازی به کنترل کننده حرکتی اضافی یا مبدل پروتکل نیست
عملکرد تشخیصی ماشین - از خرابی غیر ضروری به دلیل فرسودگی و اجزای مکانیکی جلوگیری میکند.

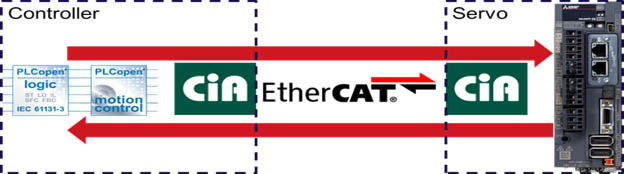

ارتباطات EtherCAT با MR-J4-TM Servo

سروو چند شبکه ای MR-J4-TM با EtherNet / IP

سروو چند شبکه ای MR-J4-TM با تقویت کننده EtherNet / IP و موتورهای سازگار. MR-J4-TM با سهولت استفاده و یکپارچه سازی EtherNet / IP ، از قابلیت اطمینان بالای خط تولید پرچمدار MR-J4 بهره می برد. MR-J4-TM با ویژگی های پیشرفته برای کاهش نیاز به تعمیر و نگهداری ، بهبود سرعت و عملکرد دستگاه و افزایش کیفیت محصول همراه است.

مزایای کلیدی
سازگاری EtherNet / IP - سازگاری عالی با کنترلرهای ControlLogix و CompactLogix and و یکپارچه سازی آسان سیستم را فراهم می کند.
برنامه نویسی آشنا با دستورالعمل های (AOI) - برنامه نویسی در Studio 5000 Logix Designer با استفاده از AOI .
تنظیم خودکار تک لمسی , تنظیم سریع و بدون دردسر سروو. بدون داشتن تجربه تنظیم ، عملکرد بهینه داشته باشید.
تنظیمات سریع - عملکرد پیشرو در صنعت با پاسخ فرکانس سرعت 2.5 کیلوهرتز
انکدر با وضوح بالا , سرعت و دقت بالا با 4194304 پالس در هر دور
Advanced Vibration Suppression Control II لرزش را هم در بار و هم در پایه دستگاه مهار می کند
عملکرد تشخیصی ماشین - از خرابی غیر ضروری به دلیل فرسودگی و اجزای مکانیکی خودداری کند.

عملکرد برجسته
دستورالعمل های (AOI) با Studio 5000 Logix Designer - MR-J4-TM با EtherNet / IP را می توان با استفاده از AOI های پیکربندی شده کنترل کرد تا وظایف حرکتی را بدون پرداخت هزینه اضافی کنترل کند. دستورالعملهای از پیش پیکربندی شده از دستورالعملهای حرکت پیروی می کند تا کاربران Contrologix و Compactlogix enable را قادر به پیکربندی این درایو سروو با کارایی جدید کند.
کاهش زمان خرابی - ویژگی Vibration Tough Drive when با شناسایی تغییر در فرکانس رزونانس دستگاه به طور خودکار تنظیم می شود ، باعث کاهش فرسودگی قطعات مکانیکی و حفظ عملکرد مطلوب می شود. با فرسودگی اجزای مکانیکی ، عملکرد تشخیص ماشین تغییرات در قطعات ماشین (پیچ توپی ، بلبرینگ ، تسمه ها) و تغییرات در ارتعاش سیستم را تشخیص می دهد. نرم افزار MR Configurator2 داده ها را برای کمک به برنامه ریزی نگهداری پیشگیرانه تجزیه و تحلیل می کند.
کارایی دستگاه را بهبود ببخشید - سروو درایوهای MR-J4 دارای تنظیم خودکار پیشرفته One-Touch هستند که سودها و فیلترها را در زمان واقعی تنظیم می کند. در طول چرخه عمر دستگاه ، تنظیم مداوم سود را بهینه می کند تا زمان تنظیم و بیش از حد به حداقل برسد.

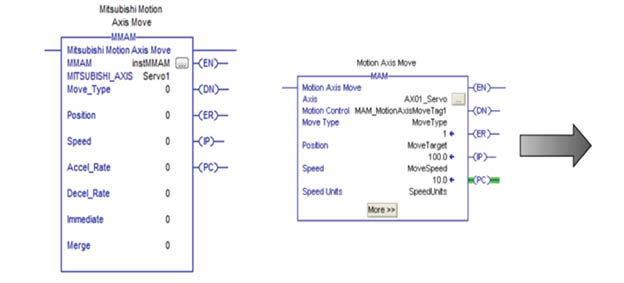

استفاده از AOI های پیکربندی شده آسان است

ارتباطات EtherCAT با MR-J4-TM Servo

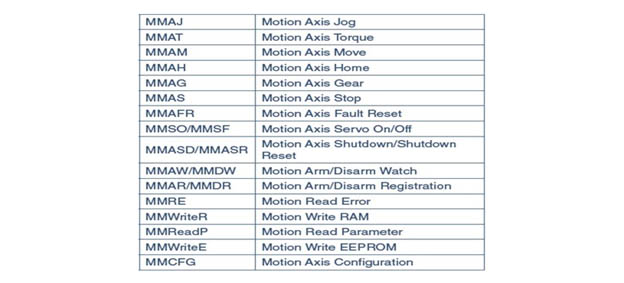

دستورالعمل های موجود :

شرکت هوشمند گستر همراه (هوگر) نمایندگی سرو درایو میتسوبیشی Mitsubishi Servo Drive (ژاپن) در ایران میباشد.
