Bernecker & Rainer

B&R Industrial Automation GmbH که در سال 1979 تأسیس شد، دارای دفتر مرکزی تحقیق و توسعه و تولید خود در اگلسبرگ، اتریش، نزدیک براونائو در ایالت اتریش علیا است.
از آن زمان، PLC های زیر توسط این شرکت توسعه و تولید شده اند:

"سری سیاه" - از سال 2005 منسوخ شده است

کنترلر کامپکت
کنترلر کوچک
کنترلر متوسط

"سری آبی" - از سال 2019 منسوخ شده است

سری 2003
سری 2005
سری 2010

X20 (درحال تولید)

این شرکت به عنوان تولید کننده فناوری اتوماسیون، در سیستم های کنترل ماشین و کارخانه، HMI و کنترل حرکت تخصص دارد. علاوه بر راه‌حل‌های کامل مقیاس‌پذیر [buzzword]، B&R اجزای جداگانه را نیز ارائه می‌دهد. طیف محصولات به سمت تولید ماشین آلات و تجهیزات است و این شرکت در زمینه اتوماسیون کارخانه و فرآیند نیز فعال است.
در جولای 2017، این شرکت توسط گروه ABB سوئیس خریداری شد

B&R 2003

سیستم B&R 2003 می تواند هم به عنوان یک سیستم کنترل کننده عمومی و هم به عنوان یک سیستم ورودی/خروجی از راه دور استفاده شود.
برای گسترش رایانه های شخصی و کنترل کننده های صنعتی از همه خانواده های سیستم B&R. سیستم های کنترل کننده توزیع شده
را نیز می توان اجرا کرد. بسیاری از رابط های مختلف برای سیستم ها و شبکه های فیلدباس بدون مشکل را تضمین می کنند

CPU

واحدهای پردازش مرکزی سیستم 2003 طیف گسترده ای از عملکرد را پوشش می دهند.
- نسبت قیمت به عملکرد بهینه با پردازش تنظیم به دست می آید
- توان، ظرفیت حافظه، رابط های ارتباطی یکپارچه و محلی
- اسلات برای ماژول های پیچی ورودی/خروجی. ال ای دی های تشخیصی به وضوح مرتب شده اند
- برای نشان دادن وضعیت کنترلر اجرا شده است. برنامه نویسی در
- یک روش یکنواخت با استفاده از B&R Automation Studio.

Bus controllers

هنگام استفاده از System 2003 به عنوان یک سیستم ورودی/خروجی راه دور، کنترلرهای باس هستند
- برای CAN bus، ETHERNET Powerlink و X2X Link در دسترس است. شبکه
- کنترلرها تجهیزات جانبی محلی را کنترل می کنند و سیگنال های ورودی/خروجی را از طریق شبکه هدایت می کنند.

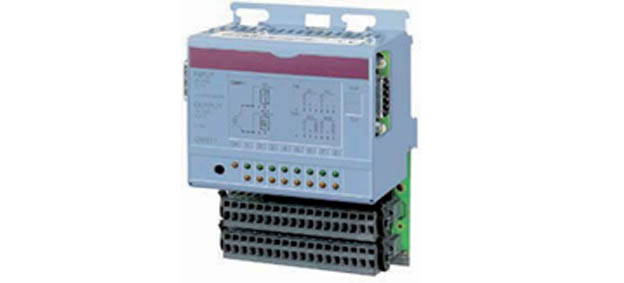

I/O modules

برای System 2003، B&R تعداد زیادی ماژول ورودی/خروجی را در انواع مختلف ارائه می دهد
- طرح ها. مقادیر آنالوگ، سیگنال های دیجیتال، تایمرها و شمارنده ها امکان انجام بسیاری از فرآیندها را فراهم می کند
- متغیرهایی که باید مدیریت شوند و محرک‌های مختلفی که باید کنترل شوند.

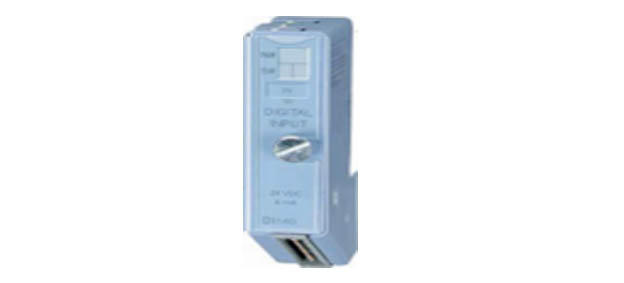

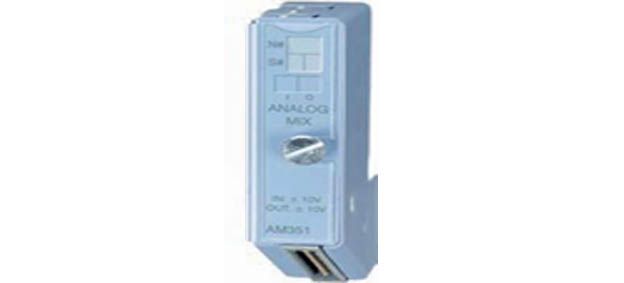

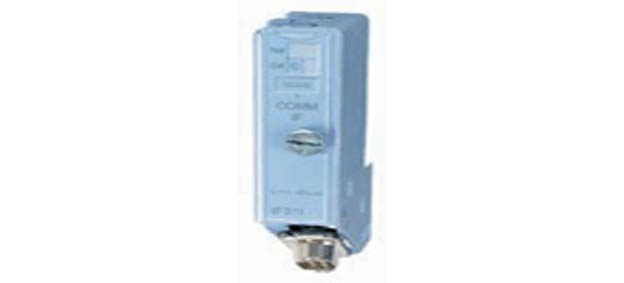

Screw-in modules

با استفاده از ماژول های با پیچ تنظیمی ، می توان سیستم 2003 را حتی بیشتر تنظیم کرد
- اتصال به سیگنال های پردازش در ماشین.
- به کانال های جداگانه اجازه می دهد تا اجزای کنترل کننده مطابق با آن بهینه شوند
- به سیگنال های در حال پردازش

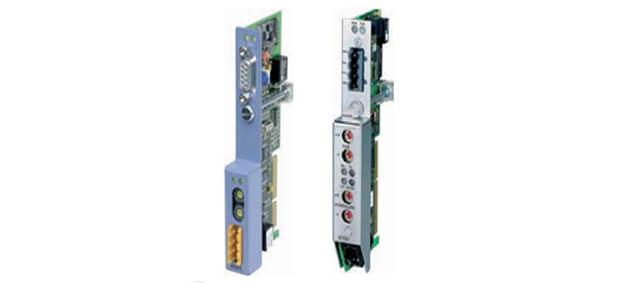

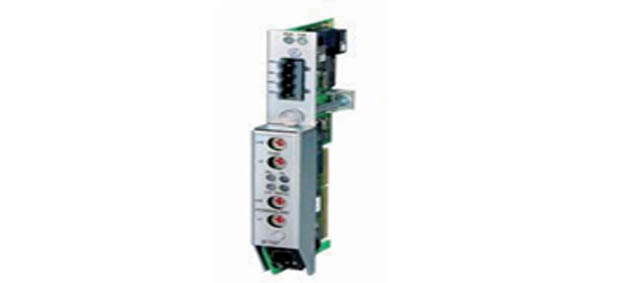

ماژول های شبکه و فیلدباس

پردازنده های سیستم 2003 به طور پیش فرض به مهم ترین رابط ها مجهز هستند. تعداد زیادی ماژول رابط اضافی برای گسترش و ارتقاء سیستم 2003 و بهبود تماس با دنیای خارج موجود است. اتصالات برای تمام شبکه های مهم و سیستم های فیلدباس وجود دارد، از اتصالات سریال ساده RS232 از طریق Profibus DP تا ETHERNET Power-link.

Bus controllers

- CPU های System 2003 به طور پیش فرض به مهم ترین رابط ها مجهز هستند.
- تعداد زیادی ماژول رابط اضافی برای گسترش در دسترس است
- و سیستم 2003 را ارتقا دهید و ارتباط با دنیای خارج را بهبود بخشید.
- اتصالات برای تمام شبکه های مهم و سیستم های fi eldbus وجود دارد، محدوده
- از اتصالات سریال ساده RS232 از طریق گذرگاه Profi DP به ETHERNET Powerlink.

نصب و تامین

از نظر مکانیکی، System 2003 مبتنی بر مفهوم رک ماژول انعطاف پذیر است.
- که امکان نصب بدون ابزار روی ریل DIN را فراهم می کند. پردازنده‌ها، ماژول‌های ورودی/خروجی، کنترل‌کننده‌های باس
- و رابط ها به سادگی یکی پس از دیگری در ماژول نصب می شوند
- دندانه دار کردن. اتصالات سیگنال سنسور و محرک را می توان از قبل تنظیم کرد
- بلوک های ترمینال پلاگین، که کار در کابینت سوئیچینگ را به حداقل می رساند. را
- منبع تغذیه سیستم 2003 به CPU ها متصل است که در انواع مختلف موجود است
- مدل های AC و DC.

کنترلر کامپکت مقرون به صرفه

کنترلرهای فشرده بسیار مقرون به صرفه را می توان با سیستم 2003 ساخت. ابعاد جمع و جور
- صرفه جویی در فضای ارزشمند در کابینت سوئیچینگ شبکه از طریق گذرگاه CAN امکان اتصال ساده اپراتور را فراهم می کند
- پانل ها، واحدهای تجسم، درایوها و سایر گروه های لوازم جانبی. CPU با عملکردهای مختلف
- کلاس ها نسبت قیمت / عملکرد بهینه را تضمین می کنند.

Remote I/O system

سیستم 2003 امکان ایجاد انعطاف پذیر ایستگاه های ورودی/خروجی راه دور در یک ماشین یا سیستم را فراهم می کند. بسیاری از شبکه ها و رابط های فیلدباس امکان اتصال به طیف کامل سیستم های اتوماسیون B&R و بسیاری از سیستم های دیگر نیز. تعداد زیادی از ماژول های مختلف پیچ در اتصالات را برای هر سیگنال سنسور یا محرک برنامه نویسی یک سیستم از راه دور هیچ تفاوتی با برنامه نویسی متمرکز ندارد سیستم.

CP570

یک CPU مبتنی بر x86 و با کارایی بالا برای System 2003 است. این CPU مخصوصاً برای برنامه‌هایی مفید است که زمان‌های چرخه کوتاه‌تری مورد نیاز است، مقادیر بسیار زیادی از داده‌ها باید پردازش شوند، یا زمانی که محاسبات ممیز شناور ضروری است.

USB و اترنت 10/100 مگابیت بر ثانیه استاندارد هستند. کارت های CompactFlash برای ذخیره برنامه ها و داده ها استفاده می شوند.
• CPU قدرتمند سازگار با x86 با پردازنده ورودی/خروجی اضافی
• اترنت 10/100 مگابیت بر ثانیه و USB
• CompactFlash به عنوان حافظه برنامه قابل جابجایی
• 1 اسلات برای ماژول های رابط aPCI

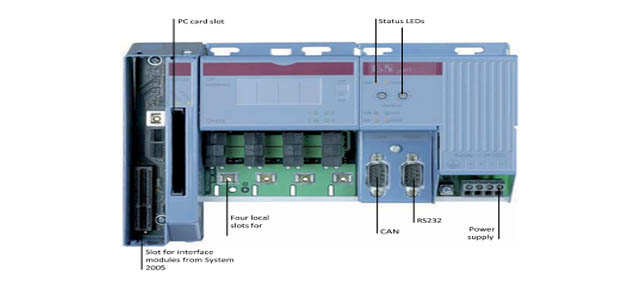

CP476-020

CPU CP476-020 محدوده عملکرد بالای سیستم 2003 را نشان می دهد. مشخصات عملکردی مشابه CP476 دارد. علاوه بر این به ماژول های توسعه برای کارت های PC و ماژول های رابط سیستم 2005 مجهز شده است. کارت‌های PC برای به‌روزرسانی نرم‌افزار یا به‌عنوان یک حافظه دستوری خارجی استفاده می‌شوند.
CPU CP476-020 دارای چهار اسلات محلی یکپارچه است. ماژول های پیچی آنالوگ یا دیجیتال برای سیگنال های ورودی/خروجی می توانند روی این اسلات ها کار کنند. CP476-020 مجهز به واحد پردازشگر زمان (TPU) برای انجام پردازش سیگنال با سرعت بالا در محدوده میکروثانیه است. برای این منظور، ماژول‌های پیچ‌دار دیجیتال با عملکردهای TPU در دسترس هستند.
CPU مجهز به رابط RS232 و CAN است. حداکثر چهار ماژول پیچی را می توان در اسلات های محلی CPU استفاده کرد.
رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود.
رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470.
• SRAM کاربر 750 کیلوبایت
• 1.5 مگابایت کاربر FlashPROM
• پردازنده ورودی/خروجی اضافی
• 2 سوئیچ شماره گره برای CAN
• مشخصات عملکردی مشابه CP476
• ماژول توسعه برای کارت های PC
• ماژول توسعه برای ماژول های رابط System 2005 (IF6xx)

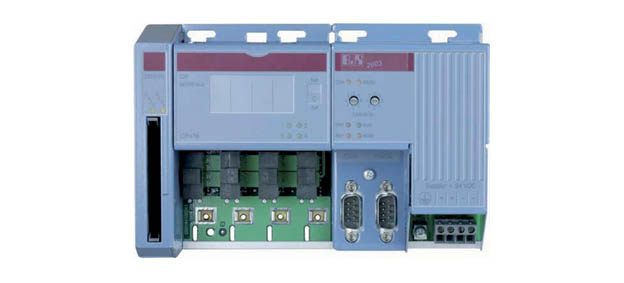

CP476-010

CPU CP476-010 محدوده عملکرد بالای سیستم 2003 را نشان می دهد. مشخصات عملکردی مشابه CP476 دارد. با این حال، مجهز به یک ماژول توسعه برای کارت های PC است. کارت‌های PC برای به‌روزرسانی نرم‌افزار یا به‌عنوان یک حافظه دستوری خارجی استفاده می‌شوند.
CPU CP476-010 دارای چهار اسلات محلی یکپارچه است. ماژول‌های پیچی آنالوگ یا دیجیتال برای سیگنال‌های ورودی/خروجی می‌توانند روی این شکاف‌ها کار کنند. CP476-010 مجهز به واحد پردازشگر زمان (TPU) برای انجام پردازش سیگنال با سرعت بالا در محدوده میکروثانیه است. برای انجام این کار، ماژول‌های دیجیتالی پیچ‌دار با عملکرد TPU در دسترس هستند.
CPU مجهز به رابط RS232 و CAN است. حداکثر چهار ماژول پیچی را می توان در اسلات های محلی CPU استفاده کرد.
رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود.
رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470.
ظرفیت حافظه برای پاسخگویی به نیازهای روزافزون برنامه ها افزایش یافته است.
• SRAM کاربر 750 کیلوبایت
• 1.5 مگابایت کاربر FlashPROM
• پردازنده ورودی/خروجی اضافی
• 2 سوئیچ شماره گره برای CAN
• مشخصات عملکردی مشابه CP476
• ماژول توسعه برای کارت های PC

CP476

CPU CP476 محدوده عملکرد بالای سیستم 2003 را نشان می دهد. افزایش فرکانس ساعت و ادغام یک پردازنده ورودی/خروجی جداگانه منجر به افزایش 50 درصدی عملکرد می شود در حالی که سرعت پردازش ارزش آنالوگ در ماژول های پیچی محلی را در مقایسه با CP474.
CPU CP476 دارای چهار اسلات محلی یکپارچه است. ماژول های پیچی آنالوگ یا دیجیتال برای سیگنال های ورودی/خروجی می توانند روی این شکاف ها کار کنند. CP476 مجهز به یک واحد پردازشگر زمان (TPU) برای انجام پردازش سیگنال با سرعت بالا در محدوده میکروثانیه است. برای انجام این کار، ماژول‌های دیجیتالی پیچ‌دار با عملکرد TPU در دسترس هستند.
CPU مجهز به رابط RS232 و CAN است. حداکثر چهار ماژول پیچی را می توان در اسلات های محلی CPU استفاده کرد.
رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود.
رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470.
ظرفیت حافظه برای پاسخگویی به نیازهای روزافزون برنامه ها افزایش یافته است.
• SRAM کاربر 750 کیلوبایت
• 1.5 مگابایت کاربر FlashPROM
• پردازنده ورودی/خروجی اضافی
• 2 سوئیچ شماره گره برای CAN

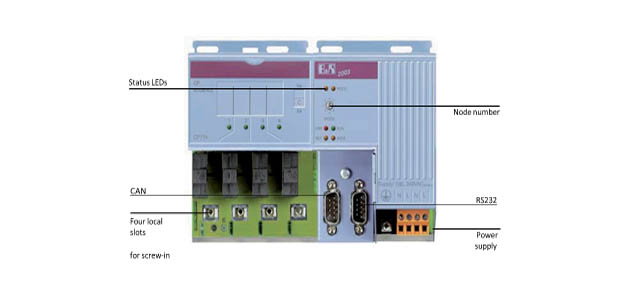

CP774

CPU CP774 دارای چهار اسلات محلی یکپارچه است. ماژول های پیچی آنالوگ یا دیجیتال برای سیگنال های ورودی/خروجی می توانند روی این شکاف ها کار کنند. CP774 مجهز به واحد پردازشگر زمان (TPU) برای انجام پردازش سیگنال با سرعت بالا در محدوده میکروثانیه است. برای انجام این کار، ماژول‌های دیجیتالی پیچ‌دار با عملکرد TPU در دسترس هستند.
CPU مجهز به رابط RS232 و CAN است. حداکثر چهار ماژول پیچی را می توان در اسلات های محلی CPU استفاده کرد.
رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود.
رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470.
بافر داده و عملکرد غیرفرار ساعت بیدرنگ توسط باتری لیتیومی ارائه شده تضمین شده است.
CPU CP774 بر اساس CP474 با منبع تغذیه 100 تا 240 VAC ساخته شده است.
• SRAM کاربر 100 کیلوبایت
• FlashPROM کاربر 512 کیلوبایت
• رابط RS232 و CAN
• 4 اسلات محلی برای ماژول های پیچی
• بهره برداری از 8 ماژول I/O
• ولتاژ تغذیه 100 - 240 VAC

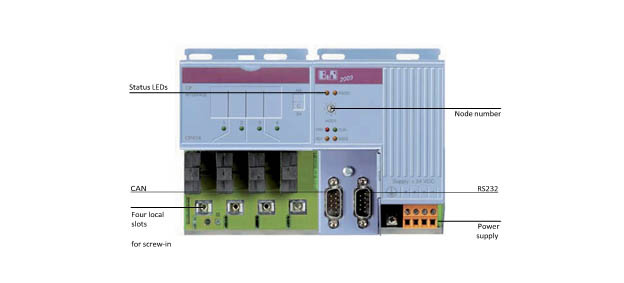

CP474

CPU CP474 دارای چهار اسلات محلی یکپارچه است. ماژول های پیچی آنالوگ یا دیجیتال برای سیگنال های ورودی/خروجی می توانند روی این شکاف ها کار کنند. CP474 مجهز به یک واحد پردازشگر زمان (TPU) برای انجام پردازش سیگنال با سرعت بالا در محدوده میکروثانیه است. برای انجام این کار، ماژول‌های دیجیتالی پیچ‌دار با عملکرد TPU در دسترس هستند.
CPU مجهز به رابط RS232 و CAN است. حداکثر چهار ماژول پیچی را می توان در اسلات های محلی CPU استفاده کرد.
رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود.
رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470.
بافر داده و عملکرد غیرفرار ساعت بیدرنگ توسط باتری لیتیومی ارائه شده تضمین شده است.
• SRAM کاربر 750 کیلوبایت
• FlashPROM کاربر 512 کیلوبایت
• رابط RS232 و CAN
• 4 اسلات محلی برای ماژول های پیچی
• بهره برداری از 8 ماژول I/O

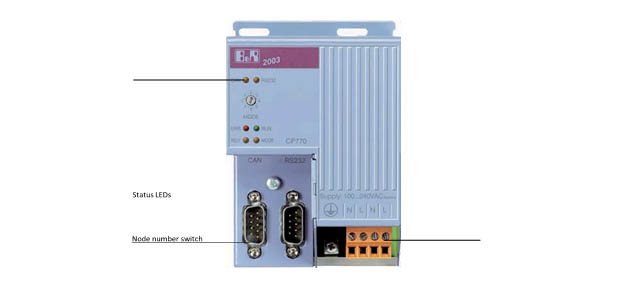

CP770

CPU CP770 برای سیستم 2003 در کلاس عملکرد متوسط قرار دارد. مجهز به یک رابط RS232 و CAN است.
رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود.
رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470.
CPU CP770 مطابق با CP470 با منبع تغذیه 100 تا 240 VAC است.
• SRAM کاربر 100 کیلوبایت
• 256 کیلوبایت کاربر FlashPROM
• رابط RS232 و CAN
• بهره برداری از 8 ماژول I/O
• منبع تغذیه 100 - 240 VAC

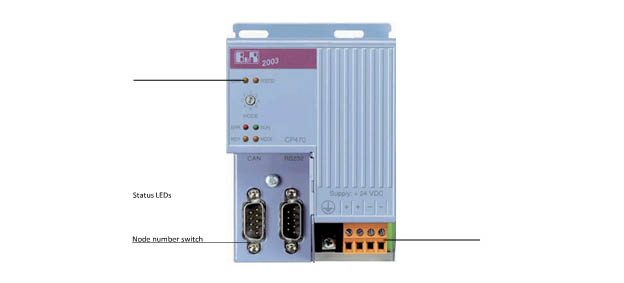

CP470

CPU CP470 برای سیستم 2003 در کلاس عملکرد متوسط قرار دارد. مجهز به یک رابط RS232 و CAN است.
رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود.
رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470.
بافر داده و عملکرد غیرفرار ساعت بیدرنگ توسط باتری لیتیومی ارائه شده تضمین شده است.
• SRAM کاربر 350 کیلوبایت
• FlashPROM کاربر 512 کیلوبایت
• رابط RS232 و CAN
• بهره برداری از 8 ماژول I/O

CP430

CPU CP430 در پایین ترین کلاس کارایی سیستم 2003 قرار دارد. مجهز به یک رابط RS232 و CAN است. رابط RS232 در درجه اول برای برنامه نویسی CPU در نظر گرفته شده است. همچنین می تواند به عنوان یک رابط عمومی برای اتصال واحدهای تجسم، چاپگرها یا بارکدخوان ها استفاده شود. رابط فیلدباس CAN برای برقراری ارتباط با سایر سیستم‌های کنترلی و برای گسترش از راه دور ورودی‌ها و خروجی‌ها با اجزای سیستم 2003 و کنترل‌کننده باس CAN، به عنوان مثال، استفاده می‌شود. EX470. بافر داده و عملکرد غیرفرار ساعت بیدرنگ توسط باتری لیتیومی ارائه شده تضمین شده است. • SRAM کاربر 100 کیلوبایت • 256 کیلوبایت کاربر FlashPROM • رابط RS232 و CAN • بهره برداری از 4 ماژول I/O

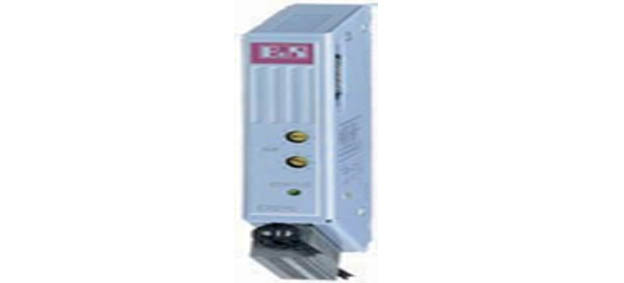

EX270

کنترلر باس EX270 رابط ارتباطی با گذرگاه CAN برای سیستم ورودی/خروجی راه دور است.
• مقداردهی اولیه - از روشن شدن تا عملیات فعال در شبکه
• ارزیابی و ارسال حالت های ورودی
• ارسال چرخه ای یا رویداد محور

وضعیت ورودی
• دریافت و تعویض خروجی ها
• رفتار خطای تعریف شده برای شبکه
تصادفات و اختلالات محلی
تنظیم و تغییر پارامترهای عملیاتی را می توان با یک دستورالعمل خاص که از یک مشتری CAN (master) ارسال می شود یا با استفاده از حافظه پیکربندی انجام داد
.

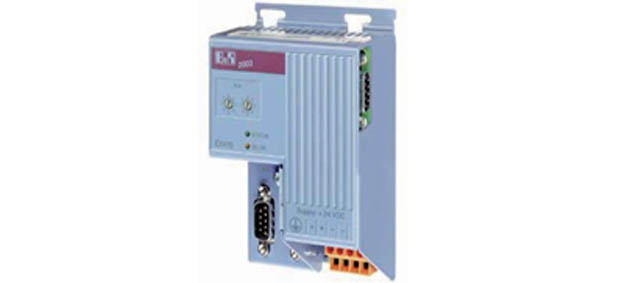

EX470

کنترلر باس EX470 رابط ارتباطی با گذرگاه CAN برای یک سیستم ورودی/خروجی راه دور است.
• مقداردهی اولیه - از روشن شدن تا عملیات فعال در شبکه
• ارزیابی و ارسال حالت های ورودی
• ارسال چرخه ای یا رویداد محور وضعیت ورودی
• دریافت و تعویض خروجی ها
• رفتار خطای تعریف شده برای شبکه
تصادفات و اختلالات محلی
تنظیم و تغییر پارامترهای عملیاتی را می توان با یک دستورالعمل خاص که از یک مشتری CAN (master) ارسال می شود یا با استفاده از حافظه پیکربندی انجام داد.

EX770

کنترلر باس EX770 رابط ارتباطی با CANBus برای سیستم ورودی/خروجی دوردست است.
• مقداردهی اولیه - از روشن شدن تا عملیات فعال در شبکه
• ارزیابی و ارسال حالت های ورودی
• ارسال چرخه ای یا رویداد محور وضعیت ورودی
• دریافت و تعویض خروجی ها
• رفتار خطای تعریف شده برای شبکه
تصادفات و اختلالات محلی
• منبع تغذیه 100 - 240 VAC
تنظیم و تغییر پارامترهای عملیاتی را می توان با یک دستورالعمل خاص که از یک مشتری CAN (master) ارسال می شود یا با استفاده از حافظه پیکربندی انجام داد.

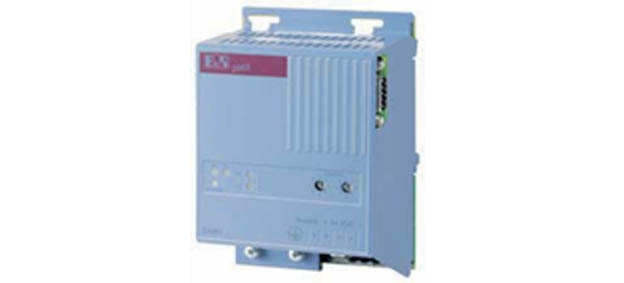

EX481

ورودی/خروجی از راه دور را می توان به یک وصل کرد
- شبکه پاورلینک اترنت با استفاده از کنترلر باس ETHERNET Powerlink EX481.
- Nitialization - از روشن شدن تا عملیات فعال در شبکه
- ارزیابی و ارسال حالت های ورودی
- دریافت و تعویض خروجی ها
- رفتار خطای تعریف شده برای شبکه
- بهم ریختگی و اختلالات محلی

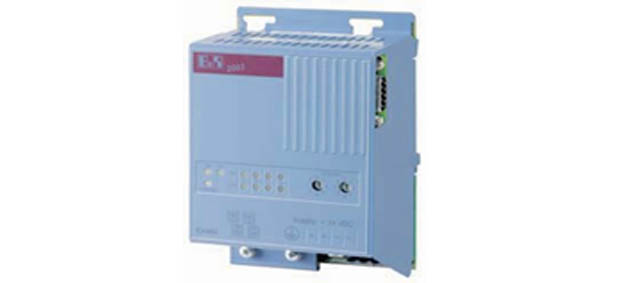

EX484

ورودی/خروجی از راه دور را می توان به یک وصل کرد
- شبکه پاورلینک اترنت با استفاده از
- کنترلر باس ETHERNET Powerlink EX484.
- توان خروجی برای ماژول های ورودی/خروجی و ماژول های پیچی
- مقداردهی اولیه - از روشن شدن تا عملیات فعال در شبکه
- ارزیابی و ارسال حالت های ورودی
- دریافت و تعویض خروجی ها
- رفتار خطای تعریف شده برای شبکه
- تصادفات و اختلالات محلی
- هاب 4x یکپارچه

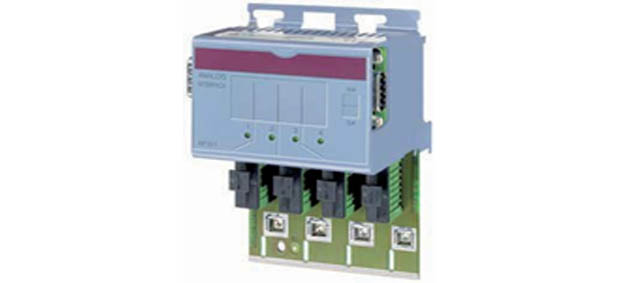

AF101

ماژول‌های پیچ‌دار یا روی شیارهای محلی CPU یا روی ماژول آداپتور قرار می‌گیرند و سپس محکم در جای خود پیچ می‌شوند. اطلاعات مربوط به اینکه کدام ماژول‌های پیچ‌دار را می‌توان با ماژول آداپتور کار کرد را می‌توان در این قسمت یافت

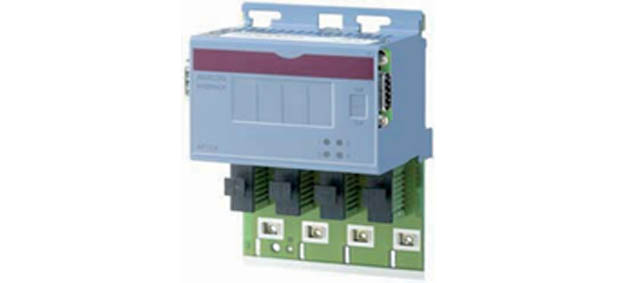

AF104

ماژول‌های پیچ‌دار یا روی شیارهای محلی CPU یا روی ماژول آداپتور قرار می‌گیرند و سپس محکم در جای خود پیچ می‌شوند.
اطلاعاتی در مورد اینکه کدام ماژول های پیچی را می توان با آداپتور کار کرد
Dimensions System 2003 تک عرض دمای عملیاتی
ماژول را می توان در داده های فنی ماژول پیچ دار پیدا کرد.
نصب افقی نصب عمودی
ماژول آداپتور AF104 عملکرد آنالوگ سیستم 2003 را افزایش می دهد

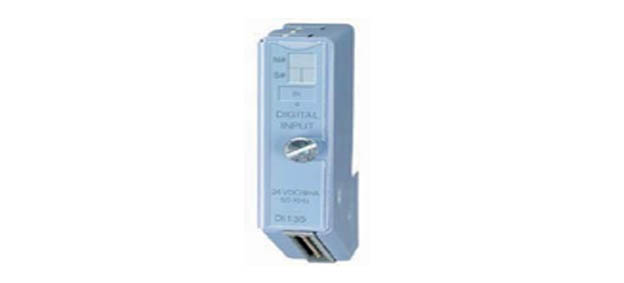

DI135

ماژول ورودی دیجیتال DI135 یک ماژول پیچی برای System 2003 و Power Panel است.
می توان از آنها برای کارهای زیر استفاده کرد:
- توابع TPU
- شمارش و اندازه گیری سیگنال های دیجیتال (فرکانس اندازه گیری داخلی 4 مگاهرتز)
- اندازه گیری ورودی
- اندازه گیری فرکانس
- عملکرد رمزگذار افزایشی
- واکنش به رویدادهای ورودی در محدوده µs
- حفاظت خروجی حفاظت از قطبیت معکوس، حفاظت از اتصال کوتاه
- نظارت بر وضعیت شمارنده محلی با کنترل خروجی مستقیم

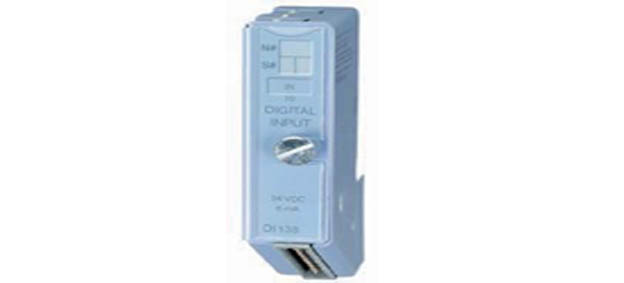

DI138

ماژول ورودی دیجیتال DI138 یک ماژول پیچی برای System 2003 و Power Panel است. دارای 10 ورودی برای
شکل سیگنال پالس موج مربعی جداسازی الکتریکی
VDC که دو عدد از آنها مجهز به عملکرد شمارنده هستند. علاوه بر این، ماژول مجهز به ولتاژ تغذیه است.

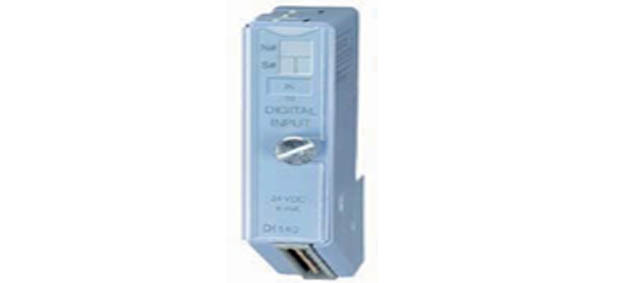

DI140

ماژول ورودی دیجیتال DI140 یک ماژول پیچی برای System 2003 و Power Panel است. دارای 10 ورودی برای ولتاژ 24 VDC که 4 عدد از آن ها مجهز به عملکرد شمارنده هستند.
برای این، بین شمارنده رویداد و رمزگذار حالت های عملیاتی تفاوت وجود دارد. DI140 همچنین عملکردهای TPU و نظارت بر ولتاژ منبع تغذیه را ارائه می دهد.

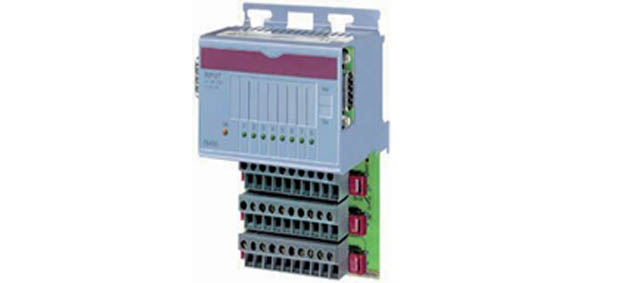

DI435

ماژول ورودی دیجیتال با 8 کانال 24 VDC

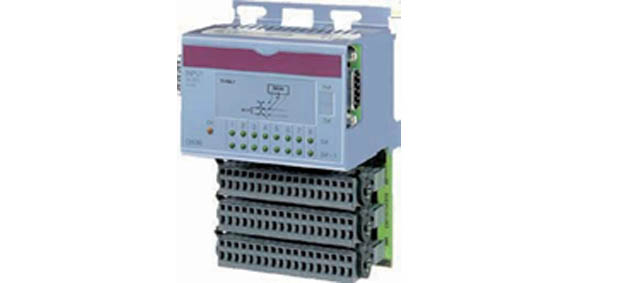

DI439.7

ماژول ورودی دیجیتال با 16 کانال، 24 VDC

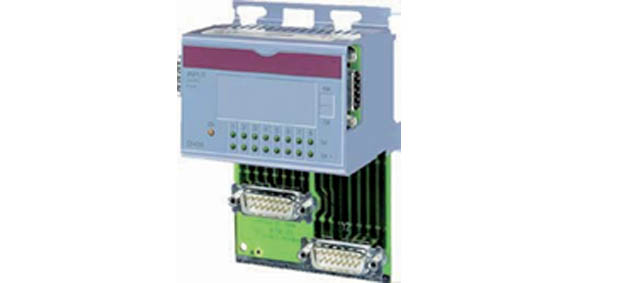

DI439.72

ماژول ورودی دیجیتال با 16 کانال 24VDC
کانکتورهای DSUB برای اتصال I/O

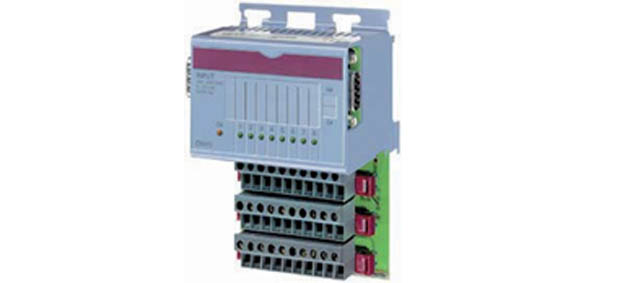

DI645

ماژول ورودی دیجیتال با 8 کانال 100 - 240 VAC

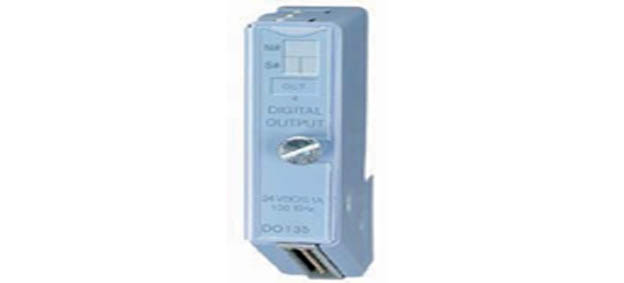

DO135

DO135 یک حالت خروجی 4 کاناله است.
اول حالت کار می تواند به طور جداگانه برای هر خروجی تنظیم شود. حالت های عملیاتی زیر در دسترس هستند:
ماژول آداپتور اسلات، CPU با اسلات های محلی برای ماژول های پیچی سیستم 2003 دمای عملیاتی
روشن/خاموش دوره ای خروجی ها؛ نسبت عرض پالس، طول دوره و وضوح قابل تنظیم است
عملیات TPU؛ برای پردازش سیگنال با سرعت بالا؛ خروجی ها با TPU کنترل می شوند
توابع ویژه
ولتاژ تغذیه برای اطمینان از محدوده معتبر آزمایش می شود
(10.5 VDC < ما < 30 VDC) کانال ها مجهز به قطع برق قابل خواندن هستند.

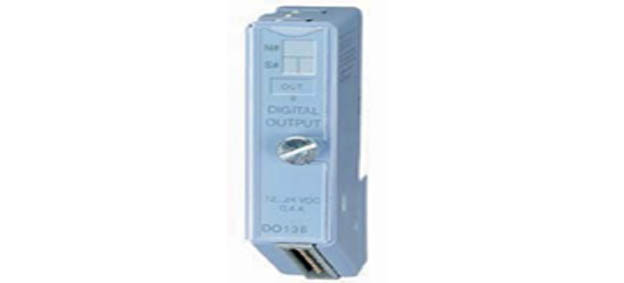

DO138

ماژول خروجی دیجیتال DO138 یک ماژول پیچی برای System 2003 و Power Panel با 8 خروجی است.

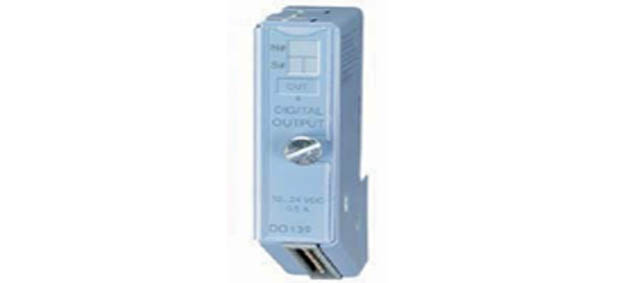

DO139

ماژول خروجی دیجیتال 8 کاناله DO139 ایزوله الکتریکی را می توان به صورت Highside یا Lowside یا به عنوان خروجی فشار/کشش برای کنترل موتورهای DC با ولتاژ نامی 12 تا 24 VDC سیم کشی کرد.
عملکرد معمولی و حالت TPU ممکن است.
ماژول آداپتور اسلات، CPU با شکاف های محلی برای ماژول های پیچی سیستم 2003
توابع TPU

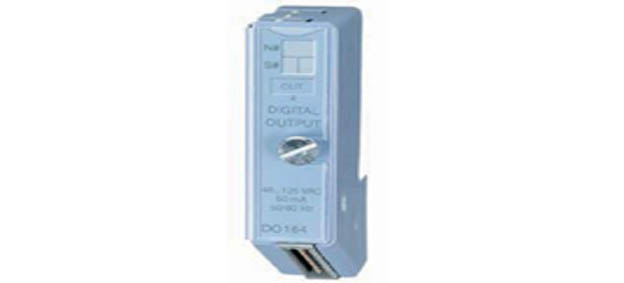

DO164

ماژول پیچی DO164 مجهز به چهار کانال خروجی است. عادت دارد
فرکانس نامی 48 تا 63 هرتز
برای کنترل زاویه فاز تریاک های قدرت، پالس های احتراق (کوپلر تریاک) را ارسال کنید.

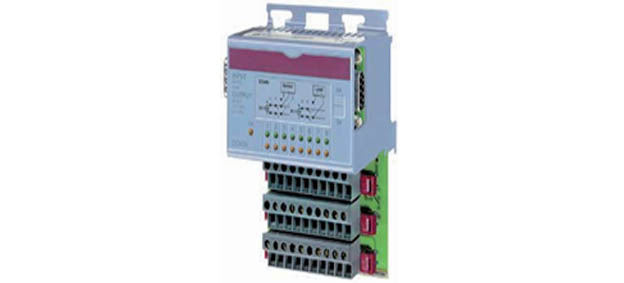

DO435

با این ماژول، هر کانال را می توان به عنوان ورودی یا خروجی پیکربندی کرد. هر بار که ماژول روشن می شود، تمام کانال ها به عنوان ورودی پیکربندی می شوند.

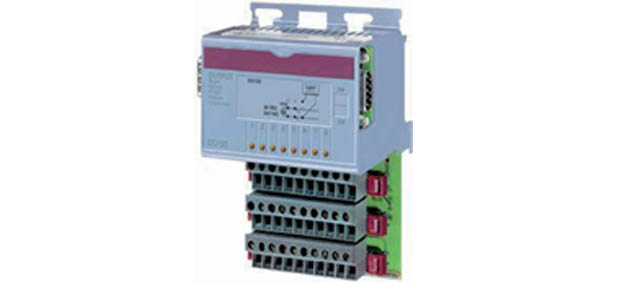

DO720

ماژول ورودی دیجیتال با 8 کانال،
240 VAC / 30 VDC

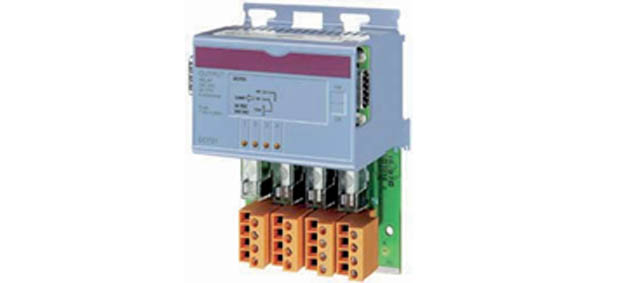

DO721

ماژول ورودی دیجیتال با 4 کانال، 240 VAC / 24 VDC.

DO722

ماژول پیچی DO164 مجهز به چهار کانال خروجی است. عادت دارد
فرکانس نامی 48 تا 63 هرتز
برای کنترل زاویه فاز تریاک های قدرت، پالس های احتراق (کوپلر تریاک) را ارسال کنید.

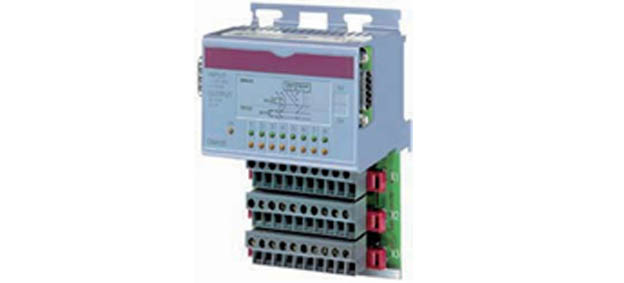

DM435

ماژول ورودی/خروجی دیجیتال با 8 کانال، 24 VDC

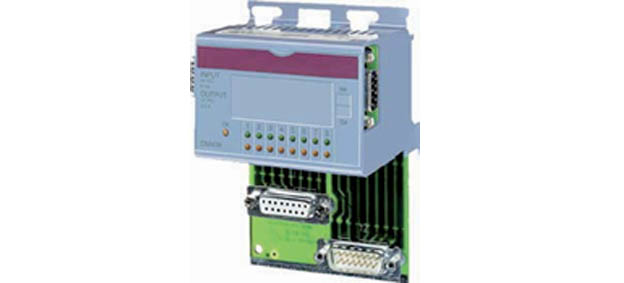

DM438

ماژول ورودی/خروجی دیجیتال با 8 کانال 24VDC
کانکتور D'SUB برای اتصال I/O

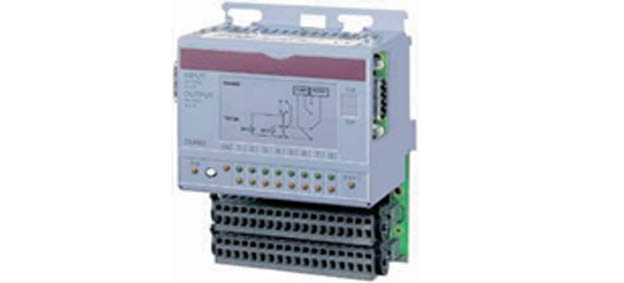

DM465

ماژول ورودی/خروجی دیجیتال با 16 کانال، 24 VDC

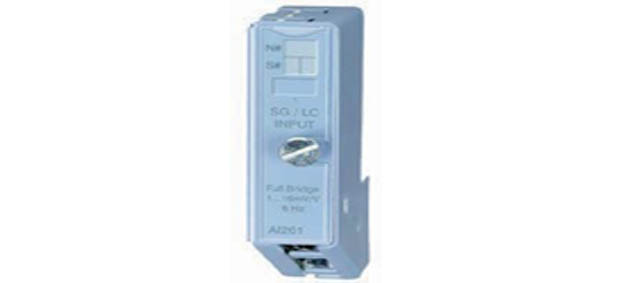

AI261

ماژول ورودی آنالوگ AI261 است مجهز به ورودی برای ارزیابی کرنش سنج تمام پل. یک کرنش سنج تمام پل را می توان برای کارهای زیر استفاده کرد:
- نیرو سنج
- الاستیسیته سنج
- سلول بارگذاری
- فشار سنج
- کرنش سنج
- دستگاه اندازه گیری گشتاور

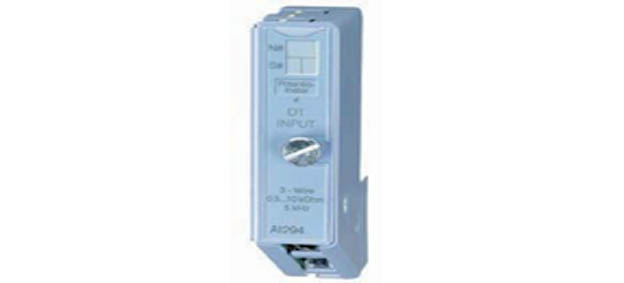

AI294

AI294 یک ماژول ورودی آنالوگ 4 کاناله است. برای ارزیابی جابجایی سنج پتانسیومتر استفاده می شود.
برای هر کانالی می توان مقدار آستانه تعریف کرد. ارزیابی با استفاده از ثبت وضعیت ماژول انجام می شود.

AI354

ماژول ورودی آنالوگ چهار کاناله
± 10 ولت

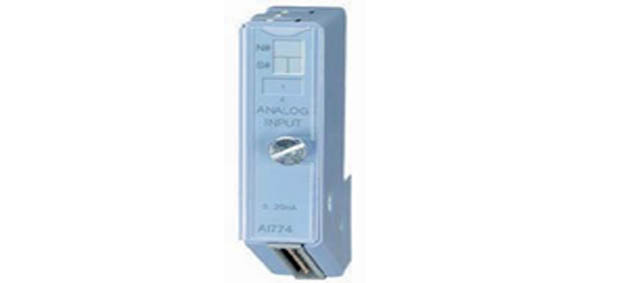

AI774

ماژول ورودی آنالوگ چهار کانال، 0 تا 20 میلی آمپر

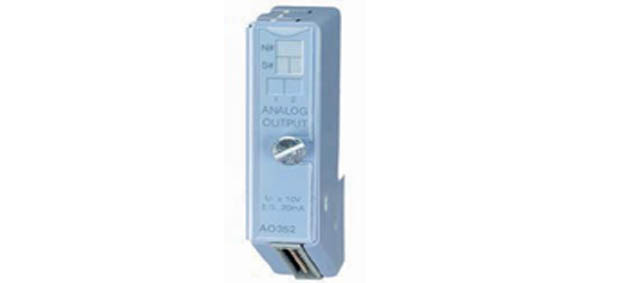

AO352

ماژول خروجی آنالوگ دو کاناله ± 10 ولت یا 0 به 20 میلی آمپر

AM351

ماژول ورودی/خروجی آنالوگ هر کدام با یک کانال، ± 10 ولت

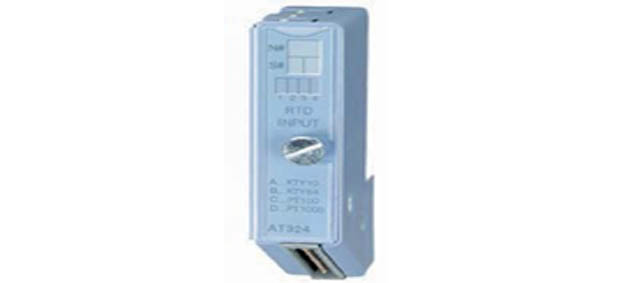

AT324

ماژول پیچی AT324 مجهز به چهار کانال ورودی است. برای ارزیابی مقادیر اندازه گیری شده برای سنسورهای دمای PT100، PT1000، KTY10-6 و KTY84-130 استفاده می شود.

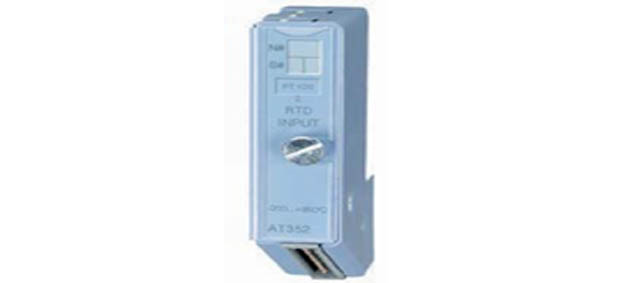

AT352

ماژول پیچی AT352 مجهز به دو کانال ورودی است. برای ارزیابی مقادیر اندازه گیری شده برای سنسورهای دمای PT100 استفاده می شود

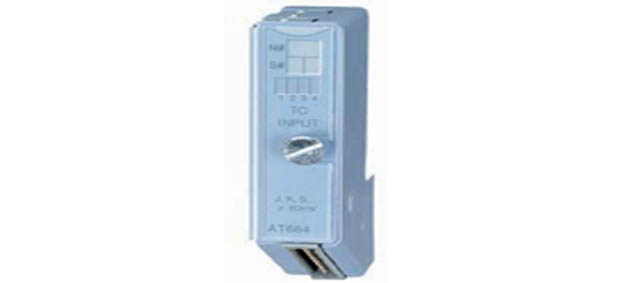

AT664

ماژول ورودی آنالوگ AT664 ورودی ها را با زمان چرخه ثابت اسکن می کند. هر ماژول را می توان به صورت جداگانه روی یک نوع سنسور خاص تنظیم کرد. محاسبه خودکار ترموکوپل و اندازه گیری مقدار خام را می توان بدون محدودیت ترکیب کرد.

Combination Module

ماژول ورودی/خروجی جهانی با 8 ورودی دیجیتال، 8 خروجی دیجیتال، 2 ورودی آنالوگ، 2 خروجی آنالوگ و عملکردهای ویژه.

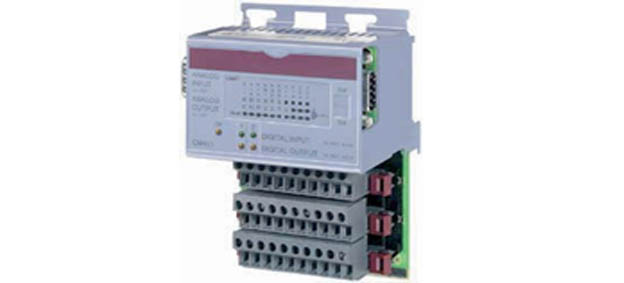

CM411

ماژول ورودی/خروجی جهانی با 3 ورودی دیجیتال، 2 خروجی دیجیتال، 3 ورودی آنالوگ، 3 خروجی آنالوگ و عملکردهای ویژه.

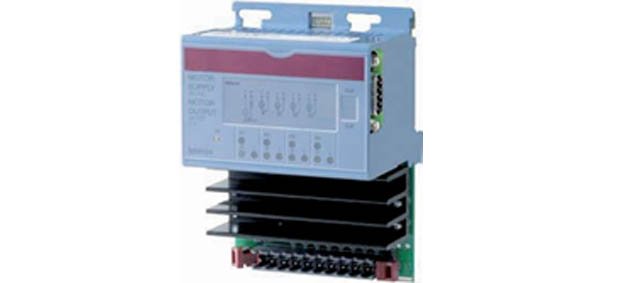

Motor Module

ماژول موتور عمدتاً برای ترکیبات محرک موتور با یا بدون کلاچ اصطکاکی لغزشی استفاده می شود. هر موتور 24 VDC را می توان در صورت تامین جریان های مشخص شده استفاده کرد. ماژول دارای یک مقاومت ترمز یکپارچه نیست، به این معنی که عملکرد ژنراتور یک موتور می تواند باعث افزایش بیش از حد ولتاژ تغذیه شود. بنابراین، این نوع عملیات باید به طور مکانیکی جلوگیری شود. این ماژول برای استفاده به‌عنوان یک جایگزین بسیار فشرده برای چهار ترکیب استارت موتور معکوس در این محدوده عملکرد، به‌ویژه برای عملکرد غیرمتمرکز، به‌طور بهینه مناسب است.
ماژول موتور MM424 برای
کنترل دیجیتال تا چهار موتور DC با ولتاژ نامی 24 VDC در جریان نامی حداکثر. 2 الف. امکانات زیر برای موتور موجود است:
• سوئیچ از طریق 24 VDC: موتور در حال کار است
• تغییر قطب مثبت و منفی: موتور تغییر جهت می دهد
• مثبت و منفی باز:
موتور آزاد می شود یا می چرخد
• مثبت و منفی متصل: موتور خود را ترمز می کند
• برای افزایش جریان نامی، خروجی ها را می توان به صورت موازی تغییر داد.
• ماژول به صورت دیجیتالی کنترل می شود.

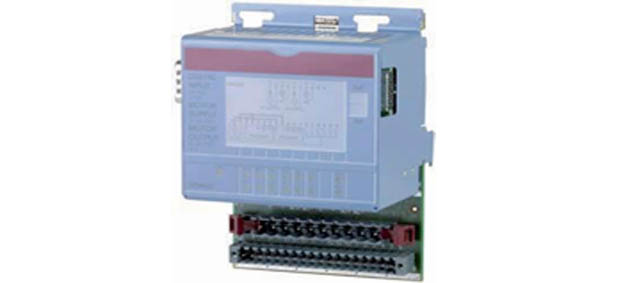

Motor Bridge Module

ماژول پل موتور MM432 برای کنترل دو موتور DC با ولتاژ نامی 10 - 24 VDC در جریان نامی تا 4 A استفاده می شود. همچنین ماژول به دو کانال ABR و همچنین شش ورودی دیجیتال برای ایجاد وظایف موقعیت یابی ساده مجهز شده است. . هر موتور با یک پل کامل (H-bridge) کنترل می شود. بنابراین موتورها را می توان در هر دو جهت حرکت داد. هر شاخه پل دارای ولتاژ تغذیه مخصوص به خود است. مزیت این کار این است که می توان از دو موتور مختلف با ولتاژهای متفاوت استفاده کرد. هر کانال دارای اندازه گیری جریان، اندازه گیری ولتاژ تغذیه-
و شناسایی اتصال کوتاه به زمین و ولتاژ تغذیه مثبت. کنترل موتور بدون نویز با استفاده از سیگنال PWM 16 کیلوهرتز انجام می شود.
یک پردازنده محلی، ارتباطات، پردازش ورودی دیجیتال ABR و کنترل هر دو موتور را با سیگنال PWM و اندازه‌گیری‌های آنالوگ انجام می‌دهد.

IF311

ماژول رابط RS232

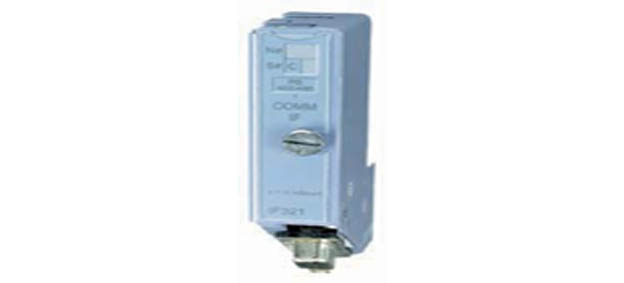

IF321

ماژول رابط RS485/RS422

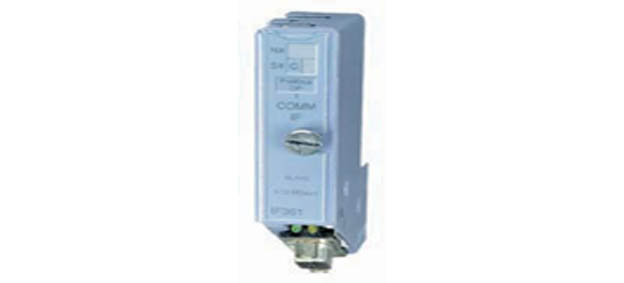

IF361

ماژول رابط DP Profibus

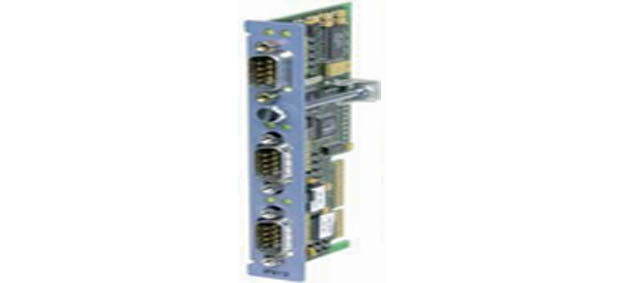

IF613

ماژول رابط سه گانه RS232
RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

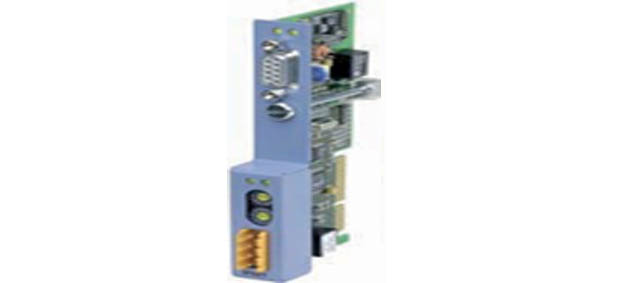

IF621

ماژول ترکیبی با CAN و RS485/RS422
برنامه نویسی سفارشی RS485/RS422

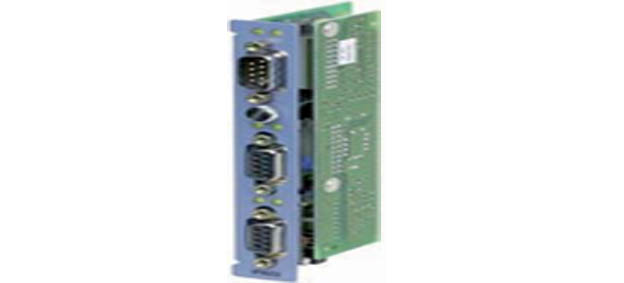

IF622

ماژول چند رابط سریال با RS232 و دو RS485/RS422
RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

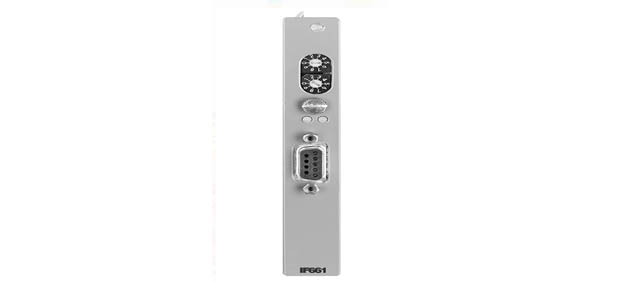

IF661

رابط Slave پروفیباس DP

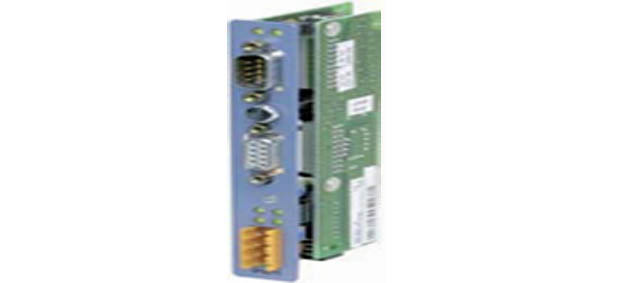

IF671

ماژول چند رابط با CAN، RS232، x RS485/RS422 RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

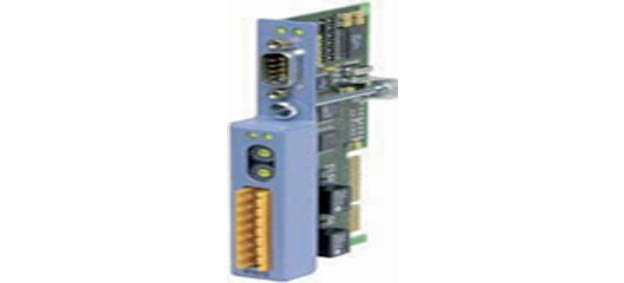

IF672

اتصال CAN دوگانه RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

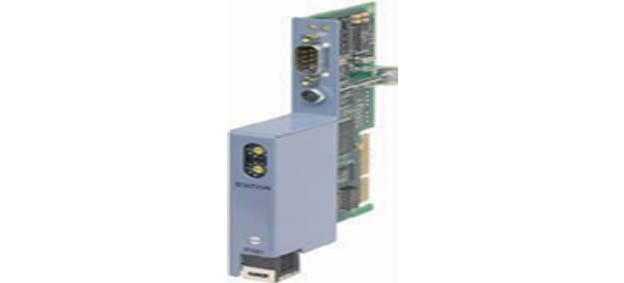

IF681.86

رابط اترنت 10 مگابیت بر ثانیه با اتصال RJ45 RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

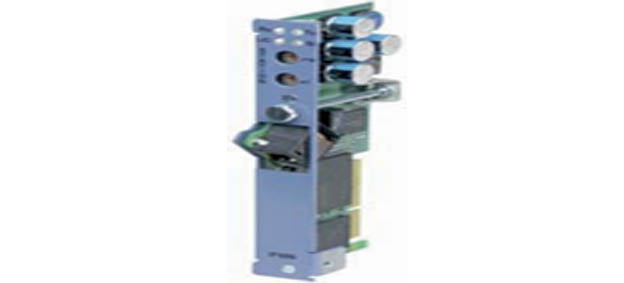

IF686

پاورلینک اترنت برای برآورده کردن بالاترین نیازهای بلادرنگ اتصال RJ45 گره مدیریت یا کنترل شده

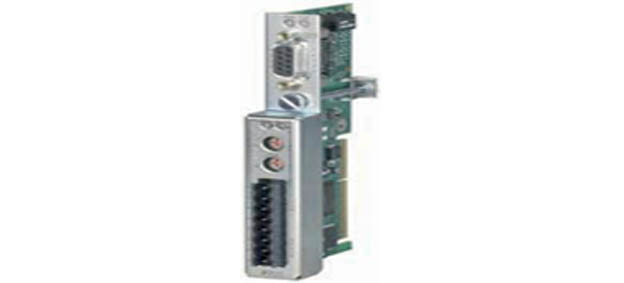

IF722

اتصال CAN Bus
RS485/RS422 در DSUB
RS485 روی کانکتور چند نقطه ای

IF761

اتصال برده profibus DP RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

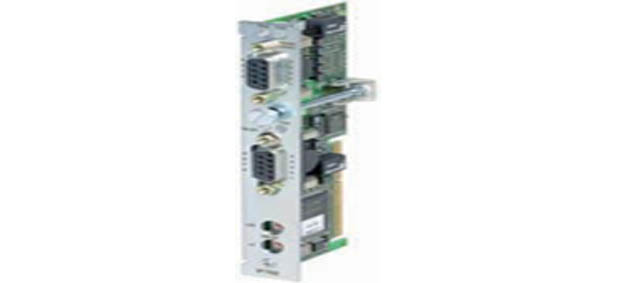

IF762

اتصال برده Profibus DP
پیکربندی RS485/RS422 برای کاربر امکان پذیر است

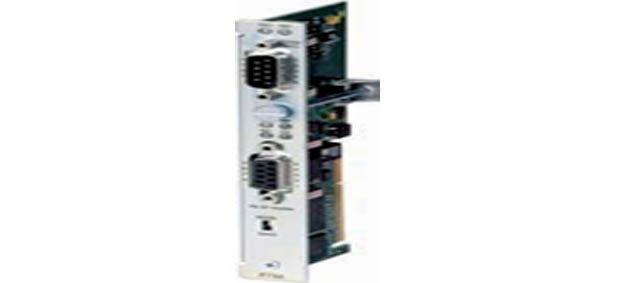

IF766

اتصال اصلی Profibus DP
RS232 می تواند به عنوان یک رابط آنلاین استفاده شود

IF771

اتصال Bus CAN به عنوان یک رابط واحد

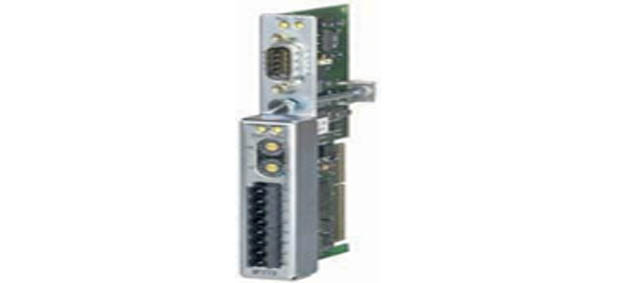

IF772

اتصال دو باس CAN
RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

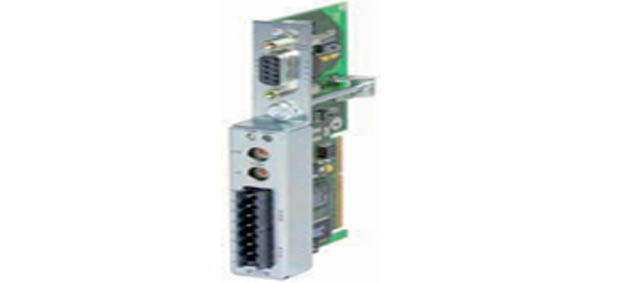

IF779

ماژول چند رابط
به عنوان مثال. برنامه های محور از طریق گذرگاه CAN
به عنوان مثال. I/O پرسرعت از طریق لینک X2X

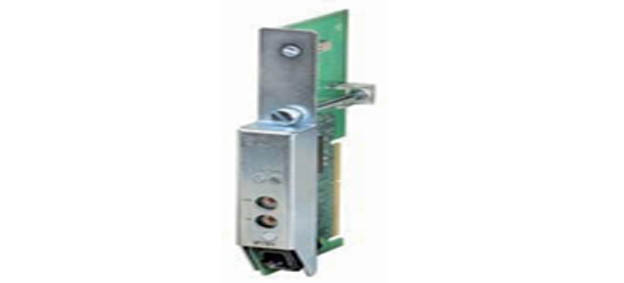

IF781

اترنت 10/100 مگابیت بر ثانیه به عنوان یک رابط واحد

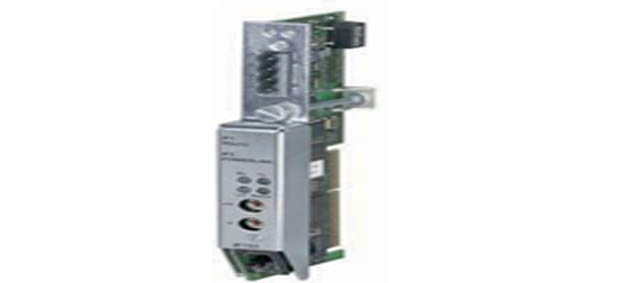

IF782

پاورلینک اترنت برای ارتباطات اترنت بلادرنگ
RS485 روی کانکتور چند نقطه ای

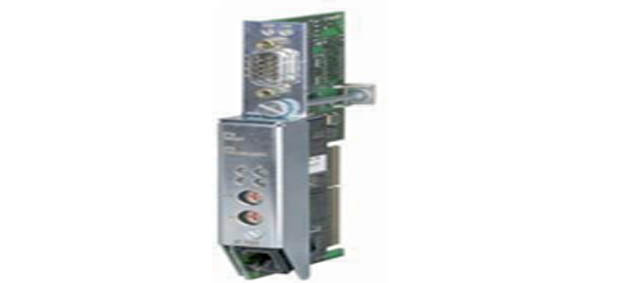

IF786

ماژول چند رابط پاورلینک اترنت برای ارتباطات اترنت بلادرنگ RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

IF787

ماژول رابط با CAN Busو پاورلینک اترنت

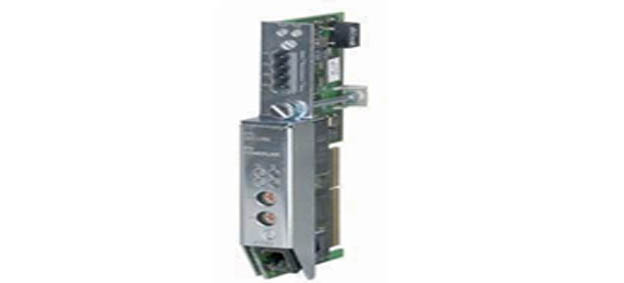

IF789

اتصال مستقیم ETHERNET Powerlink برای ورودی/خروجی پرسرعت

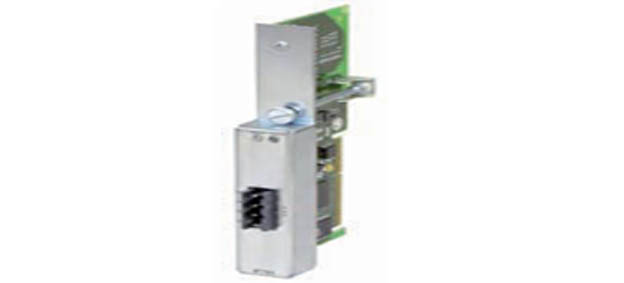

IF791

اتصال لینک X2X

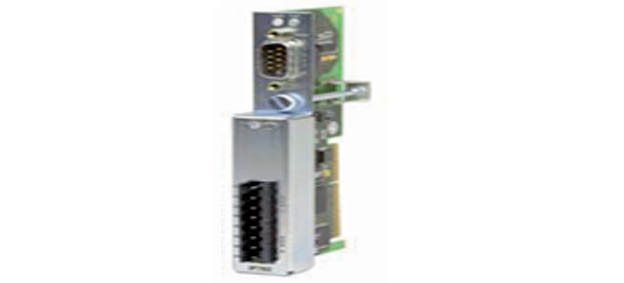

IF792

اتصال دوگانه X2X Link RS232 را می توان به عنوان یک رابط آنلاین پیکربندی کرد

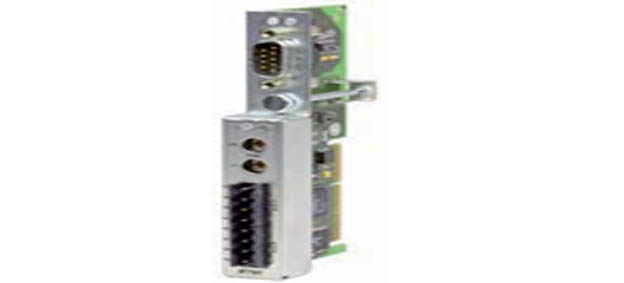

IF797

اتصال X2X رابط اتوبوس CAN RS232را می توان به عنوان یک رابط آنلاین پیکربندی کرد

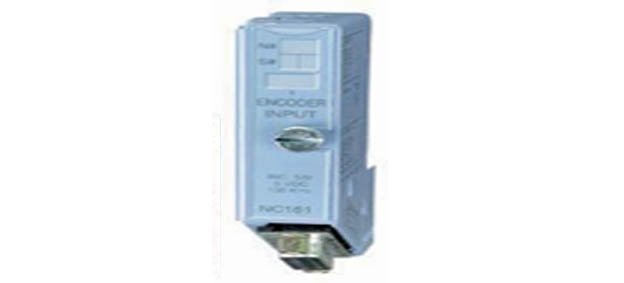

NC161

NC161 یک ماژول رمزگذار با ارزیابی متقارن افزایشی یا رمزگذار مطلق است. برای موقعیت یابی تک محوره با رمپ در ارتباط با ماژول خروجی آنالوگ AO352 استفاده می شود.
منبع انکودر 5 ولت مستقیماً روی ماژول موجود است. ولتاژ تغذیه انکودر 24 ولت باید از خارج وصل شود.
توابع ویژه زیر در دسترس هستند:
• قفل کردن وضعیت شمارنده با استفاده از کلید فعال کردن مرجع
• استفاده از خروجی مقایسه کننده در طول عملیات رمزگذار افزایشی

شرکت هوشمند گستر همراه (هوگر) نمایندگی B&R (اتریش) در ایران میباشد.
