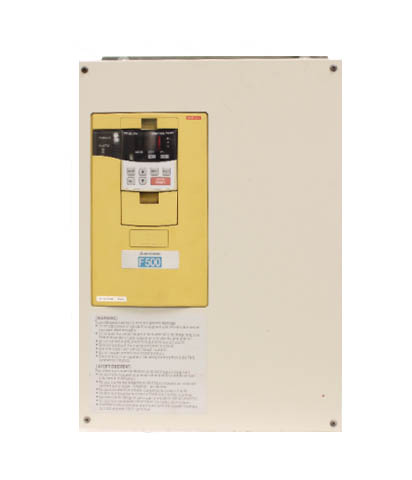

اینورتر F500
سری Mitsubishi F500 شامل اینورترهای پیشرفته است که به طور خاص برای برنامه های صرفه جویی در انرژی سازگار شده اند.
آنها محرک مناسبی برای کاربردهای پمپ و فن مانند صنعت آب و جایی هستند که به تهویه شدید نیاز است. این سری از فناوری برتر در کلاس تشکیل شده است که در کوچکترین اندازه جمع شده است.
F540L از 75 کیلو وات تا 530 کیلو وات متغیر است.
ویژگی های سری F500:
1) +/- اقتصاد و کادبر پسند
صرفه جویی در مصرف انرژی پیشرو در صنعت از طریق کنترل تحریک بهینه ایجاد شده به دست آمد.
با کنترل جریان تحریک به طور مداوم در حد مطلوب ، موتور با بالاترین راندمان کار می کند ، بنابراین حداکثر صرفه جویی در انرژی را امکان پذیر می کند.
نمونه ای از بهبود کارایی موتور (اینورتر در 60Hz کار می کند ، FR-F540-3.7K ، موتور SF-JR4P3.7kW)
نمودار صرفه جویی در مصرف انرژی سری Mitsubishi F500 1
کنترل بهینه تحریک باعث بهبود کارایی موتور و صرفه جویی اقتصادی می شود.
به عنوان مثال ، در 10 گشتاور نامی موتور
روش کنترل
راندمان موتور
کنترل V/F
تقریباً 65٪
حالت صرفه جویی در انرژی
تقریباً 75٪
کنترل بهینه تحریک
تقریباً 80٪
در صورت استفاده از کنترل تحریک بهینه ، تقریباً 15 improvement بهبود کارایی موتور در مقایسه با سیستم کنترل V/F قبلی حاصل می شود.
نمونه ای از ویژگی های عملکرد دمنده (سمت تخلیه)
نمودار صرفه جویی در مصرف انرژی سری Mitsubishi F500 2
کنترل بهینه تحریک ، تلفات موتور را به حداقل می رساند و مصرف برق را کاهش می دهد تا صرفه جویی و صرفه جویی بیشتری در مصرف انرژی داشته باشد.
به عنوان مثال ، هنگامی که اینورتر در 20Hz کار می کند
با استفاده از کنترل بهینه تحریک ، نسبت مصرف برق در مقایسه با استفاده از سیستم کنترل معمولی V/F تقریباً 45 کاهش می یابد.
در مقایسه با استفاده از حالت صرفه جویی در انرژی ، تقریباً 5 درصد کاهش می یابد.
اتصال با راکتور DC با عملکرد بالا (*) FR-BEL- (H) DC هزینه های اولیه برای منبع تغذیه و دستگاه های جانبی را کاهش می دهد.
در بار 100٪ ، ضریب توان ورودی تقریباً به 95٪ افزایش می یابد.
راه حل ایده آل برای برنامه های فن/پمپ.
کنترل PID مجهز به استاندارد ، برنامه های کنترل تهویه مطبوع را دقیق تر کرده است.
توالی تعویض منبع تغذیه تجاری پشتیبان گیری خودکار از منبع تغذیه تجاری را فراهم می کند.
2) عملیات و نگهداری ساده
کنترل پنل FR-DU04 با عملکرد ساده به صورت استاندارد در همه مدل ها ارائه شده است. پارامترها را نیز می توان ذخیره کرد.
FR-PU04 ، واحد پارامتر LCD با نور پس زمینه به عنوان یک گزینه در دسترس است. (8 زبان مختلف در این واحد موجود است.)
بلوک ترمینال کنترل جدا شونده تعمیر و نگهداری را آسان تر می کند.
عمر فن خنک کننده با استفاده از کنترل ON/OFF افزایش یافته و جایگزینی آن آسان تر است.
3) دوستدار محیط زیست
با اتخاذ روش کنترل توسعه یافته Soft-PWM ، افزایش نویز صوتی را می توان سرکوب کرد و نویز RFI را می توان به حداقل سطوح مشابه اینورتر سری معمولی FR-Z میتسوبیشی محدود کرد.
یک راکتور جریان مستقیم جمع و جور و سبک وزن (DCR) را می توان به واحدهای تمام ظرفیت (0.75 تا 55K) متصل کرد. ممکن است یک مبدل ضریب توان بالا (FR-HC) را مطابق با دستورالعمل های هارمونیک ژاپنی (ضریب تبدیل: K5 = 0) متصل کنید.
ترکیب با فیلتر EMC اختیاری ، رعایت دستورالعمل های EMC اروپا را آسان می کند.
4) مشخصات عمومی
مطابق استاندارد UL ، cUL و EN (دستورالعمل ولتاژ پایین).
واحد پارامتر FR-PU04 اختیاری از 8 زبان پشتیبانی می کند.
انطباق NEMA1 استاندارد تا 22K است.
انطباق IP40 تا 22K با پوشش اختیاری.
شبکه باز مانند DeviceNet و Profibus-DP در دسترس هستند.
استاندارد ارتباطی RS-485 داخلی است.
سینک/ سورس منطق قابل انتخاب است.
مشخصات فنی سری F500
روش کنترل
مشخصات فنی سری F500 کنترل V/F یا کنترل بردار شار مغناطیسی پیشرفته
ولتاژ منبع تغذیه
کلاس 200V ... 3 فاز 200 تا 220V50Hz ، 200 تا 240V60Hz (0.4K تا 22K)
کلاس 200V ... 3 فاز 200 تا 220V50Hz ، 200 تا 230V60Hz (30K تا 55K)
کلاس 400V ... 3 فاز 380 تا 480V50Hz/60Hz (0.4K تا 55K)
فرکانس خروجی
0.2 تا 400 هرتز
سیگنال تنظیم فرکانس
DC0 تا 5V ، 0 تا 10V ، 0 تا +/- 10V ، 4 تا 20mA
عملکردهای حفاظتی/فانکشنهای آلارم
خاموش شدن بیش از حد جریان ، خاموش شدن ولتاژ بیش از حد احیا کننده ، حفاظت از جریان بیش از حد الکترونیکی ، جلوگیری از توقف و غیره
مشخصات :
FR-A5AX (ورودی دیجیتال 12 بیتی)
FR-A5AY (خروجی دیجیتال ، خروجی آنالوگ فرمت)
FR-A5AR (خروجی رله)
FR-A5AP (جهت/PLG/ورودی قطار پالس)
FR-A5NR (RS-485)
FR-A5NP (Profibus-DP)
FR-A5ND (دستگاه NetTM)
FR-A5NC (CC-Link)
FR-A5NM (Modbus Plus)
