طراحی فوق العاده B&R

عملیات بصورت مستقیم از طریق صفحه لمسی ، کلیدهای عملکردی یا ترکیبی از این دو انجام می شود ، پانل های کنترل B&R راحتی ارگونومیک بی نظیری را فراهم می کنند. نمایشگرهای درخشان با زاویه دید گسترده ، نمای کلی برجسته ای از تمام حالات دستگاه و سیستم دارند. راه حل های خاص صنعت ، به عنوان مثال برای صنایع غذایی و حتی سازگاری های سفارشی طیف گسترده ای از محصولات را شامل میشود. همانند PCهای صنعتی B&R، این دستگاه ها توسط B&R تولید می شوند و اطمینان از در دسترس بودن طولانی مدت دستگاه ها و سیستم ها را تضمین می کنند.

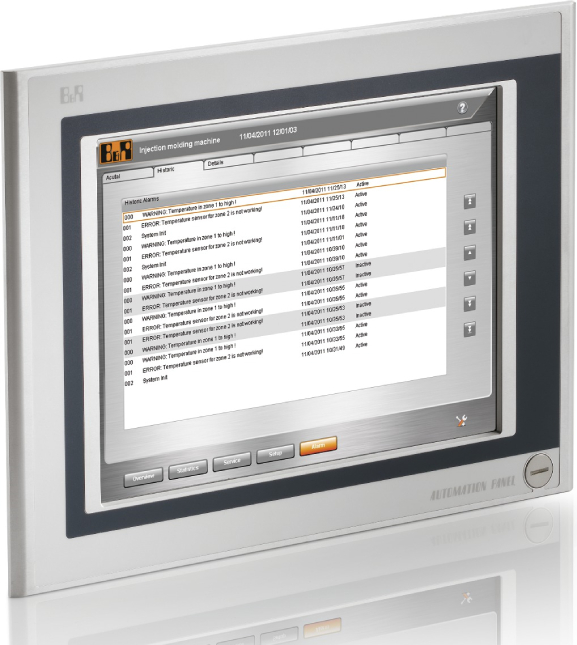

تنوع بالای مانیتورهای صنعتی

مانیتورهای صنعتی به عنوان پانل های اتوماسیون ، آنها بهترین ابزار گرافیکی برای PC های صنعتی یا پنل PC ها ی در حال گسترش هستند. آنها در طیف گسترده ای از اندازه های صفحه نمایش با صفحه لمسی یا صفحه اتوماتیک چند لمسی و یا کلیدهای ورودی در دسترس هستند. طرح هایی با محافظت IP65 برای استفاده در محیط های خاص کاملاً مناسب است.

سبک و مقاوم

مانیتورهای صنعتی , پنل های پرتابل یا موبایل پنل ارگونومیک ، سبک و بسیار مقاوم در برابر ضربه - این کیفیت پانل های متحرک است که امکان کار و نظارت ایمن و ساده در محل را فراهم می کند. اندازه نمایشگرهای 7.0 "WSVGA و 10.1" WXGA .موجود است

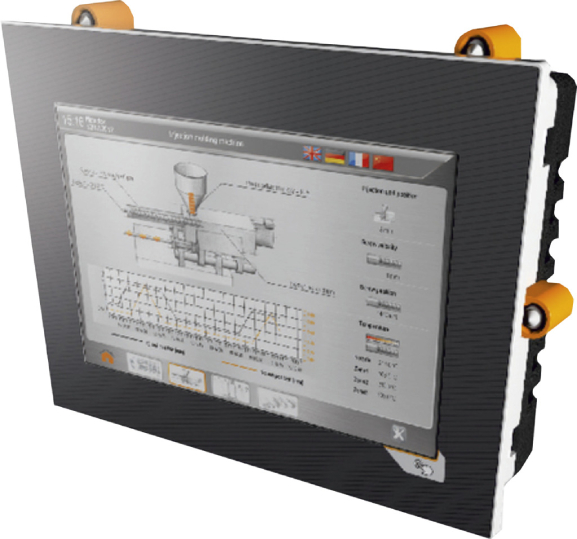

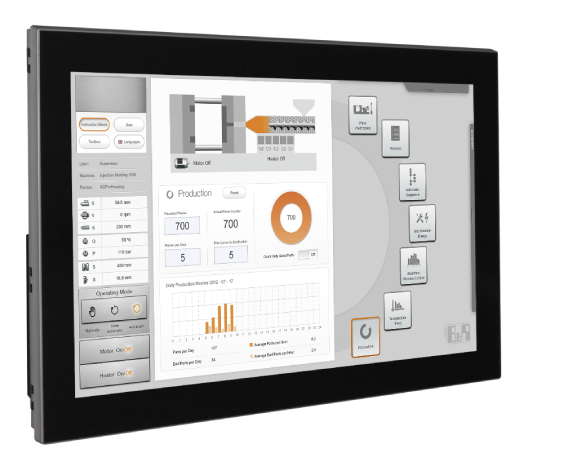

HMI + Motion Control

مانیتورهای کنترل مبتنی بر پنل کنترلر ، کنترل حرکت و HMI در یک دستگاه واحد ترکیب می شوند. این همان چیزی است که پاور پنل سری C را متمایز می کند. سری C با دامنه عملکرد مقیاس پذیر خود برای سیستم های تسمه نقاله ساده یا پیچیده ترین رباتیک و برنامه های CNC به همان اندازه مناسب است. طیف گسترده ای از اندازه های صفحه نمایش با صفحه نمایش لمسی مقاوم در برابر آنالوگ موجود است.

HMI از راه دور

دستگاه های HMI از راه دور فشرده و بدون قابلیت کنترل. دستگاه های سری T Power Panel می توانند با مرورگر وب یکپارچه یا به عنوان سرویس گیرنده VNC استفاده شوند. این حالت با استفاده از پیکربندی داخلی دستگاه به راحتی تنظیم می شود.

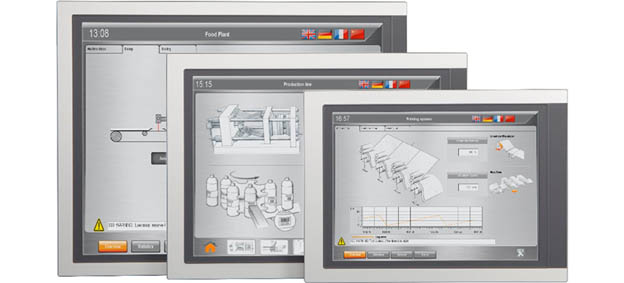

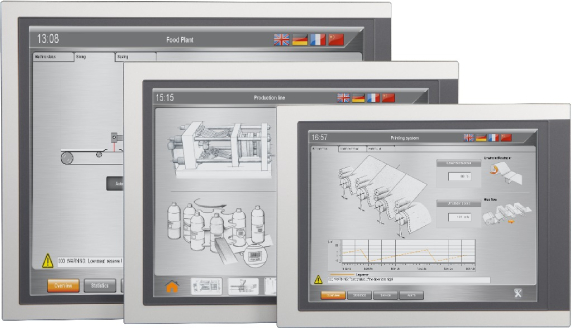

پانل های تک لمسی

پانل های تک لمسی برای برنامه هایی که باید با سیستم های موجود سازگار باشند ، این امکان را برای شما فراهم میکند تا ضمن ادامه استفاده از برنامه های HMI با وضوح فعلی ، به جدیدترین پلتفرم PCارتقا دهید تا نیازی به تغییر نرم افزار نباشد.
فن آوری پانل همه کاره نسل دوم پانل های اتوماسیون همچنین به عنوان پایه فنی دستگاه های PANEL PC B&R استفاده میشود. این استراتژی مدولار پلتفرم منجر به تولید محصولات با انعطاف پذیری فوق العاده می شود. جز هسته اصلی ، خود پنل است که با افزودن یک گیرنده Smart Display Link مدولار ، به یک پنل اتوماسیون تبدیل می شود. متناوباً ، استفاده از Smart Display Link 4 امکاناتی بیشتر برای پوشاندن مسافت بیشتر و حتی سیم کشی آسان تر را فراهم می کند.
افزودن یک واحد PC ، همان پنل را به یک Panel PC با عملکرد پردازش مقیاس پذیر تبدیل می کند. نکات برجسته صفحه نمایش تک لمسی مقاومتی آنالوگ قالب های صفحه عریض از 7 "WVGA تا 15.6" HD فرمت های 4: 3 از 5.7 "VGA تا 19" SXGA انواع با کلید و رابط USB اتصالات DVI ، SDL ، SDL3 و SDL4 طراحی باریک نصب انعطاف پذیر کار با دستکش امکان پذیر است سیستم عامل یکنواخت با تقسیم سیستم به یک پنل ، گیرنده Smart Display Link (SDL / SDL3 یا SDL4) و PC Panel مزایای قابل توجهی در این زمینه دارند.
یک نمایشگر آسیب دیده می تواند به سرعت جایگزین شود ، به عنوان مثال ، بدون نیاز به تعویض کل PC Panel. به این ترتیب ، B&R یک رابط یکنواخت ایجاد کرده است که یک بستر سیستم انعطاف پذیر را برای تمام معماری های آینده PC ایجاد میکند. ارتباط پنل هوشمند ایجاد اتصال انعطاف پذیر به پانل های اپراتور از راه دور ، سیستم های اتوماسیون پانل را از رقابت جدا می کند. برای بسیاری از پنل های موجود ، PC Automation 910 به رابط اثبات شده Smart Display Link (SDL) مجهز شده است که می تواند به عنوان یک رابط استاندارد DVI نیز کار کند.

برای برنامه هایی که نیاز به سازگاری با سیستم های موجود دارند، پنل های 4:3 با صفحه نمایش لمسی مقاومتی آنالوگ نیز موجود است. این امکان ارتقاء به آخرین پلتفرم رایانه شخصی را فراهم می کند و در عین حال همچنان از برنامه های HMI با وضوح فعلی خود استفاده می کنید تا نیازی به تغییر نرم افزار نباشد.

تکنولوژی پانل همه کاره

نسل دوم پانل های اتوماسیون همچنین به عنوان پایه فنی برای دستگاه های رایانه شخصی پنل B&R عمل می کند. این استراتژی پلت فرم مدولار منجر به یک سبد محصول با انعطاف پذیری فوق العاده می شود.

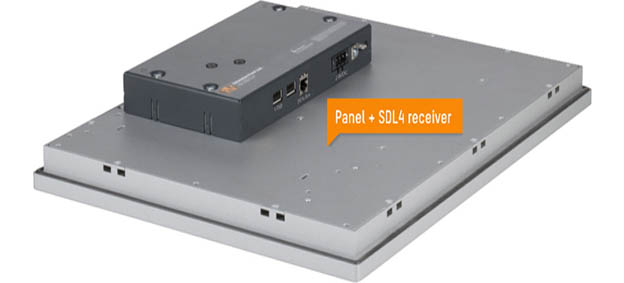

جزء اصلی خود پنل است که با افزودن یک گیرنده ماژولار Smart Display Link به یک پنل اتوماسیون تبدیل می شود. از طرف دیگر، استفاده از Smart Display Link 4 امکانات بیشتری را برای طی کردن مسافت‌های طولانی‌تر و حتی سیم‌کشی آسان‌تر باز می‌کند. افزودن یک واحد رایانه شخصی همان پنل را به یک رایانه شخصی پنل کامل با عملکرد پردازش مقیاس پذیر تبدیل می کند. استفاده از همان پلت فرم سمت جلو، مقدار فضای انبار مورد نیاز برای قطعات جایگزین را کاهش می دهد. انواع سفارشی با استفاده از پانل های اتوماسیون و رایانه های شخصی پنل تنها به یک واحد پایه نیاز دارند.

پلت فرم سیستم یکنواخت

تقسیم سیستم به یک پنل، گیرنده نمایشگر هوشمند (SDL/SDL3) یا (SDL4) و یک رایانه پنل مزایای قابل توجهی در این زمینه به همراه دارد. یک صفحه نمایش آسیب دیده را می توان به سرعت جایگزین کرد، برای مثال، بدون نیاز به تعویض کل رایانه شخصی. به این ترتیب B&R یک رابط یکنواخت ایجاد کرده است که یک پلت فرم سیستم انعطاف پذیر را برای تمام معماری های رایانه شخصی آینده ایجاد می کند

ارتباطات پنل هوشمند

ارائه یک اتصال انعطاف پذیر به پانل های اپراتور از راه دور، سیستم های پانل اتوماسیون را از رقبا متمایز می کند. برای بسیاری از پنل ها در این زمینه، Automation PC 910 مجهز به رابط نمایشگر هوشمند (SDL) است که می تواند به عنوان یک رابط استاندارد DVI نیز کار کند. SDL اتصال رایانه های شخصی و نمایشگرها را به سادگی وصل کردن یک کابل ساده می کند - راه حل ایده آل برای مسافت های کوتاه
نقاط قوت Smart Display Link 4 زمانی که صحبت از پل زدن مسافت های بزرگتر می شود برجسته می شود. پانل های اتوماسیون را می توان تا فاصله 100 متری از کامپیوتر اتوماسیون کار کرد.
Smart Display Link واحد نمایشگر را نه تنها با داده های تصویر، بلکه با تمام داده هایی که برای کار با صفحه لمسی، LED ها، کلیدها و رابط USB از راه دور نیاز دارد، تامین می کند.

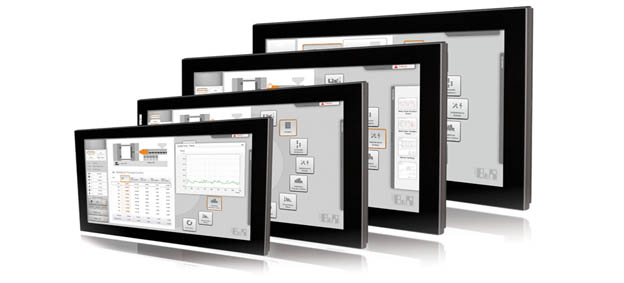

پانل های چند لمسی - قابلیت استفاده بهینه

پانل های چند لمسی ابعاد جدیدی را برای طراحی نوآورانه HMI باز می کنند. حرکات متعددی وجود دارد که ممکن است در یک برنامه کاربردی استفاده شود: بزرگنمایی و کوچک‌نمایی و چرخاندن اشیا با دو انگشت، پیمایش در لیست‌ها و جابه‌جایی به صفحه بعدی با یک سوایپ سریع. مزیت اصلی فناوری چند لمسی این است که چگونه عملکرد را بصری تر می کند. در عین حال، حرکات دو دستی برای عملیات حیاتی یا بالقوه خطرناک، راه موثری برای جلوگیری از خطاهای ناخواسته اپراتور فراهم می کند. نمایشگرهای چند لمسی توسط سیستم عامل‌های Windows 10 IoT Enterprise 2016 LTSB، Windows 7 Professional/Ultimate و Windows Embedded Standard 7 Premium پشتیبانی می‌شوند.

تکنولوژی پانل همه کاره

نسل دوم پانل های اتوماسیون همچنین به عنوان پایه فنی برای دستگاه های رایانه شخصی پنل B&R عمل می کند. این استراتژی پلت فرم مدولار منجر به یک سبد محصول با انعطاف پذیری فوق العاده می شود.
جزء اصلی خود پنل است که با افزودن یک گیرنده ماژولار Smart Display Link به یک پنل اتوماسیون تبدیل می شود. از طرف دیگر، استفاده از Smart Display Link 4 امکانات بیشتری را برای طی کردن مسافت‌های طولانی‌تر و حتی سیم‌کشی آسان‌تر باز می‌کند. افزودن یک واحد رایانه شخصی همان پنل را به یک رایانه شخصی پنل کامل با عملکرد پردازش مقیاس پذیر تبدیل می کند. استفاده از همان پلت فرم سمت جلو، مقدار فضای انبار مورد نیاز برای قطعات جایگزین را کاهش می دهد. انواع سفارشی با استفاده از پانل های اتوماسیون و رایانه های شخصی پنل تنها به یک واحد پایه نیاز دارند.

پلت فرم سیستم یکنواخت

تقسیم سیستم به یک پنل، گیرنده نمایشگر هوشمند (SDL/SDL3 یا SDL4) و یک رایانه پنل مزایای قابل توجهی در این زمینه به همراه دارد. یک صفحه نمایش آسیب دیده را می توان به سرعت جایگزین کرد، برای مثال، بدون نیاز به تعویض کل رایانه شخصی. به این ترتیب، B&R یک رابط یکنواخت ایجاد کرده است که یک پلت فرم سیستم انعطاف پذیر را برای تمام معماری های رایانه شخصی آینده ایجاد می کند.

ارتباطات پنل هوشمند

ارائه یک اتصال انعطاف پذیر به پانل های اپراتور از راه دور، سیستم های پانل اتوماسیون را از رقبا متمایز می کند. برای بسیاری از پنل ها در این زمینه، Automation PC 910 مجهز به رابط نمایشگر هوشمند (SDL) است که می تواند به عنوان یک رابط استاندارد DVI نیز کار کند. SDL اتصال رایانه های شخصی و نمایشگرها را به سادگی وصل کردن یک کابل ساده می کند - راه حل ایده آل برای مسافت های کوتاه.
ارائه یک اتصال انعطاف پذیر به پانل های اپراتور از راه دور، سیستم های پانل اتوماسیون را از رقبا متمایز می کند. برای بسیاری از پنل ها در این زمینه، Automation PC 910 مجهز به رابط نمایشگر هوشمند (SDL) است که می تواند به عنوان یک رابط استاندارد DVI نیز کار کند. SDL اتصال رایانه های شخصی و نمایشگرها را به سادگی وصل کردن یک کابل ساده می کند - راه حل ایده آل برای مسافت های کوتاه.
نقاط قوت Smart Display Link 4 زمانی که صحبت از پل زدن مسافت های بزرگتر می شود برجسته می شود. پانل های اتوماسیون را می توان تا فاصله 100 متری از کامپیوتر اتوماسیون کار کرد.
Smart Display Link واحد نمایشگر را نه تنها با داده های تصویر، بلکه با تمام داده هایی که برای کار با صفحه لمسی، LED ها، کلیدها و رابط USB از راه دور نیاز دارد، تامین می کند.

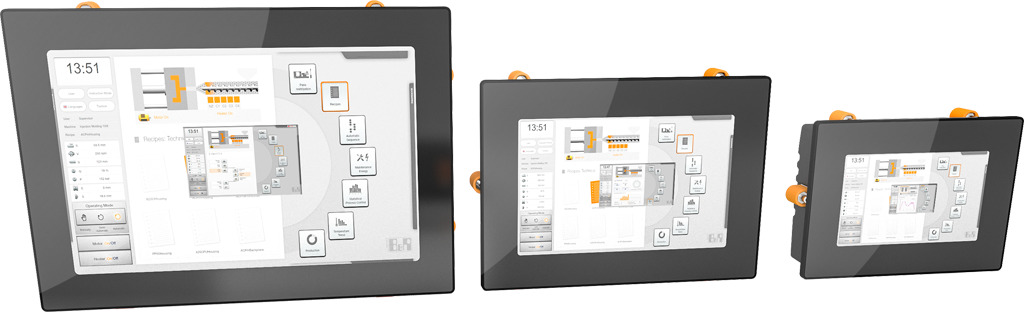

همه کاره. فشرده - جمع و جور. قدرتمند
طراحی ترمینال و کنترلر با صفحه نمایش لمسی

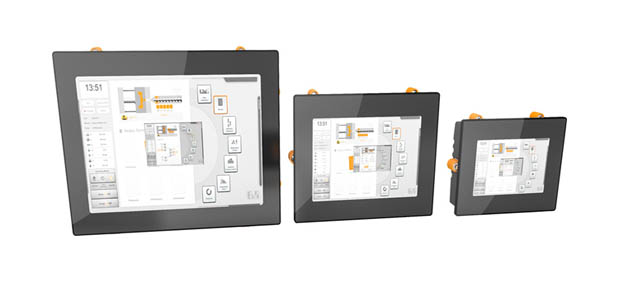

دو سری که در خانواده موفق Power Panel از B&R گنجانده شده اند، نسخه ترمینال Power Panel (سری T) و نسخه کنترل کننده Power Panel (سری C) هستند. طرح ها با صفحه نمایش لمسی مقاومتی آنالوگ و همچنین چند لمسی PCT در دسترس هستند.
فشرده - جمع و جور. صرفه جویی در فضا تعمیر و نگهداری رایگان.

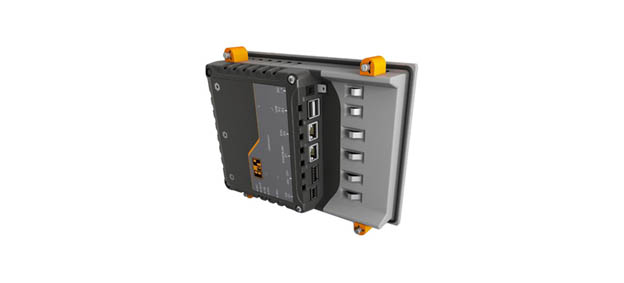

هر دوی این سری دستگاه‌ها دارای طراحی بسیار فشرده، حداقل عمق نصب و چیدمان خروجی کابل هوشمند هستند که باعث می‌شود این پانل‌های پاور به راحتی نصب شوند. هر دو سری همچنین فاقد هارد دیسک، فن یا باتری هستند که باعث می شود نیازی به تعمیر و نگهداری نداشته باشند. جلوی پنل حفاظت IP65 را ارائه می دهد و این دستگاه ها را برای محیط های سخت صنعتی بسیار مناسب می کند.

HMI ساده

پاور پنل سری T (طراحی ترمینال) مجهز به مرورگر تعبیه شده است و همچنین می تواند به عنوان مشتری Visual Components استفاده شود. این پنل های برق دارای رابط اترنت و USB و همچنین گزینه های مختلف پیکربندی هستند.

عملکرد بالا با طیف گسترده ای از گزینه های اتصال

پاور پنل سری C (طراحی کنترلر) در طیف گسترده ای از کلاس های عملکرد با زمان چرخه تا 0.4 میلی ثانیه در دسترس است. علاوه بر این، انواع با رابط‌های مختلف طیف گسترده‌ای از برنامه‌ها را پوشش می‌دهند: POWERLINK، اترنت استاندارد، USB 2.0، X2X Link و همچنین RS232، RS485 و CAN اختیاری می‌توانند اطمینان حاصل کنند که هنگام اتصال، همه پایه‌ها پوشش داده شده‌اند.

همه کاره. فشرده - جمع و جور. قدرتمند

طراحی ترمینال و کنترلر با صفحه نمایش لمسی
دو سری که در خانواده موفق Power Panel از B&R گنجانده شده اند، نسخه ترمینال Power Panel (سری T) و نسخه کنترل کننده Power Panel (سری C) هستند. طرح ها با صفحه نمایش لمسی مقاومتی آنالوگ و همچنین چند لمسی PCT در دسترس هستند.
فشرده - جمع و جور. صرفه جویی در فضا ، تعمیر و نگهداری آسان
هر دوی این سری دستگاه‌ها دارای طراحی بسیار فشرده، حداقل عمق نصب و چیدمان خروجی کابل هوشمند هستند که باعث می‌شود این پانل‌های پاور به راحتی نصب شوند. هر دو سری همچنین فاقد هارد دیسک، فن یا باتری هستند که باعث می شود نیازی به تعمیر و نگهداری نداشته باشند. جلوی پنل حفاظت IP65 را ارائه می دهد و این دستگاه ها را برای محیط های سخت صنعتی بسیار مناسب می کند.

HMI ساده

پاور پنل سری T (طراحی ترمینال) مجهز به مرورگر تعبیه شده است و همچنین می تواند به عنوان مشتری Visual Components استفاده شود. این پنل های برق دارای رابط اترنت و USB و همچنین گزینه های مختلف پیکربندی هستند.

عملکرد بالا با طیف گسترده ای از گزینه های اتصال

پاور پنل سری C (طراحی کنترلر) در طیف گسترده ای از کلاس های عملکرد با زمان چرخه تا 0.4 میلی ثانیه در دسترس است. علاوه بر این، انواع با رابط‌های مختلف طیف گسترده‌ای از برنامه‌ها را پوشش می‌دهند: POWERLINK، اترنت استاندارد، USB 2.0، X2X Link و همچنین RS232، RS485 و CAN اختیاری می‌توانند اطمینان حاصل کنند که هنگام اتصال، همه پایه‌ها پوشش داده شده‌اند.

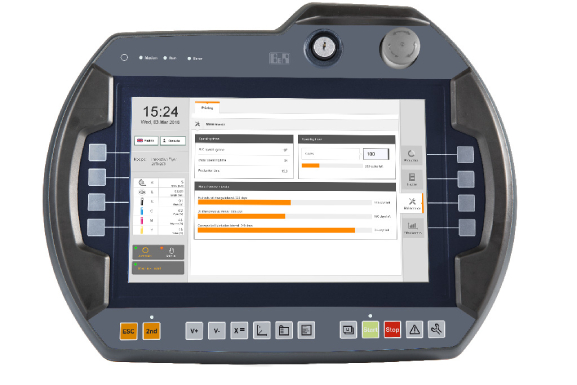

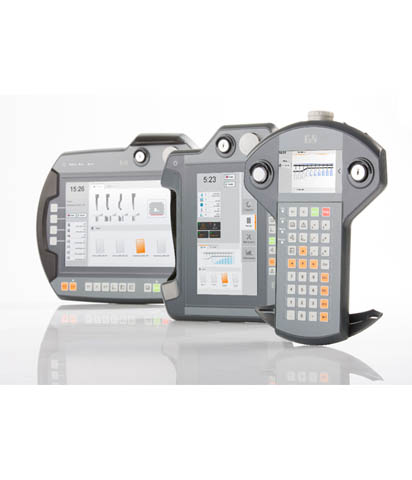

پانل های اپراتور دستی Mobile Panel 7100 حداکثر انعطاف پذیری را برای کاربر فراهم می کند. عملیات ماشین مستقیماً در مرکز عمل انجام می شود. مجموعه محصولات گسترده ای متشکل از انواع دستگاه های مختلف تا یک دستگاه 10.1 اینچی با عملکرد یک رایانه شخصی صنعتی، همه انواع برنامه ها را پوشش می دهد.

طراحی ارگونومیک

پنل‌های اپراتور موبایل به گونه‌ای طراحی شده‌اند که در دست گرفتن راحت بوده و حتی پس از کار طولانی‌تر باعث خستگی نمی‌شوند. اپراتورهای چپ و راست دست از این مزیت به طور یکسان برخوردار هستند. ساختار کم وزن همچنین به اطمینان از عملکرد و نظارت ایمن کمک می کند.

طراحی قوی برای استفاده در محیط های صنعتی خشن

تقاضاهایی که برای یک سیستم دستی مانند پنل موبایل وجود دارد البته بیشتر از یک دستگاه نصب شده است. به همین دلیل است که پنل موبایل 7100 دارای طراحی خاصی استوار است، با بدنه ای دوگانه تقویت شده که می تواند ضربه های بسیار سخت را جذب کند. عناصر عملیاتی مانند کلید کلید و دکمه توقف به شکل محفظه خاصی فرو رفته اند که به کاهش ضربه های سخت نیز کمک می کند. در مورد حفاظت، وسایل الکترونیکی طوری قرار گرفته اند که ضربه ها و تکان های خارجی را تا حد امکان به طور موثر جذب کنند، در حالی که محفظه، کابل ها و کانکتورها همگی در برابر گرد و غبار و آب پاشیده شده محافظت می شوند.

توابع ایمنی یکپارچه

پنل های اپراتور تلفن همراه مجهز به سوئیچ فعال 3 مرحله ای هستند. هنگامی که دستگاه در حالت راه اندازی کار می کند، این دکمه باید در موقعیت وسط قرار گیرد تا بتوان اعمالی مانند حرکات را فعال کرد. اگر سوئیچ فعال در شرایط بحرانی آزاد شود یا به طور کامل فشار داده شود، دستگاه به حالت ایمن می رود. مدارهای مربوط به ایمنی همگی دارای طراحی اضافی هستند.

کاربری ساده

ترکیبی از صفحه نمایش لمسی یکپارچه و کلیدهای عملکرد یک رابط کاربری بهینه را فراهم می کند. عملکردهایی که اغلب استفاده می شود را می توان به کلیدهای از پیش برنامه ریزی شده اختصاص داد، در حالی که عملکردهایی که بر اساس وضعیت دستگاه متفاوت هستند را می توان به دکمه های لمسی اختصاص داد.

لمس سریع ، بزرگنمایی، اسکرول

سیستم‌های چندلمسی به سرعت در محیط‌های صنعتی از طریق مزایایی مانند کشیدن بصری، بزرگ‌نمایی و حرکت‌های حرکتی محبوبیت پیدا می‌کنند. پانل های اتوماسیون صفحه عریض با صفحه نمایش لمسی خازنی پیش بینی شده در اندازه های مختلف از 15.6 اینچ تا 24 اینچ با وضوح HD Ready یا Full HD موجود هستند.

پنل‌های اپراتور موبایل به گونه‌ای طراحی شده‌اند که در دست گرفتن راحت بوده و حتی پس از کار طولانی‌تر باعث خستگی نمی‌شوند.در حالی که پیشینیان آن‌ها به یک کامپیوتر صنعتی از راه دور متصل بودند، معماری‌های کنترل غیرمتمرکز امروزی به طور فزاینده‌ای به پنل‌هایی با هوشمندی داخلی - به شکل اجزای PC یکپارچه نیاز دارند. Automation Panel 5000 را می توان به عنوان یک ترمینال راه دور یا یک پنل PC یکپارچه راه اندازی کرد. این شامل تجهیز آن به یک واحد رایانه شخصی یا یک گیرنده برای فناوری نمایشگر دیجیتال با کارایی بالا B&R، Smart Display Link (SDL/SDL3) است. در هر صورت، پنل اپراتور خود یکسان است.

حداکثر راحتی

صفحه‌های لمسی اشکال جدیدی از تعامل کاربر را باز می‌کنند، با این حال کنترل‌های مکانیکی همچنان برای عملیات‌های خاص ترجیح داده می‌شوند. به همین دلیل است که B&R پانل 5000 اتوماسیون خود را با دکمه های فشاری اختیاری، سوئیچ های انتخابگر و سوئیچ های کلیدی ارائه می دهد. یک دکمه E-stop همچنین می تواند روی دستگاه بازوی چرخان نصب شود، جایی که همیشه در دسترس اپراتور است.

سفارشی سازی آسان

برای انطباق بهینه با نیازهای هر دستگاه، کلیدها و سوئیچ ها را می توان به صورت جداگانه سفارشی کرد. لیستی از سازگاری‌های احتمالی بی‌پایان، شامل تقریباً هر ترتیب کلیدهای استاندارد، کلیدهای حلقه روشن و دکمه‌های فشاری در رنگ‌های مختلف. دستگاه های سفارشی HMI عموماً به طور کامل مونتاژ شده تحویل داده می شوند. یک ماژول صفحه کلید سفارشی نیز موجود است.

عملیات آسان

دستگاه های بازوی چرخشی یا با صفحه نمایش لمسی یا با عناصر کنترل اضافی در دسترس هستند. از حرکات دو دستی می توان برای جلوگیری از شروع ناخواسته عملیات حیاتی استفاده کرد. انواع تک لمسی مقاومتی آنالوگ طیف محصول را کامل می کنند. دکمه‌ها، سوئیچ‌های انتخابگر، کلیدهای کلیدی و یک دکمه E-stop یکپارچه، راحتی فوق‌العاده‌ای را برای کاربر فراهم می‌کنند.

کابل کشی ساده

کابل ها از طریق سیستم بازوی چرخان نصب می شوند و به منطقه ای با دسترسی آسان با حفاظت IP65 متصل می شوند که امکان استفاده از کابل های استاندارد ارزان قیمت را فراهم می کند. پانل نصب شده مستقیماً روی بازوی چرخان سیم کشی می شود. راه اندازی دستگاه به همان روش ماژولار دستگاه های نصب شده انجام می شود. مشتریانی که Smart Display Link 3، آخرین نسل فناوری انتقال صفحه نمایش B&R را انتخاب می کنند، از کانکتورهای باریک RJ45 بهره مند می شوند که برای فضای محدود موجود در بازوهای چرخشی عالی هستند.

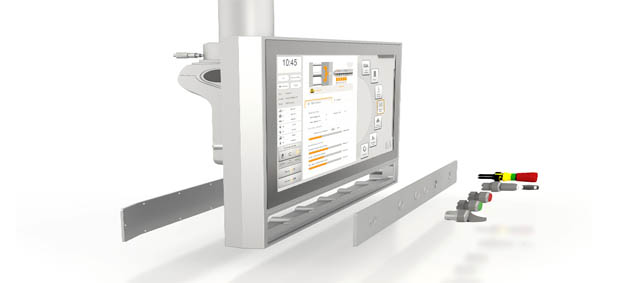

نصب انعطاف پذیر

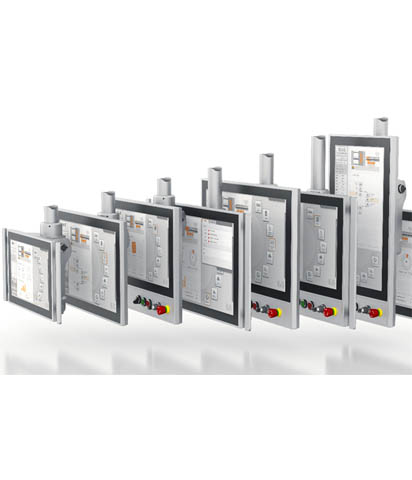

پانل های اتوماسیون B&R از نصب آویز و پایه پشتیبانی می کنند. پانل ها به گونه ای طراحی شده اند که دسترسی آسان به تمام عناصر عملیاتی و کابل ها را فراهم کنند. این کار با برداشتن کل قاب پشتی انجام می‌شود که - مانند خود پنل - محافظت IP65 را ارائه می‌کند.
دسته های جانبی را می توان نصب کرد تا کاربر به راحتی بتواند پنل را به موقعیت مطلوب منتقل کند. به عنوان جایگزینی برای سیستم بازوی چرخشی، پانل اتوماسیون 5000 را می توان بر روی پایه مانیتور VESA نیز نصب کرد.

کاهش مستمر تابلو‌های کنترل به‌ویژه نیاز به ایستگاه‌های ورودی را افزایش می‌دهد که بتوان آن‌ها را انعطاف‌پذیر نصب کرد. پانل های کاملاً محصور با حفاظت IP65 مزایای تعیین کننده ای را برای قرار دادن پایانه های اپراتور در راحت ترین مکان های دستگاه ارائه می دهند. به همین دلیل، انواع پنل اتوماسیون کاملاً محصور و پنل رایانه شخصی برای نصب بر روی سیستم بازوی چرخان در دسترس هستند.

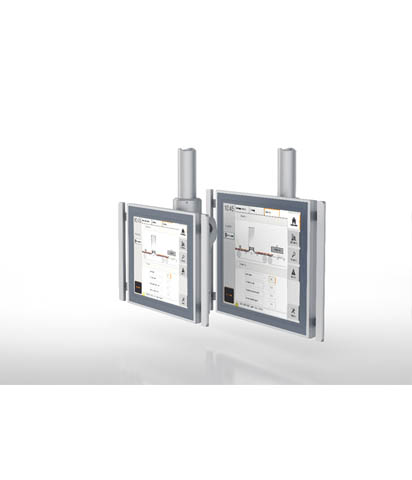

پنل های تک لمسی

پنل‌های اپراتور موبایل به گونه‌ای طراحی شده‌اند که در دست گرفتن راحت بوده و حتی پس از کار طولانی‌تر باعث خستگی نمی‌شوند.در حالیبرای برنامه هایی که نیاز به سازگاری با سیستم های موجود دارند، پنل های 4:3 با صفحه نمایش لمسی مقاومتی آنالوگ نیز موجود است. این امکان ارتقاء به آخرین پلتفرم رایانه شخصی را فراهم می کند و در عین حال همچنان از برنامه های HMI با وضوح فعلی خود استفاده می کنید تا نیازی به تغییر نرم افزار نباشد.
کابل ها از طریق سیستم بازوی چرخان نصب می شوند و به منطقه ای با دسترسی آسان با حفاظت IP65 متصل می شوند که امکان استفاده از کابل های استاندارد ارزان قیمت را فراهم می کند. پانل نصب شده مستقیماً روی بازوی چرخان سیم کشی می شود. راه اندازی دستگاه به همان روش ماژولار دستگاه های نصب شده انجام می شود. مشتریانی که Smart Display Link 3، آخرین نسل فناوری انتقال صفحه نمایش B&R را انتخاب می کنند، از کانکتورهای باریک RJ45 بهره مند می شوند که برای فضای محدود موجود در بازوهای چرخشی عالی هستند.

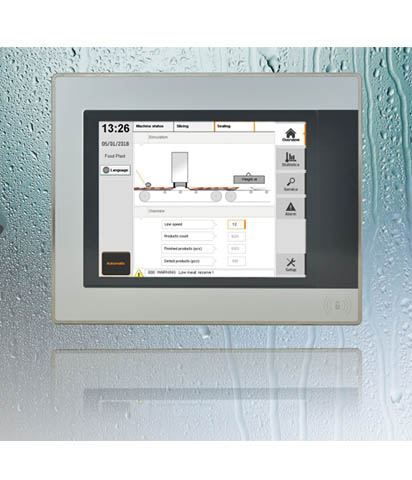

طراحی بهداشتی کامل و سازگار - فولاد ضد زنگ - پانل های اپراتور علاوه بر پنل‌های اپراتور استاندارد، B&R همچنین دستگاه‌هایی را ارائه می‌دهد که الزامات منحصر به فرد صنایع خاص را برآورده می‌کنند. به ویژه در صنایع نوشیدنی، مواد غذایی، داروسازی و بسته بندی، سیستم ها باید الزامات سختگیرانه ای را از نظر بهداشت، استحکام و قابلیت اطمینان برآورده کنند. ساخت و ساز ویژه محصولات B&R تضمین کننده این امر است. پانل های فولادی ضد زنگ B&R دارای طراحی بهداشتی هستند و از مواد مخصوصاً مقاومی مانند فولاد ضد زنگ صاف، روکش پلی استر با کیفیت بالا و مواد آب بندی ویژه استفاده می کنند.

RFID

پنل‌های اپراتور موبایل به گونه‌ای طراحی شده‌اند که در دست گرفتن راحت بوده و حتی پس از کار طولانی‌تر باعث خستگی نمی‌شوند.دربه لطف واحد خواندن/نوشتن RFID یکپارچه در پنل PC، حقوق دسترسی را می توان به طور کامل بدون تماس و با امنیت مطلق کنترل کرد. رمز عبور یا کلید سوئیچ ضروری نیست

طراحی سفارشی

پانل های طراحی شده بهداشتی می توانند به طور خاص و جداگانه برای پاسخگویی به همه این چالش ها سازگار شوند. ظاهر خارجی آنها نیز می تواند مطابق با انتظارات مشتری با استفاده از طراح پنل B&R سفارشی شود.

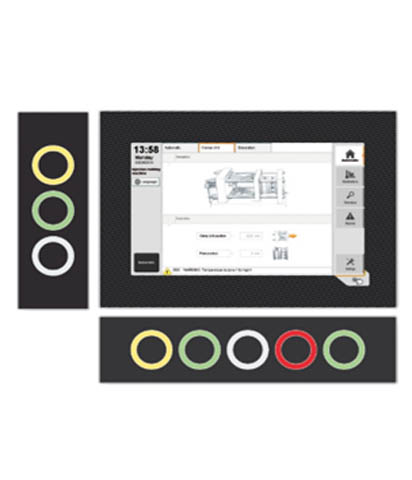

ماژول‌های کلید با کلیدهای حلقه‌ای نورانی ثبت شده B&R مکمل کاملی برای پانل‌های اپراتور B&R هستند.
آنها دسترسی سریع به عملکردهای مهم را امکان پذیر می کنند.
ماژول های کلیدی را می توان مستقیماً در کنار یک پانل یا در یک مکان عملیاتی از راه دور قرار داد.
ادغام ساده در سیستم کنترل از طریق X2X Link انجام می شود.
هر دکمه می تواند با حداکثر 4 رنگ مختلف روشن شود. رنگ های بسیار قابل مشاهده که می توانند به صورت جداگانه کنترل شوند، عملکرد ایمن و بصری را تضمین می کنند. کلیدها به صورت جداگانه با استفاده از برچسب های اسلاید در برچسب گذاری می شوند.

طراحی سفارشی

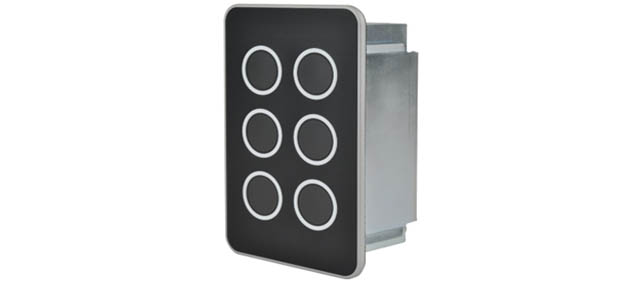

در چارچوب یک توسعه سفارشی، صفحه کلیدها را می توان با توجه به تعداد، برچسب گذاری و روشنایی کلیدها و همچنین رابط فیلدباس و وضعیت نصب، با نیازهای مشتری سازگار کرد. یک روکش پنل سفارشی را می توان تنها در چند دقیقه با استفاده از طراح پنل B&R طراحی کرد.

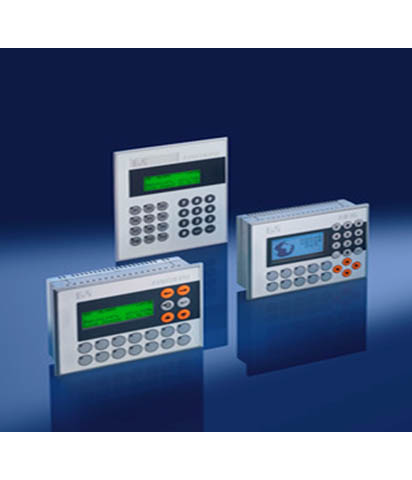

پنل اپراتور فشرده

پایانه های فشرده PANELWARE همراه با سیستم های کنترل B&R راه حل ایده آلی برای تجسم ماشین های صرفه جویی در فضا هستند.

Visualization
پانل‌های اپراتور PANELWARE را می‌توان درست در جایی قرار داد که پیام‌های وضعیت و داده‌های عملیاتی نمایش داده می‌شوند و برای راه‌اندازی دستگاه به راحتی در دسترس هستند.

پانل های اپراتور جمع و جور

پانل های فشرده دستگاه هایی با حداقل فضای مورد نیاز هستند. این پنل ها مجهز به کلید و ال سی دی الفبایی عددی هستند. آنها توسط PLC با استفاده از توالی های فرار کنترل می شوند.

پانل - تغییرات کنترلر

کنترلرهای PANELWARE ماژول های مستقلی هستند. طیف وسیعی از پنل های گرافیکی مختلف این امکان را فراهم می کند که پیکربندی کاملی را برای نیازهای هر برنامه خاصی در کنار هم قرار دهید.

تجسم و عملیات فشرده

پانل های اپراتور PANELWARE در ترکیب با یک سیستم کنترل برای اتوماسیون ماشین های کوچک استفاده می شود. سری محصولات از دستگاه های LCD کاراکتری 4x20 تا پایانه های گرافیکی با پیکسل 160x80 (16x40 کاراکتر) را شامل می شود. ترمینال از طریق PLC برنامه ریزی می شود.

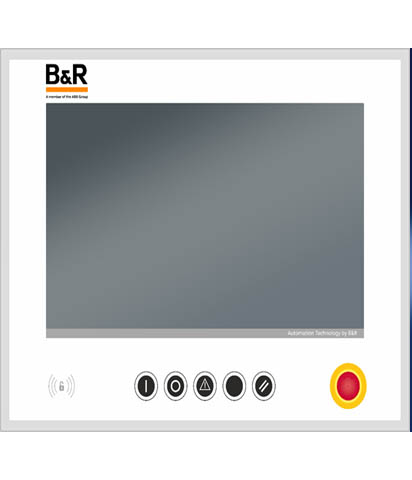

سفارشی سازی - سریع و آسان - طراح پنل B&R

Panel Designer اجازه می دهد تا محصولات B&R به صورت جداگانه طراحی شوند:
تمام پانل ها مجهز به روکش پانل هستند
روکش جلویی کامپیوترهای اتوماسیون
روکش های جلوی ACOPOS P3
ماژول های صفحه کلید از B&R
طرح سفارشی مستقیماً به بخش توسعه ارسال می شود و شما پیش نویس طرح پوشش پانل را از طراحان ما دریافت خواهید کرد. پس از تایید، محصول خود را در کمتر از دو هفته با چاپ سفارشی روکش پنل با کیفیتی مشابه واحدهای تولید سری تحویل خواهید گرفت.

به سادگی محصول سخت افزاری را برای ایجاد طرح انتخاب کنید. سپس ظاهر با استفاده از B&R Panel Designer - ابزار نرم‌افزاری رایگان و با کاربرد آسان برای ایجاد طرح‌های پنل سفارشی سازگار می‌شود.
رنگ ها، اشکال و متن را می توان به دلخواه اضافه کرد. گرافیک هایی مانند لوگوی شرکت را نیز می توان به راحتی اضافه کرد و در طراحی ادغام کرد. طراح پنل B&R بلافاصله به شما نشان می دهد که محصول نهایی چگونه خواهد بود. این به شما امکان می دهد دستگاه های B&R را کاملاً با طراحی شرکت خود تطبیق دهید.

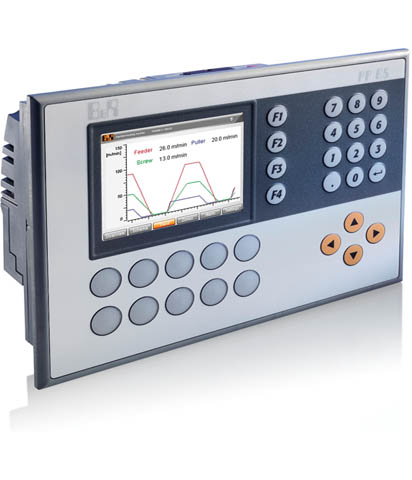

صفحه نمایش و رابط ها انعطاف پذیری را فراهم می کنند
پنل پاور 65 حداکثر انعطاف پذیری را با دو نوع نمایشگر مختلف با ابعاد نصب یکسان ارائه می دهد: یک مدل 5.7 اینچی با صفحه نمایش لمسی (و بدون کلید عملکرد) و یک مدل 3.5 اینچی با صفحه نمایش لمسی و 30 کلید عملکرد. مجهز به 2 رابط USB و یک پورت اترنت سریع برای تبادل داده با سیستم های سطح بالاتر، Power Panel 65 با گزینه های رابط X2X Link یا POWERLINK یکپارچه برای اتصال ماژول ها و درایوهای I/O راه دور نیز موجود است. این سیستم‌ها را می‌توان با رابط‌های RS232/RS485، CAN bus و PROFIBUS DP گسترش داد تا هر نیازی را برآورده کند.

ایده آل برای کاربردهای چند محوره

Power Panel 65 مجهز به پردازنده قدرتمند Geode LX800 با فرکانس 500 مگاهرتز است که این سیستم را برای کاربردهای چند محوره که به عملکرد محاسباتی بالا نیاز دارند اما فضای محدودی در کابینت کنترل دارند، ایده آل می کند.

مدلهای قابل عرضه

4PP065.0351-P74
پنل پاور PP65، صفحه نمایش TFT رنگی 3.5 اینچی QVGA با صفحه نمایش لمسی (مقاومتی)، 30 کلید عملکرد، 128 مگابایت DRAM، 232 کیلوبایت SRAM، اسلات CompactFlash، 1x ETH 10/100، 1x POWERLINK، 2x USB، حفاظت IP65 (جلو)، حافظه برنامه را جداگانه سفارش دهید بلوک ترمینال 0TB103 را جداگانه سفارش دهید!

4PP065.0351-X74
پنل پاور PP65، صفحه نمایش TFT رنگی 3.5 اینچی QVGA با صفحه نمایش لمسی (مقاومتی)، 30 کلید عملکرد، 128 مگابایت DRAM، 232 کیلوبایت SRAM، اسلات CompactFlash، 1x ETH 10/100، 1x X2X Link، 2x USB، حفاظت IP65 (جلو) , حافظه اپلیکیشن را جداگانه سفارش دهید بلوک ترمینال 0TB103 و 0TB704 را جداگانه سفارش دهید!

4PP065.0571-P74
پنل پاور PP65، صفحه نمایش TFT رنگی 5.7 اینچی QVGA با صفحه نمایش لمسی (مقاومتی)، حافظه رم 128 مگابایت، 232 کیلوبایت SRAM، اسلات CompactFlash، 1x ETH 10/100، 1x POWERLINK، 2x USB، حفاظت IP65 (جلو)، حافظه برنامه را جداگانه سفارش دهید بلوک ترمینال 0TB103 را جداگانه سفارش دهید!

4PP065.0571-P74F
پنل پاور PP65، صفحه نمایش 5.7 اینچی QVGA رنگی TFT با صفحه نمایش لمسی (مقاومتی)، 10 کلید عملکرد، 128 مگابایت DRAM، 232 کیلوبایت حافظه SRAM، اسلات CompactFlash، 1x ETH 10/100، 1x POWERLINK، 2x USB، حفاظت IP65 (جلو)، حافظه برنامه را جداگانه سفارش دهید بلوک ترمینال 0TB103 را جداگانه سفارش دهید!

4PP065.0571-X74
پنل پاور PP65، صفحه نمایش TFT رنگی 5.7 اینچی QVGA با صفحه لمسی (مقاومتی)، 128 مگابایت DRAM، 232 کیلوبایت SRAM، اسلات CompactFlash، 1x ETH 100/100، 1x X2X Link، 2x USB، حفاظت IP65 (جلو)، حافظه برنامه سفارش بلوک های ترمینال 0TB103 و 0TB704 را جداگانه سفارش دهید!

4PP065.0571-X74F پنل پاور PP65، صفحه نمایش 5.7 اینچی QVGA رنگی TFT با صفحه نمایش لمسی (مقاومتی)، 10 کلید عملکردی، 128 مگابایت DRAM، 232 کیلوبایت SRAM، اسلات CompactFlash، 1x ETH 10/100، 1x X2X Link، 2x USB، حفاظت IP65 (جلو) , حافظه اپلیکیشن را جداگانه سفارش دهید بلوک ترمینال 0TB103 و 0TB704 را جداگانه سفارش دهید!

ماژول های واسط

4PP065.IF10-1
PP65 interface module, 1 RS232 interface

4PP065.IF23-1
ماژول رابط PP65، 1 رابط RS232، 1 رابط RS485/RS422، RS422 ایزوله الکتریکی، RS485 ایزوله الکتریکی و دارای قابلیت شبکه، RS232/RS422/RS485 طراحی شده در یک کانکتور، 1 رابط CAN دارای ایزوله الکتریکی و ترمینال دارای قابلیت شبکه 40B، سفارش دهید. بصورت جداگانه!

4PP065.IF24-1
ماژول رابط PP65، 1 رابط slave PROFIBUS DP دارای ایزوله الکتریکی و دارای قابلیت شبکه، 1 رابط RS232، 1 رابط RS422/RS485، RS422/RS485: ایزوله الکتریکی و دارای قابلیت شبکه، RS232/RS422/RS485 طراحی شده در یک رابط

4PP065.IF33-1
ماژول رابط PP65، 2 رابط CAN ایزوله الکتریکی و دارای قابلیت شبکه، بلوک ترمینال 0TB704 را جداگانه سفارش دهید!

Power Panel T50 Mobile یک ترمینال اختصاصی مرورگر وب است که از طریق اترنت به سرور HMI متصل می شود. با محفظه آلومینیومی دایکاست، عملکرد بسیار مطمئنی را برای وسایل نقلیه کشاورزی، ساختمانی و شهری ارائه می دهد. صفحه نمایش لمسی خازنی پیش بینی شده حتی می تواند در باران یا هنگام پوشیدن دستکش کار کند.
پاورپنل T50 با قطرهای صفحه نمایش 5، 7 اینچی یا 10.1 اینچی موجود است.

مدلهای قابل عرضه

6PMT50.0502-19B
پاور پنل T50 موبایل، 5.0 اینچ جلو شیشه ای، 1x اترنت. پردازنده و حافظه: دو هسته ای 800 مگاهرتز (ARM Cortex-A9)، 1 گیگابایت رم، 512 مگابایت درایو فلش داخلی. نمایشگر و صفحه نمایش لمسی: 5.0 اینچ 800 x 480 وضوح (WVGA)، صفحه نمایش لمسی خازنی پیش بینی شده، پشتیبانی چند لمسی، جلو شیشه ای با قاب سیاه، فرمت افقی و عمودی قابل تنظیم با نرم افزار. رابط ها: 1x اترنت 10/100 مگابیت بر ثانیه، 1x USB 2.0 روی چند هدر. نرم افزار مشتری: صفحه خدمات یکپارچه، سرویس گیرنده VNC، مرورگر وب تعبیه شده.

6PMT50.0702-19B
Power Panel T50 موبایل، 7.0 اینچ جلو شیشه ای، 1x اترنت. پردازنده و حافظه: 800 مگاهرتز دو هسته ای (ARM Cortex-A9)، 1 گیگابایت رم، 512 مگابایت فلش درایو داخلی. نمایشگر و صفحه نمایش لمسی: 7.0 اینچ 800 x 480 وضوح (WVGA)، صفحه نمایش لمسی خازنی پیش بینی شده، پشتیبانی چند لمسی، جلو شیشه ای با قاب سیاه، فرمت افقی و عمودی قابل تنظیم با نرم افزار. رابط ها: 1x اترنت 10/100 مگابیت بر ثانیه، 1x USB 2.0 روی چند هدر. نرم افزار مشتری: صفحه خدمات یکپارچه، سرویس گیرنده VNC، مرورگر وب تعبیه شده.

6PMT50.101E-19B
موبایل Power Panel T50، 10.1 اینچ جلو شیشه ای، 1x اترنت. پردازنده و حافظه: 800 مگاهرتز دو هسته ای (ARM Cortex-A9)، 1 گیگابایت رم، 512 مگابایت فلش درایو داخلی. نمایشگر و صفحه نمایش لمسی: 10.1 اینچ 1280 x 800 وضوح (WXGA)، صفحه نمایش لمسی خازنی پیش بینی شده، پشتیبانی چند لمسی، جلو شیشه ای با قاب مشکی، فرمت افقی و عمودی قابل تنظیم با نرم افزار. رابط ها: 1x اترنت 10/100 مگابیت بر ثانیه، 1x USB 2.0 روی چند هدر. نرم افزار مشتری: صفحه خدمات یکپارچه، سرویس گیرنده VNC، مرورگر وب تعبیه شده.

شرکت هوشمند گستر همراه (هوگر) نمایندگی B&R (اتریش) در ایران میباشد.
