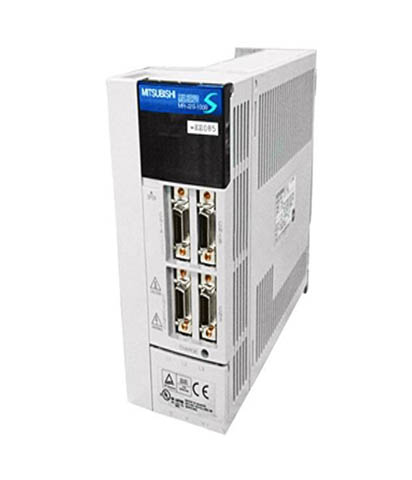

MR-J2S

- کاربرد بالا، عملکرد بالا
- انکدر با رزولوشن بالا 131072درجه در هر دور (17 بیت)
- گنجاندن یک انکدر با وضوح بالا عملکرد و پایداری بالا را در سرعت های پایین تضمین می کند.
- سایز موتور همانند محصولات قبلی و سیم کشی سازگار است.
- CPU با کارایی بالا برای پاسخگویی بهتر تعبیه شده است
- استفاده از یک CPU با کارایی بالا به طور قابل توجهی پاسخ را افزایش داده است. پاسخ فرکانس حلقه سرعت تا 550 هرتز یا بیشتر بهبود یافته است.
- سری MR-J2-S بهترین انتخاب برای استفاده در برنامه های موقعیت یابی با سرعت بالا هستند.
- انکدر مطلق تجهیزات استاندارد است
- روش تعیین موقعیت مطلق که نیازی به بازگشت موقعیت خانه ندارد، می تواند با افزودن باتری به درایوسروو استفاده شود. سروو موتور نیازی به تعویض ندارد.
- SSCNET، باس سریال پرسرعت سازگار: نوع B

می توان با استفاده از SSCNET با استفاده از ارتباطات سریالی پرسرعت با زمان چرخه تا 0.888 میلی‌ثانیه بین کنترل‌کننده و تقویت‌کننده، یک سیستم کاملاً هماهنگ ایجاد کرد. چنین سیستمی سطوح بالایی از قابلیت اطمینان را با سطوح بالایی از عملکرد ارائه می دهد.
از آنجایی که سیستم گذرگاه SSCNET برای اتصال سیستم سروو به یکدیگر استفاده می شود، ویژگی های مدیریت یکپارچه مانند تنظیمات پارامتر درایوسروو و جمع آوری داده ها همگی در کنترل کننده حرکت وجود دارند.
یک کابل اختصاصی برای سیستم SSCNET استفاده می شود که به سادگی درایوها و کنترل کننده ها را به هم متصل می کند. این روش اتصال ساده زمان سیم کشی را کاهش می دهد و همچنین به جلوگیری از نویز (به دلیل انتقال سریال داده در هنگام استفاده از SSCNET) کمک می کند.
فرکانس فرمان حتی در هنگام استفاده از انکدرهای استاندارد با وضوح بالا در محصولات سری MELSERVO-J2-Super محدود نیست.
SSCNET یک شبکه کاملاً همگام است، بنابراین کنترل همگام و شروع همگام برای درونیابی پیشرفته و غیره همگی می توانند انجام شوند.
یک سیستم مطلق را می توان با افزودن یک باتری به درایوServo ایجاد کرد.
بیش از 1,000,000 واحد درایوSSCNET این شبکه بسیار قابل اعتماد در حال استفاده است.

MR-J2S-10A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2S-10A	100 W	1;3	PWM Control;Current Control	230 V ac	0.75 A	200 to 230 V ac

سرو درایو MR-J2S-10A

Mitsubishi Electric MR-J2S-10A آمپلی فایرسروو است. این بخشی از سری محصولات Melservo-J2 Super است. سروو موتورهای مکانیکی با عملکردهای قابل کنترل را فراهم می کند. از یک منبع تغذیه 200 ولت AC برای عملکرد سه فاز استفاده می کند. علاوه بر این، این دستگاه در محدوده فرکانسی 50 تا 60 هرتز کار می کند. از سوی دیگر، حالت عملکرد تک فاز دارای محدوده منبع تغذیه 230 ولت AC در 50/60 هرتز است. این محصول دارای شدت جریان 10 آمپر است.

MR-J2S-20A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2S-20A	200 W	1;3	PWM Control;Current Control	230 V ac	1.5 A	200 to 230 V ac

سرو درایو MR-J2S-20A

MR-J2S-20A یک آمپلی فایر سروو AC میتسوبیشی الکتریک است ومتعلق به سری محصولات Melservo J2 Super است. این یک سروو درایو AC 3 فاز است که موتورهای AC را در کارخانه های اتوماسیون صنعتی در سطح کارخانه کنترل می کند. با ولتاژ 200 و 230 VAC در فرکانس 50 تا 60 هرتز کار می کند. محدوده منبع تغذیه تک فاز آن 230 ولت AC در 50 تا 60 هرتز است. این محصول دارای توان خروجی 0.2 کیلووات می باشد.

این دستگاه دارای نرخ پاسخ فرکانسی استاندارد 550 هرتز می باشد. علاوه بر این، حداکثر فرکانس پالس ورودی آن 200 kpps در هنگام استفاده از کلکتور باز و 500 kpps است. موتورهای HC-SFS1524 و HC-SFS2024 با این سروو آمپلی فایر سازگار هستند. مانند بسیاری از دستگاه های سری Melservo J2 Super، سرودرایو MR-J2S-20A دارای عملکرد ترمز پویا است. همچنین می تواند از سیستم کنترل مدولاسیون عرض پالس موج سینوسی (PWM) استفاده کند PWM برای دستیابی به عملکرد بهینه موتور، ولتاژها را در یک حامل فرکانس دقیق رمزگذاری می کند. علاوه بر این، می تواند از سیستم کنترل فعلی نیز برای عملیات خود استفاده کند. درایو MR-J2S-20A می تواند ویژگی های حفاظتی را برای موتورهای سازگار اعمال کند. این عملکردهای حفاظتی منابع تغذیه و تغییرات ناگهانی آنها را نظارت، بهینه سازی و کنترل می کنند. بنابراین این دستگاه می تواند عملکرد موتورها را نیز بهینه کند. کد دارای بریک این توان MR-J2S-20B میباشد.

MR-J2S-40A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2S-40A	400 W	1;3	PWM Control;Current Control	230 V ac	2.8 A	200 to 230 V ac

سرو درایو MR-J2S-40A

MR-J2S-40A آمپلی فایرسروو میتسوبیشی الکتریک است. این سروو آمپلی فایر AC بخشی از سری محصولاتMelservo J2 Super است. این آمپلی فایرهمه منظوره است و عملکرد موتور برتر را ارائه می دهد. محدوده منبع تغذیه 3 فاز آن در 50/60 هرتز در ولتاژ 200 تا 230 ولت متناوب رتبه بندی شده است، در حالی که برای تک فاز، رتبه منبع تغذیه 230 ولت AC در 50/60 هرتز است. حداکثر امتیاز جریان این سروو آمپلی فایر 40 آمپر است.

این ماژول قادر به موقعیت یابی داخلی است. سری محصولات Melservo J2 Super به دلیل برخورداری از تقویت کننده های سروو با کیفیت بالا برای موتورهای سروو شناخته شده است. MR-J2S-40A دارای منبع تغذیه سه فاز 200 ولت AC تا 230 ولت AC در فرکانس 50/60 هرتز است. علاوه بر این، منبع تغذیه تک فاز آن 230 ولت AC در فرکانس 50 تا 60 هرتز است. در توان ولتاژ عرضه شده، امتیاز جریان این تقویت کننده سروو حداکثر 40 آمپر است. علاوه بر این، MR-J2S-40A دارای حداکثر توان مصرفی 0.4 کیلووات است PWM موج سینوسی یا مدولاسیون عرض پالس، کنترل و سیستم کنترل جریان دو راه حل برای سیستم کنترل هستند. این ماژول عملکردهای بهینه سازی توان لازم، سرعت و کنترل سرعت را برای هر سروو موتور سازگار ارائه می دهد. MR-J2S-40A همچنین می تواند تنظیمات ولتاژ و جریان و همچنین فرکانس را ارائه دهد. به عنوان مثال، این ماژول می تواند قطع برق، بازسازی خطا و خاموش شدن ناگهانی را مدیریت کند. حفاظت در برابر ولتاژ، ولتاژ بیش از حد و جریان بیش از حد، چند ویژگی محافظ معمولی هستند که در این تقویت کننده سروو گنجانده شده است. جدای از این ویژگی ها، سرودرایو MR-J2S-40A با ترمز پویا و دارای محفظه IP00 به سبک باز است. بنابراین، این دستگاه فقط در داخل خانه قابل استفاده است و باید دور از گازها، مایعات، رطوبت، غبار و گرد و غبار نگهداری شود. جدای از آن، این تقویت کننده سروو دارای معماری فشرده و در عین حال بادوام است که به گونه ای طراحی شده است که عمر طولانی داشته باشد. کد دارای بریک این توان MR-J2S-40B میباشد.

MR-J2S-60A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2S-60A	600 W	1;3	PWM Control;Current Control	230 V ac	4.5 A	200 to 230 V ac

سرو درایو MR-J2S-60A

MR-J2S-60A آمپلی فایرسروو AC میتسوبیشی الکتریک است. این محصول ساخت شرکت میتسوبیشی الکتریک متعلق به سری محصولات Melservo J2 Super می باشد. این واحد دارای ولتاژ 200 VAC در عملیات تک فاز و همچنین 230 VAC در عملیات سه فاز می باشد. علاوه بر این، رتبه فرکانس ورودی MR-J2S-60A 50/60 هرتز است. همچنین توان خروجی این محصول 600 وات می باشد. پاسخ فرکانسی سرعت آن 550 هرتز است.

توان مصرفی MR-J2S-60A حداکثر 1.6 کیلووات است. پاسخ فرکانسی سرعت این دستگاه 550 هرتز می باشد. این سروو آمپلی فایر کنترل موقعیت را برای انواع سروو موتورها فراهم می کند. به همین ترتیب، می تواند موتورها را در برابر خاموش شدن ناشی از جریان بیش از حد و اضافه ولتاژ بازسازی محافظت کند. علاوه بر این، MR-J2S-60A می تواند جریان سروو موتورها را مدیریت کرده و کنترل PWM سینوسی را انجام دهد. علاوه بر این، این دستگاه قابلیت خاموش کردن اضافه بار و جلوگیری از گرمای الکترونیکی را دارد. این سروو آمپلی فایر چندین ویژگی پیشگیرانه دیگر از جمله قابلیت محافظت در برابر خطاهای انکودر و گرمای بیش از حد سروو موتور دارد. حداکثر فرکانس پالس ورودی برای گیرنده های دیفرانسیل 500 kpps است. با این حال، کاربران کلکتور باز، نرخ فرکانس پالس 200 kpps را تجربه می کنند. این سروو آمپلی فایر دارای ترمزهای دینامیکی است و دارای محفظه ای با سبک باز IP00 است که فقط برای استفاده در فضای داخلی مناسب است. سرودرایو MR-J2S-60A از فناوری خود خنک کننده برای محافظت از مدار داخلی و پانل خود در برابر گرمای بیش از حد استفاده می کند و در عین حال عملکرد ثابتی را تضمین می کند. با توجه به آنچه گفته شد، توصیه می شود که کاربران دستورالعمل های ایمنی را رعایت کنند که مطابق با استانداردهای صنعت باشد. به علاوه دور نگه داشتن این دستگاه از هوای بسیار سرد، زباله، گرد و غبار، گازهای خورنده و انواع مایعات به شدت توصیه می شود. کد دارای بریک این توان MR-J2S-60B میباشد.

MR-J2S-70A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2-70A	700 W	1;3	Control;Current Control	230 V ac	5.25 A	200 to 230 V ac

سرو درایو MR-J2S-70A

MR-J2S-70A آمپلی فایرسروو AC میتسوبیشی الکتریک است و متعلق به سری محصولات Melservo J2 Super است. این دستگاه می تواند کنترل دیجیتال و آنالوگ سروو موتورهای مختلف را ارائه دهد. MR-J2S-70A مخصوص موتورهای سروو با شماره کاتالوگ HC-KFS73 ، HC-MFS73و HC-UFS72 طراحی شده است. این سروو آمپلی فایر برای عملیات تک فاز به منبع تغذیه AC 230 ولتی نیاز دارد. برای عملیات سه فاز، MR-J2S-70A به منبع تغذیه AC 200 تا 230 ولتی نیاز دارد. این دستگاه در فرکانس 50/60 هرتز کار می کند.

با این حال، در حالت سه فاز، این محصول به منبع تغذیه با ولتاژ 200 تا 230 ولت جریان متناوب (AC) در فرکانس 50/60 هرتز نیاز دارد. علاوه بر آن، MR-J2S-70A دارای جریان هجومی در منبع تغذیه مدار اصلی 54 آمپر و همچنین 70 آمپر تا 100 آمپر در منبع تغذیه مدار کنترل است. برای اتصال سروو آمپلی فایر MR-J2S-70A به منبع تغذیه باید از دو سیم با سایز 14 AWG استفاده شود. درایو MR-J2S-70A مجهز به یک مقاومت احیا کننده داخلی با توان احیا کننده 20 وات است. این امتیاز راندمان معکوس این سروو آمپلی فایر 80 درصد و میزان شارژ خازن 18 ژول است سرودرایو MR-J2S-70A را می توان با فیوز کلاس 5 با درجه جریان 20 آمپر و ولتاژ 250 ولت AC استفاده کرد. این سروو آمپلی فایر وزنی معادل 1.7 کیلوگرم یا 3.75 پوند دارد. بدنه این محصول دارای استاندارد IP00 می باشد. کد دارای بریک این توان MR-J2S-70B میباشد.

MR-J2S-100A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2-100A	1000 W	1;3	Control;Current Control	230 V ac	7.5 A	200 to 230 V ac

سرو درایو MR-J2S-100A

MR-J2S-100A آمپلی فایرسروو سه فاز با محدوده ولتاژ تغذیه 200 تا 230 ولت AC و محدوده فرکانس 50 تا 60 هرتز است. این سروو آمپلی فایر دارای امکانات متنوعی برای انواع موتورهای صنعتی می باشد. این دستگاه از سیستم کنترل جریان و کنترل مدولاسیون عرض پالس سینوسی (PWM) پشتیبانی می کند. برخلاف بسیاری از ماژول‌های یک سری، MR-J2S-100A دارای عملکرد ترمز دینامیکی الکترومغناطیسی است.

محدوده منبع تغذیه آن برای نوسانات ولتاژ مجاز 170 تا 253 ولت متناوب و نوسان فرکانس 5±٪ است. از کنترل مدولاسیون عرض پالس سینوسی (PWM) و سیستم کنترل جریان پشتیبانی می کند. برخلاف بسیاری از ماژول های یک سری، دارای عملکرد ترمز پویا داخلی است. علاوه بر این، محدوده پاسخ فرکانس سرعت سرو درایو MR-J2S-100A می تواند تا 550 هرتز یا بیشتر برسد. ویژگی‌های حفاظت از خطای بیش از حد، حفاظت از سرعت بیش از حد، و حفاظت در برابر ولتاژ/قطع ناگهانی برق توسط این آمپلی‌فایر سروو پشتیبانی می‌شوند. جدای از این ویژگی‌ها، می‌تواند با ویژگی‌های حفاظتی خاموش شدن بیش از حد جریان، خاموش شدن اضافه ولتاژ بازسازی و خاموش کردن اضافه بار کار کند. علاوه بر این، حداکثر فرکانس پالس ورودی در حالت کنترل موقعیت 500 کیلوبیت در ثانیه است. با این حال، هنگام استفاده از حالت گیرنده دیفرانسیل، 200 کیلوبیت در ثانیه است. حداکثر نرخ نوسان سرعت آن 0.01٪ است. علاوه بر این، نوسان بار آن از 0٪ تا 100٪ متغیر است. به همین ترتیب، نوسان برق آن از 0٪ تا 10٪ است. هنگام استفاده از فرمان سرعت آنالوگ خارجی، دمای بیرون باید بین 10 تا 25 درجه سانتیگراد باشد. علاوه بر این، حداکثر گشتاور آن را می توان با پارامترهای مختلف یا ورودی آنالوگ خارجی کنترل کرد. این دستگاه همچنین دارای ساختار خود خنک کننده (IP00) برای دفع گرما است و کیفیت ساخت کلی با دوام را ارائه می دهد. کد دارای بریک این توان MR-J2S-100B میباشد.

MR-J2S-200A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2S-200A	2000 W	1;3	Control;Current Control	230 V ac	15 A	200 to 230 V ac

سرو درایو MR-J2S-200A

MR-J2S-200A آمپلی فایرسروو 3 فاز از سری محصولات Melservo J2 Super است. این دستگاه عملکردهای کنترلی را برای موتورها فراهم می کند. این سروو آمپلی فایر با PWM سازگار است. همچنین یک سیستم کنترل فعلی را ارائه می دهد. سروو آمپلی فایر MR-J2S-200A دارای رتبه منبع تغذیه 230 ولت AC در فرکانس 50 تا 60 هرتز است. این دستگاه همچنین دارای توان خروجی 2 کیلووات می باشد. MR-J2S-200A دارای رتبه مصرف جریان 10.5 آمپر است.

MR-J2S-200A از میتسوبیشی الکتریک آمپلی فایرسروو با درجه ولتاژ ورودی 200 ولت AC سه فاز است. MR-J2S-200A بخشی از سری محصولات Melservo J2 Super است. این ماژول برای ارائه عملکردهای کنترلی به دستگاه های مختلف برای افزایش عملکرد آنها طراحی شده است. این به طور گسترده ای در اتوماسیون کارخانه استفاده می شود. این دستگاه از دو عملکرد کنترلی پشتیبانی می کند که شامل مدولاسیون عرض پالس موج سینوسی (PWM) و کنترل جریان می باشد. ولتاژ استاندارد منبع تغذیه این تقویت کننده سروو 230 ولت AC در فرکانس 50 تا 60 هرتز است. توان فعلی آن 10.5 آمپر و توان خروجی نامی این ماژول 2 کیلووات است. علاوه بر این، این سروو آمپلی فایر برقی میتسوبیشی دارای قابلیت ترمز پویا است و پاسخ فرکانس سرعت آن بیشتر از 550 هرتز است. این ماژول به گونه ای طراحی شده است که بیشتر ویژگی های حفاظتی را برای ماشین ها فراهم کند. علاوه بر این، نرخ خطای اضافی سرو درایو MR-J2S-200A در حالت کنترل موقعیت +/- ده (10) چرخش است. علاوه بر این، حداکثر حد گشتاور برای ورودی آنالوگ 0 تا 10 ولت DC است. به طور مشابه، فرمان آنالوگ آن برای ورودی 0 تا 10 ولت DC است. نرخ نوسان سرعت این ماژول حداکثر +/- 0.01٪ است، در حالی که نوسان بار آن از 0٪ تا 100٪ است. به همین ترتیب، نرخ نوسان برق آن +/- 10٪ است. کاربران باید توجه داشته باشند که هنگام استفاده از این ماژول در سرعت فرمان آنالوگ خارجی، دمای محیط آن باید در 25 درجه سانتیگراد (+/- 10 درجه سانتیگراد) حفظ شود. گذشته از آن، حداکثر حد گشتاور ورودی آن از 0 تا 10 ولت DC است. این دستگاه بر روی یک محفظه به سبک باز ساخته شده است، بنابراین باید همیشه از آن در داخل خانه استفاده شود. رتبه IP این سروو آمپلی فایر IP00 است. کد دارای بریک این توان MR-J2S-200B میباشد.

MR-J2S-350A

Product No	Power	Phase	Control function	Supply voltage	Current rating	Voltage rating
MR-J2S-350A	3500 W	1;3	Control;Current Control	230 V ac	26.25 A	200 to 230 V ac

سرو درایو MR-J2S-350A

MR-J2S-350A یک سروو آمپلی فایر میتسوبیشی الکتریک متعلق به سری محصولات Melservo J2 Super است. کاربرد اصلی این تقویت کننده، کنترل موتورهای AC سازگار با آن است. جدای از آن، ولتاژ AC آن از 200 تا 230 ولت متغیر است. فرکانس ورودی این محصول بین 50 تا 60 هرتز می باشد. توان خروجی این دستگاه 3.5 کیلووات می باشد. وزن تقریبی این تقویت کننده سروو 4.4 پوند (2.0 کیلوگرم) است.

به عنوان مثال، می تواند تنظیم فرکانس، ولتاژ و توان را برای این موتورها ارائه دهد. این کار را برای دستیابی به دقت، سرعت و سرعت بیشتر برای موتورها انجام می دهد. MR-J2S-350A برای عملکرد صحیح به ولتاژی بین 200 تا 230 ولت AC نیاز دارد. به علاوه فرکانس ورودی این دستگاه 50/60 هرتز است. همچنین این سروو آمپلی فایر دارای توان خروجی 3.5 کیلووات است. پاسخ های فرکانسی سرووهای AC می تواند به طور قابل توجهی متفاوت باشد. پاسخ فرکانسی این ماژول تقویت کننده سروو 550 هرتز می باشد. سرو درایو MR-J2S-350A مجهز به ترمزهای دینامیکی است که مقاومت ها را بین پایانه های U، V و W یک سروو موتور متصل می کند تا به سرعت از چرخش آن جلوگیری کند. سه موج سینوسی به اضافه یک پالس حامل مثلثی فرکانس بالا را می توان برای اجرای مدولاسیون عرض پالس سینوسی (PWM) استفاده کرد. سروو آمپلی فایر MR-J2S-350A دارای طراحی جمع و جور، سیستم خنک کننده داخلی و محفظه ای باز با استاندارد IP00 است تا عملکردی روان در شرایط مختلف آب و هوایی داشته باشد. سازنده این دستگاه به کاربران توصیه می کند در شرایط آب و هوایی بسیار سرد از این سروو آمپلی فایر استفاده نکنند. MR-J2S-350A باید طبق محدوده دمایی توصیه شده ذخیره و کار کند تا از بروز هرگونه آسیب احتمالی جلوگیری شود. کد دارای بریک این توان MR-J2S-350B میباشد.
