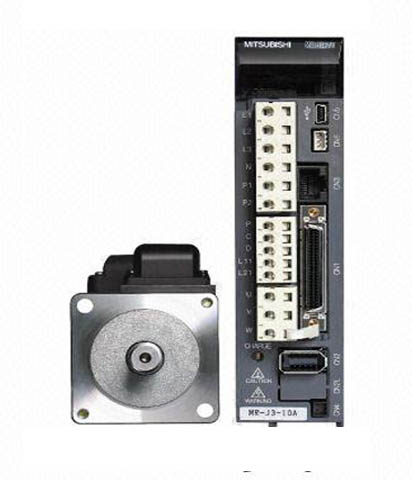

سرو درایو MR-J3
سروو درایوهای نسل MR-J3 پیشرفته ترین فناوری و عملکرد ساده را در یک بسته بندی بسیار جمع و جور ارائه می دهد. عملکردهایی مانند سیستم مهار ارتعاش پیشرفته و تنظیم بیشتر خودکار در زمان واقعی ، حداکثر دقت ، زمان موقعیت بسیار کوتاه و نصب ساده را تضمین می کند. تقویت کننده ها نسبت به سری های قبلی 40٪ کاملاً باریک تر هستند.
سری MR-J3 در سه نسخه موجود است: مدل های MR-J3-A برای سیستم های محرک با کنترل معمولی مناسب هستند و برای تنظیم وظایف کنترل سرعت ، گشتاور و موقعیت طراحی شده اند. مدل های سروو MR-J3-A نیز با گزینه EtherCAT در دسترس هستند. مدل های MR-J3-B برای توالی های حرکتی پیچیده ، چند محوره و برای استفاده در سیستم های اتوماسیون شبکه مشخص شده اند. یک آمپلی فایر سروو با موقعیت داخلی (MR-J3-T) نیز موجود است.
این واحدها خود را با استفاده از Plug & Play برای سیستم های کنترل حرکت و موقعیت یابی میتسوبیشی الکتریک پیکربندی می کنند ، که از طریق شبکه پرسرعت نوری SSCNET III که سیکل زمانی آن فقط 0.44 میلی ثانیه است به آنها متصل می شوند. MR- J3 در حال حاضر با خروجی 50 وات تا 55 کیلووات در دسترس است. واحدهای با خروجی بالاتر در فواصل منظم به دامنه اضافه می شوند.
نکات برجسته
کنترل کننده های پرسرعت برای موقعیت های موقعیت مکانی بسیار کوتاه ؛ پاسخ فرکانس سرعت متوسط 2100 هرتز
انکدر با وضوح بالا برای ثبات حداکثر سرعت (18 بیت 262144 پالس در هر دور)
مهار ارتعاش پیشرفته برای سازگاری فوق العاده با نیازهای دستگاه
تنظیم خودکار برای نصب و نصب بسیار سریع
انکدر موقعیت مطلق به عنوان تجهیزات استاندارد را دارا میباشد
حداقل هزینه سربار سیم کشی به لطف پیکربندی Plug & Play و شناسایی اتوماتیک موتور
از استانداردهای جهانی پشتیبانی می کند

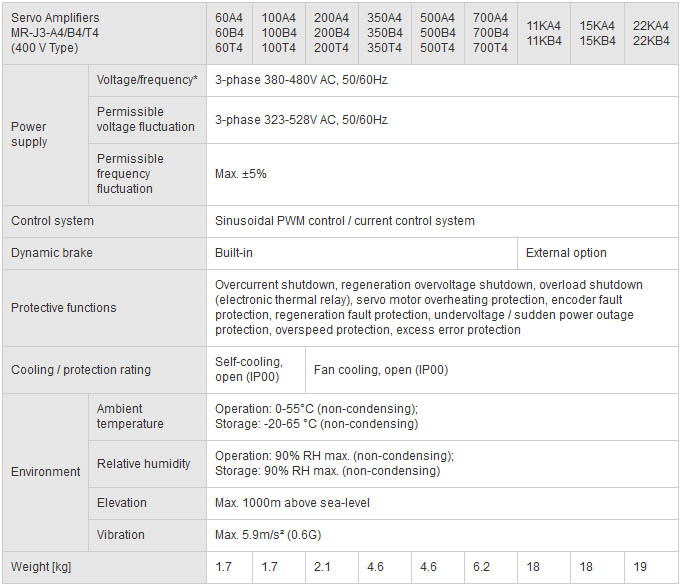

گستره محصول
MR-J3.pdf
MR-J3
درایو میتسوبیشی سری MR-J3 بهمراه سرو موتورهای این سری با اینرستی بسیار کم و دقت موقعیت بالا با ابعاد کوچک برای کاربردهای دقیق و سریع بسیار مناسب میباشد. این سرو درایوها میتوانند به ولتاژ سه فاز 200 ولت و تا رنج 0.75 کیلو وات به ولتاژ تکفاز 200 ولت متصل شوند. سرو موتورهای سری MR-J3 با محافظت IP65 برای استفاده ئر بسیاری از کاربردها مناسب میباشد. موتورها این سری با کدهای HF-MP, HF-KP, HC-MP شروع میشوند.
| MR-J3 سرو درایوهای | |
| MR-J3-10A | MR-J3-20A |
| MR-J3-40A | MR-J3-60A |
| MR-J3-70A | MR-J3-100A |
| MR-J3-200A | MR-J3-350A |
| MR-J3-500A | MR-J3-700A |
| MR-J3-11KA | MR-J3-15KA |
| MR-J3-22KA | MR-J3-10B |
| MR-J3-20B | MR-J3-40B |
| MR-J3-60B | MR-J3-70B |
| MR-J3-100B | MR-J3-200B |
| MR-J3-350B | MR-J3-500B |
| MR-J3-700B | MR-J3-11KB |
| MR-J3-15KB | MR-J3-22KB |
MR-J3-10A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-10A | 100 W | 1;3 | PWM Control;Current Control | 230 V ac | 0.75 A | 200 to 230 V ac |
سرو درایو MR-J3-10A
MR-J3-10A یک آمپلی فایرسروو AC از میتسوبیشی الکتریک است. این محصول از خط تولید Melservo J3 می آید. این دستگاه با سروو موتورهای HF-MP053 ، HF-MP13، HF-KP053 و HF-MP23 سازگار است. ولتاژ تغذیه مورد نیاز برای اتصالات 1 فاز و 3 فاز 200 تا 230 VAC در 50 تا 60 هرتز است. توان خروجی این سروو آمپلی فایر 0.1 کیلووات می باشد. این دستگاه مجهز به رابط کاربری عمومی است. ابعاد فیزیکی این محصول تقریباً 168 میلی متر × 40 میلی متر × 135 میلی متر (ارتفاع × عرض × عمق) است.
وظیفه اصلی این واحد تبدیل سیگنال های کنترل کم توان از کنترل کننده های حرکتی به ولتاژها و جریان های توان بالا است. سپس برای رساندن گشتاور به سیم پیچ های سروو موتور استفاده می شود. سروو آمپلی فایر MR-J3-10A با سروموتورهای HF-MP053، HF-MP13، HF-KP053 و HF-MP23 سازگار است. ولتاژ تغذیه مورد نیاز برای اتصالات 1 فاز و 3 فاز 200 تا 230 VAC در فرکانس 50/60 هرتز می باشد. این سروو آمپلی فایر دارای توان خروجی حداکثر 100 وات است. امتیاز فعلی MR-J3-10A آمپر0.9 است و 30 وات برق مصرف می کند. ولتاژ خروجی نامی این سروو آمپلی فایر 170 ولت AC سه فاز می باشد. همچنین دارای جریان خروجی نامی 1.1 آمپر است. این سروو آمپلی فایر مجهز به فن خنک کننده است که برای دفع گرمای حاصل از استفاده از این محصول استفاده می شود. سروو آمپلی فایر MR-J3-10A دارای نرخ بازده اینورتر پنجاه و پنج درصد است. سیستم های کنترلی همراه با این ماژول عبارتند از PWM موج سینوسی (Pulse Width Modulation) کنترل و سیستم های کنترل جریان. سرو درایو MR-J3-10A دارای ترمز دینامیکی داخلی است. این سروو آمپلی فایر میتسوبیشی الکتریک دارای وزن تقریبی 0.8 کیلوگرم (1.8 پوند) است. MR-J3-10A دارای ابعاد فیزیکی است که تقریباً 168 میلی‌متر در 40 میلی‌متر در 135 میلی‌متر (ارتفاع x عرض x عمق) است. کد ترمز دار این توان MR-J3-10B میباشد.
MR-J3-20A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-20A | 200 W | 1;3 | PWM Control;Current Control | 230 V ac | 1.5 A | 200 to 230 V ac |
سرو درایو MR-J3-20A
MR-J3-20A یک آمپلی فایرسروو با یک رابط همه منظوره است. این دستگاه توسط میتسوبیشی الکتریک طراحی و تولید شده است و از سری محصولات Melservo J3 می باشد. این دستگاه دارای توان خروجی 0.2 کیلووات می باشد. علاوه بر این، رتبه منبع تغذیه MR-J3-20A 200 VAC تا 230 VAC برای عملیات تک فاز و سه فاز است. این محصول دارای چندین ویژگی ایمنی و همچنین دارای یک ترمز پویا یکپارچه است.
کاربرد اصلی MR-J3-20A ارائه فرمان های کنترل سرعت، گشتاور و موقعیت به سروو موتورهای سازگار آن است. این کار را در حالی انجام می دهد که عملکرد روان را ارائه می دهد. دارای محدوده ولتاژ نامی 200-230 ولت AC، 50/60 هرتز. علاوه بر این، نوسان فرکانس آن حداکثر ± 5٪ است. همچنین این واحد از کنترل PWM سینوسی یا مدولاسیون عرض پالس پشتیبانی می کند. این سروو آمپلی فایر از سیستم کنترل جریان نیز پشتیبانی می کند. علاوه بر این، MR-J3-20A سرکوب ارتعاش عالی را برای سروو موتورهای سازگار خود فراهم می کند. از دیگر ویژگی های این دستگاه می توان به تنظیم خودکار بلادرنگ، بهبود دقت و موقعیت یابی سریع اشاره کرد. علاوه بر این، کاربران می توانند به لطف ویژگی Plug and Play، این دستگاه را به صورت انعطاف پذیر تنظیم کنند. سروو آمپلی فایر MR-J3-20A دارای یک رمزگذار 8 بیتی با وضوح 262144 p/rev است. MR-J3-20A دارای یک محفظه خنک کننده طبیعی است که به سبک باز است. این محفظه دارای استاندارد IP00 حفاظت از نفوذ است. این سروو آمپلی فایر دارای یک مقاومت احیا کننده یکپارچه نیز می باشد. این مقاومت دارای توان احیا کننده 10 وات است. علاوه بر این، این دستگاه از میتسوبیشی الکتریک دارای ترمز دینامیکی یکپارچه است. محدوده دمای کاری توصیه شده برای این آمپلی فایرسروو 0 تا 55 درجه سانتی گراد است. بعلاوه، محدوده دمای ذخیره سازی توصیه شده برای سرو درایو MR-J3-20A از 20 تا 65 درجه سانتیگراد است. علاوه بر این، این محصول فقط باید در محیطی کار کند که دارای درجه رطوبت نسبی 90٪ باشد. MR-J3-20A وزن تقریبی 1.8 پوند (0.8 کیلوگرم) دارد. کد ترمز دار این توان MR-J3-20B میباشد.
MR-J3-40A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-40A | 400 W | 1;3 | PWM Control;Current Control | 230 V ac | 2.8 A | 200 to 230 V ac |
سرو درایو MR-J3-40A
MR-J3-40A آمپلی فایرسروو میتسوبیشی الکتریک است. این سروو آمپلی فایر AC بخشی از سری محصولات Melservo-J3 است. این آمپلی فایرهمه منظوره است و عملکرد موتور برتر را ارائه می دهد. محدوده منبع تغذیه 3 فاز آن در 50/60 هرتز در ولتاژ 200 تا 230 ولت متناوب رتبه بندی شده است، در حالی که برای تک فاز، رتبه منبع تغذیه 230 ولت AC در 50/60 هرتز است. حداکثر امتیاز جریان این سروو آمپلی فایر 40 آمپر است.
این ماژول قادر به موقعیت یابی داخلی است. سری محصولات Melservo-J3 به دلیل برخورداری از آمپلی فایرهای سروو با کیفیت بالا برای موتورهای سروو شناخته شده است. MR-J3-40A دارای منبع تغذیه سه فاز 200 ولت AC تا 230 ولت AC در فرکانس 50/60 هرتز است. علاوه بر این، منبع تغذیه تک فاز آن 230 ولت AC در فرکانس 50 تا 60 هرتز است. در توان ولتاژ عرضه شده، امتیاز جریان این آمپلی فایرسروو حداکثر 40 آمپر است. علاوه بر این، MR-J3-40A دارای حداکثر توان مصرفی 0.4 کیلووات است PWM موج سینوسی یا مدولاسیون عرض پالس، کنترل و سیستم کنترل جریان دو راه حل برای سیستم کنترل هستند. این ماژول عملکردهای بهینه سازی توان لازم، سرعت و کنترل سرعت را برای هر سروو موتور سازگار ارائه می دهد. MR-J3-40A همچنین می تواند تنظیمات ولتاژ و جریان و همچنین فرکانس را ارائه دهد. به عنوان مثال، این ماژول می تواند قطع برق، بازسازی خطا و خاموش شدن ناگهانی را مدیریت کند. حفاظت در برابر ولتاژ، ولتاژ بیش از حد و جریان بیش از حد، چند ویژگی محافظ معمولی هستند که در این آمپلی فایرسروو گنجانده شده است. جدای از این ویژگی ها، سرودرایو MR-J3-40A با ترمز پویا و دارای محفظه IP00 به سبک باز است. بنابراین، این دستگاه فقط در داخل خانه قابل استفاده است و باید دور از گازها، مایعات، رطوبت، غبار و گرد و غبار نگهداری شود. جدای از آن، این آمپلی فایرسروو دارای معماری فشرده و در عین حال بادوام است که به گونه ای طراحی شده است که عمر طولانی داشته باشد. کد دارای بریک این توان MR-J3-40B میباشد.
MR-J3-60A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-60A | 600 W | 1;3 | PWM Control;Current Control | 230 V ac | 4.5 A | 200 to 230 V ac |
سرو درایو MR-J3-60A
R-J3-60A یک سروو آمپلی فایر Melservo J3 توسط میتسوبیشی الکتریک است. ولتاژ منبع تغذیه این آمپلی فایر از 200 تا 230 ولت متناوب برای اتصالات برق تک فاز و سه فاز متغیر است. فرکانس آن بین 50 تا 60 هرتز برای عملیات عادی آن است. علاوه بر این، نوسان فرکانس مجاز حداکثر +/- 5٪ است، در حالی که نوسان ولتاژ 170 تا 253 ولت متناوب، تک فاز است. ولتاژ خروجی نامی ماژول 170 ولت AC (سه فاز) با جریان خروجی نامی 3.2 آمپر است.
Mitsubishi Electric MR-J3-60A یک آمپلی فایرسروو متعلق به سری محصولات Melservo J3 است. این یک ماژول جهانی است که برای موتورهای سروو استفاده می شود. این یک دستگاه سازگار با PWM است که می تواند به موتورها فرمان دهد، عملکرد آنها را بهینه کند و دقت عالی، کنترل سرعت بالا، سازگاری و عملکردهای دیگر را ارائه دهد. علاوه بر این، این دستگاه برای پشتیبانی از عملکردهای ایمنی و سیستم کنترل جریان طراحی شده است و همچنین دارای ترمز دینامیکی و مکانیزم خود خنک کننده برای دفع گرما است. منبع تغذیه این آمپلی فایر از 200 تا 230 ولت AC برای اتصالات برق تک فاز و سه فاز می باشد. فرکانس ورودی آن برای عملکرد عادی آن بین 50 تا 60 هرتز است. علاوه بر این، نوسان فرکانس مجاز حداکثر +/- 5٪ است، در حالی که نوسان ولتاژ 170 تا 253 ولت متناوب است. ولتاژ نامی این ماژول 170 ولت متناوب می باشد. دارای منبع تغذیه رابط 24 ولت DC (+/- 10%). علاوه بر این، MR-J3-60A دارای توان خروجی نامی 0.6 کیلووات است. همچنین دارای جریان خروجی 3.2 آمپر است. دارای پورت USB و RS-422 برای ارتباط است. جرم تقریبی MR-J3-60A 1.0 کیلوگرم (2.2 پوند) است. وقتی صحبت از مشخصات محیطی برای این آمپلی فایرسروو به میان می آید، دمای محیط باید از 0 درجه سانتیگراد تا 55 درجه سانتیگراد متغیر باشد تا برای کارکرد مناسب در نظر گرفته شود. علاوه بر این، هنگام ذخیره سازی سرو درایو MR-J3-60A، دمای محیط باید از -20 درجه سانتیگراد تا 65 درجه سانتیگراد متغیر باشد. این دستگاه نباید با گاز قابل اشتعال، غبار روغن، گاز خورنده یا گرد و غبار تماس داشته باشد زیرا ممکن است به آمپلی فایرسروو آسیب برساند. کد دارای بریک این توان MR-J3-60B میباشد.
MR-J3-70A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-70A | 700 W | 1;3 | Control;Current Control | 230 V ac | 5.25 A | 200 to 230 V ac |
سرو درایو MR-J3-70A
MR-J3-70A یک سروو آمپلی فایر J3 Melservo است که توسط میتسوبیشی الکتریک طراحی و تولید شده است. این آمپلی فایر دارای توان خروجی 0.75 کیلووات می باشد. این دستگاه با سروو موتورهای HF-MP73، HF-KP73، HC-UP72 و HF-JP73 سازگار است. محدوده منبع تغذیه این دستگاه 200 تا 230 VAC، 50/60 هرتز (1 فاز و 3 فاز) می باشد. MR-J3-70A دارای ساختار خنک کننده فن با محفظه ای با استاندارد IP00 به سبک باز است. وزن تقریبی این سروو آمپلی فایر 1.4 کیلوگرم می باشد.
MR-J3-70A یک ماژول سروو آمپلی فایر Melservo J3 است که توسط شرکت Mitsubishi Electric طراحی و تولید شده است. این آمپلی فایر دارای توان خروجی 0.75 کیلووات می باشد. این آمپلی فایربرای استفاده با موتورهای سروو انتخابی مانند سروو موتورهای HF-MP73، HF-KP73، HC-UP72 و HF-JP73 در نظر گرفته شده است. محدوده منبع تغذیه این سروو آمپلی فایر Melservo J3 3 فاز 200230 VAC 50/60 هرتز و 1 فاز 200230 VAC 50/60 هرتز است. ولتاژ نامی خروجی آن 170 ولت AC است. علاوه بر این، جریان خروجی نامی آن 3.2 آمپر است. همچنین شامل یک منبع تغذیه رابط با محدوده ولتاژ 24 VDC (+/-10%) با ظرفیت جریان 0.15 آمپر مورد نیاز است. علاوه بر این، این سروو آمپلی فایردارای محدوده جریان هجومی 20 تا 30 آمپر است. همچنین دارای هشتاد (80) درصد بازده معکوس است. کاربران می توانند این دستگاه را با استفاده از دو (2) 14 کابل AWG به منبع تغذیه متصل کنند. به عنوان یک آمپلی فایرسروو معمولی، سرو درایو MR-J3-70A با استفاده از خازن کار می کند. زمان تخلیه خازن آن تا 3 دقیقه است. توان مصرفی این سروو آمپلی فایر 30 وات می باشد. برای اطمینان از ایمنی، اپراتورها نباید در حین شارژ شدن خازن به منبع تغذیه دست بزنند. این سروو آمپلی فایر میتسوبیشی الکتریک دارای یک فن خنک کننده برای اتلاف گرما برای بهبود عملکرد بیشتر است. بنابراین، این محصول می تواند موتورهای سروو را در تنظیمات کارخانه عملکرد بهتری ارائه دهد. به طور خاص، سرعت، دقت و قدرت بالایی را برای سروو موتورهای مورد استفاده در کاربردهای عمومی و سنگین فراهم می کند. وزن MR-J3-70A تقریباً 1.4 کیلوگرم (3.1 پوند) است. کد دارای بریک این توان MR-J3-70B میباشد.
MR-J3-100A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-100A | 1000 W | 1;3 | Control;Current Control | 230 V ac | 7.5 A | 200 to 230 V ac |
سرو درایو MR-J3-100A
MR-J3-100A یک سروو آمپلی فایر Melservo J3 از میتسوبیشی الکتریک است. این دستگاه دارای توان خروجی 1 کیلووات می باشد. همچنین با SSCNET III سازگار است. MR-J3-100A دارای منبع تغذیه 200 ولت AC برای هر دو عملیات تک فاز و سه فاز است. MR-J3-100A بازده معکوس 80 درصدی دارد. این سروو آمپلی فایر را می توان با فیوز 20 آمپر کلاس T با درجه ولتاژ AC 300 ولت استفاده کرد.
MR-J3-100A با سروو موتورهای HF-SP81، HF-SP102، HF-JP103، HF-JP53 و HC-LP102 سازگار است. علاوه بر این، MR-J3-100A می تواند عملکرد سروو موتورها را با اعمال دستورات کنترلی و تنظیمات قدرت افزایش دهد. این سروو آمپلی فایر برای عملکرد صحیح به ولتاژ 200 VAC، سه فاز، 50/60 هرتز و 200 VAC، تک فاز در 50/60 هرتز نیاز دارد. برای اتصال این سروو آمپلی فایربه منبع تغذیه، کاربران باید از دو (2) سیم 14 AWG استفاده کنند. این دستگاه می تواند با نرخ پاسخ فرکانس متوسط 2100 هرتز کار کند. علاوه بر این، MR-J3-100A برای کنترل عالی دستگاه، سرکوب لرزش استثنایی را ارائه می دهد. برای نصب انعطاف پذیر، MR-J3-100A از تنظیم خودکار پشتیبانی می کند و دارای یک رمزگذار موقعیت مطلق است. MR-J3-100A دارای قابلیت شناسایی خودکار موتور است. علاوه بر این، این آمپلی فایرسروو مجموعه وسیعی از ویژگی های حفاظتی در مورد قطع برق و بهینه سازی ارائه می دهد. سرو درایو MR-J3-100A می تواند موتورها را با استفاده از مدولاسیون عرض پالس (PWM) و عملکردهای کنترل جریان به طور موثرتری کنترل کند. دارای یک محفظه نوع باز با درجه حفاظت از نفوذ IP00 است. برای دفع گرمای تولید شده، این سروو آمپلی فایر از فناوری خود خنک کننده استفاده می کند. اگرچه با استانداردهای ایمنی جهانی مطابقت دارد، اما کاربران باید درجه‌بندی دمای عملیاتی و ذخیره‌سازی استاندارد را نیز رعایت کنند تا از عملکرد نادرست آن جلوگیری کنند. توصیه می شود در هوای سرد از این آمپلی فایر استفاده نکنید. حفظ آن از گازها و مایعاتی که ممکن است به آن آسیب برسانند نیز حیاتی است. کد دارای بریک این توان MR-J3-100B میباشد.
MR-J3-200A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-200A | 2000 W | 1;3 | Control;Current Control | 230 V ac | 15 A | 200 to 230 V ac |
سرو درایو MR-J3-200A
MR-J3-200A توسط میتسوبیشی الکتریک به عنوان بخشی از سری محصولات Melservo J3 تولید شده است. این محصول یک ماژول آمپلی فایرسروو می باشد. این دستگاه دارای ولتاژ سه فاز 200 تا 230 ولت AC در فرکانس 50/60 هرتز می باشد. علاوه بر این، MR-J3-200A دارای ولتاژ خروجی نامی سه فاز 170 ولت AC با جریان خروجی 11.0 آمپر است. این سروو آمپلی فایر دارای توان مصرفی 30 وات می باشد. MR-J3-200A تقریباً 2.1 کیلوگرم (5.1 پوند) وزن دارد.
MR-J3-200A دارای ولتاژ سه فاز 200 VAC تا 230 VAC در فرکانس 50/60 هرتز است. علاوه بر این، امتیاز فعلی این آمپلی فایر 10.5 آمپر است. همچنین دارای نوسان ولتاژ مجاز سه فاز 170 VAC تا 253 VAC با نوسان فرکانس مجاز حداکثر +/-5٪ است. این سروو آمپلی فایر همچنین دارای رتبه ولتاژ خروجی سه فاز 170 VAC با جریان خروجی 11.0 آمپر است. MR-J3-200A حداکثر 30 وات برق مصرف می کند. همچنین دارای منبع تغذیه رابط 24 VAC +/- 10٪ با ظرفیت جریان مورد نیاز 0.3 آمپر است. سرو درایو MR-J3-200A از دو سیستم کنترل پشتیبانی می کند. این سیستم های کنترلی شامل سیستم کنترل جریان و سیستم کنترل PWM موج سینوسی (مدولاسیون عرض پالس) می باشد. این سروو آمپلی فایر دارای یک ترمز پویا است که در طراحی آن ادغام شده است. علاوه بر این، این محصول دارای چندین ویژگی است، از جمله خاموش شدن بیش از حد جریان، خاموش شدن اضافه ولتاژ بازسازی، خاموش شدن اضافه بار و موارد دیگر. ساختار این سروو آمپلی فایر شامل یک محفظه خنک کننده فن، محیط باز است. این محفظه دارای استاندارد IP00 حفاظت از نفوذ است. وزن تقریبی سروو آمپلی فایر MR-J3-200A 4.6 پوند یا معادل 2.1 کیلوگرم است. این محصول فقط زمانی باید کار کرد که دمای محیط اطراف در محدوده 0 تا 55 درجه سانتیگراد باشد.
MR-J3-350A
| Product No | Power | Phase | Control function | Supply voltage | Current rating | Voltage rating |
| MR-J3-350A | 3500 W | 1;3 | Control;Current Control | 230 V ac | 26.25 A | 200 to 230 V ac |
سرو درایو MR-J3-350A
MR-J3-350A یک آمپلی فایرسروو از سازنده معروف به میتسوبیشی الکتریک است. این محصول متعلق به سری محصولات Melservo J3 می باشد. این سروو آمپلی فایر به گونه ای طراحی شده است که با سروو موتورهای مختلف مانند HF-SP310، HF-SP352، HF-JP252، HF-JP153، HF-JP203، HC-LP202، HC-RP203 و HC-UP202 سازگار باشد. این محصول در سه فاز با ولتاژ 200 تا 230 ولت AC کار می کند. علاوه بر این، در فرکانس 50/60 هرتز کار می کند. جرم این سروو آمپلی فایر 2.3 کیلوگرم است.
MR-J3-350A به گونه ای طراحی شده است که با انواع سروو موتورها مانند HC-UP202، HC-RP203، HC-LP202، HF-JP203، HF-JP153، HF-JP353، HF-SP352، و HF-SP301 سازگار باشد. ولتاژ نامی آن 200 تا 230 ولت AC در 50 تا 60 هرتز است. کاربران می توانند L3 را باز بگذارند و منبع تغذیه را به L1، L2 و L3 وصل کنند. توجه به این نکته ضروری است که منبع تغذیه تکفاز 100 تا 120 VAC نباید به L3 متصل شود. جریان حساسیت نامی مدارشکن نشتی 15 میلی آمپر است. این سروو آمپلی فایر دارای نشانگر ال ای دی 5 رقمی و 7 قسمتی است که برای نمایش وضعیت های مختلف دستگاه استفاده می شود. LED دارای چهار دکمه است: حالت، بالا، پایین و تنظیم. کاربران می توانند ماژول را با استفاده از آداپتور ارتباطی RS-232 به یک کامپیوتر شخصی متصل کنند. دارای یک پورت USB است که می تواند برای اتصال به رایانه های شخصی نیز استفاده شود. کانکتور مانیتور آنالوگ که برای خروجی مانیتور آنالوگ استفاده می شود نیز با این سروو آمپلی فایر سازگار است. کاربران می توانند از آداپتور سیگنال I/O برای اتصال این ماژول به سیگنال های دیجیتال I/O استفاده کنند. MR-J3-350A همچنین شامل برق موتور سروو، مدار کنترل، رمزگذار و کانکتورهای باتری است. جدای از آن، نسبت به آمپلی فایرهای قدیمی موثرتر است زیرا دارای یک فن خنک کننده برای دفع گرما است. سرو درایو MR-J3-350A دارای راندمان معکوس 85 درصد است. MR-J3-350A از دو سیستم کنترل پشتیبانی می کند: سیستم کنترل PWM موج سینوسی و سیستم کنترل جریان.
